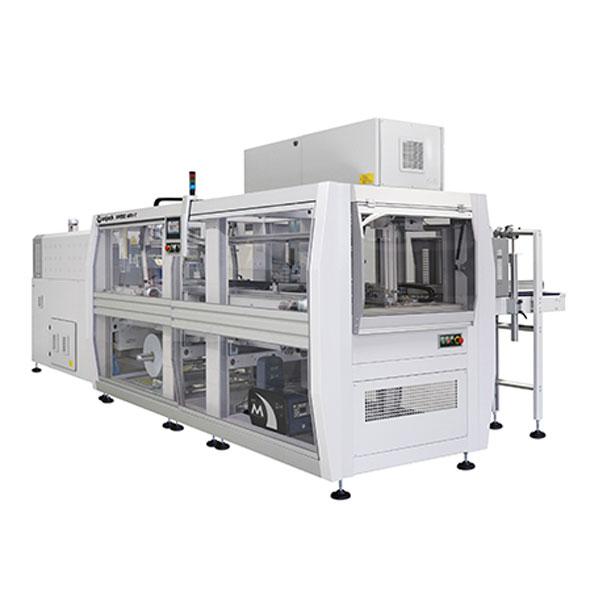

XP650 ARX-T - Fardeleuses automatiques à lancement de film + barquette avec entrée à 90°

La principale caractéristique de la nouvelle série de fardeleuses automatiques à lancement de film se tient dans sa multifonctionnalité. La série XP est en effet particulièrement indiquée pour l'emballage en formats différents de : bouteilles, boîtes, barquettes, flacons, pots, et beaucoup d'autres produits pour de nombreux secteurs de marché tels que l'industrie des boissons, vins et spiritueux, la conserverie, les industries chimiques et cosmétiques, détergents, etc.
Les machines XP version INOX sont particulièrement adaptées pour satisfaire les exigences de l'industrie alimentaire, et se caractérisent par la structure en acier inox (AISI 304) et par le convoyeur conforme aux normes FDA, UE et USDA concernant le contact des produits avec les aliments.
Grâce à la série XP SMIPACK peut répondre aux exigences les plus diverses du client et garantir un excellent rapport qualité/prix.
Données techniques
Fardeleuse automatique à lancement de film avec entrée à 90°
Portes de protection coulissantes avec dispositif de décélération
Formation du paquet avec groupage automatique
Dispositif pour l'insertion de barquette : enlèvement par dispositif de préhension pneumatique
Magasin cartons 300 pièces
Dimensions carton :
Min : 200×120 mm
Max : 600×400 mm
Dimension barquette :
Min : 150×60 mm
Max : 500×320 mm
Dimensions rabats de la barquette :
Min : 30 mm
Max : 80 mm
Épaisseur cartons :
Min : 2,5 mm
Max : 3,5 mm
Transport carton motorisé, auto centrant, contrôlé par inverter et encoder
Insertion carton sous le paquet de type mécanique contrôlé par inverter et encoder, synchronisé électroniquement avec l'arrivée des produits
Système d'application de colle thermo fusible
Modalité de travail :
Seul film ou film + barquette
Tunnel à double chambre
Convoyeur d'entrée à 90° avec vitesse variable contrôlé par inverter
Machine disponible avec côté opérateur droit ou gauche
Voies en entrée : 1, 2, 3
Photocellules présence produit, obstruction en entrée, séparation, enroulement film, obstruction sortie tunnel et accumulation sortie, inclus
Guides entrées réglables
Pousseur motorisé contrôlé par servomoteur brushless
Séparateur à chaîne contrôlé par inverter et encoder
Déroulement motorisé de la bobine inférieur contrôlé par inverter et potentiomètre
Mandrin porte bobine avec blocage pneumatique
Soudeuse manuelle bobines
Coupe du film au moyen d'une lame froide, pneumatique
Cycle de coupe intermittente
Déroulement film contrôlé par servomoteur brushless
Enveloppement paquet contrôlé par servomoteur brushless
Auto configuration séparation et enveloppement du paquet
Convoyeur de connexion à vitesse variable contrôlé par inverter et encoder
Pieds de fixage, presseur ferme-produit, ventilateur de refroidissement à la sortie du tunnel inclus
Fonctionnement en modalité automatique, semi-automatique, passage libre
Échelle métrique pour le centrage des bobines
Convoyeur du tunnel à vitesse variable contrôlé par inverter
Flux d'air dans le tunnel réglable par des déflecteurs indépendants
Tapis du tunnel avec barres en fibre de verre (brevet de SMI en concession pour l'usage)
Système de refroidissement du four
Système de contrôle FLXMOD® pourvu de : interface opérateur à écran tactile en couleurs 7'' pouces wide coulissant sur toute la longueur de la machine
PLC inverter avec lecture à encoder intégrée
Modules de commande IN/OUT
Possibilité de mémoriser jusqu'à 50 cycles de travails différents
4.0 industry compliant
Conformité aux normes CE
Caractéristiques
Alimentation électrique : 220 – 240 / 380 – 415 V 3PH + PE / 3PH – N – PE – 50/60 Hz
Puissance électrique : 38000 W
Pression d'Air : 6 Bar
Air exigé : 14,5 Nl/p*
Production moyenne : jusqu'à 25 ppm
Hauteur maximum du paquet : 380 mm
Dimension maximum de la bobine film : 650 – ø 400 mm
Hauteur du plan de travail : 1045 – 1205 mm
Dimensions de la machine : 6715 x 3355 h 2150 – 2310 mm
Poids net machine : 2640 Kg
Films utilisables : LDPE 25 – 80 µ
(*) Normal litres par paquet.
() Paquets par heure. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
