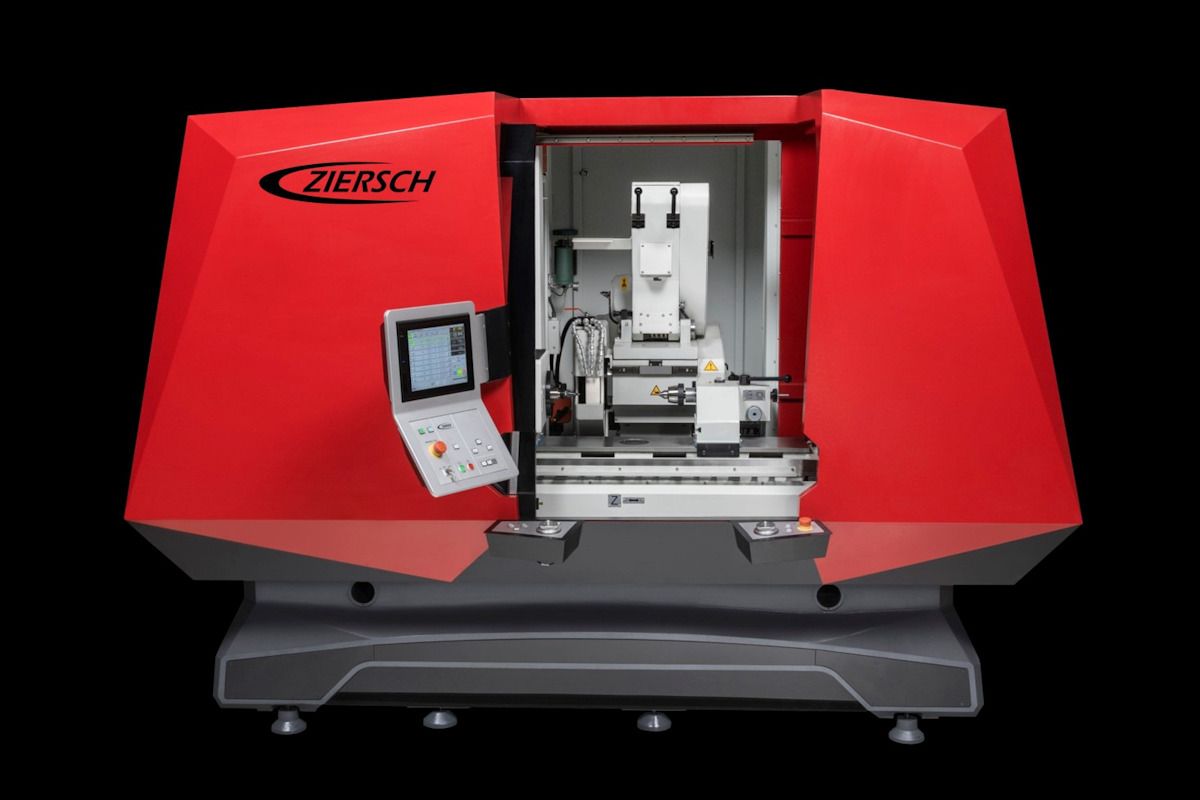

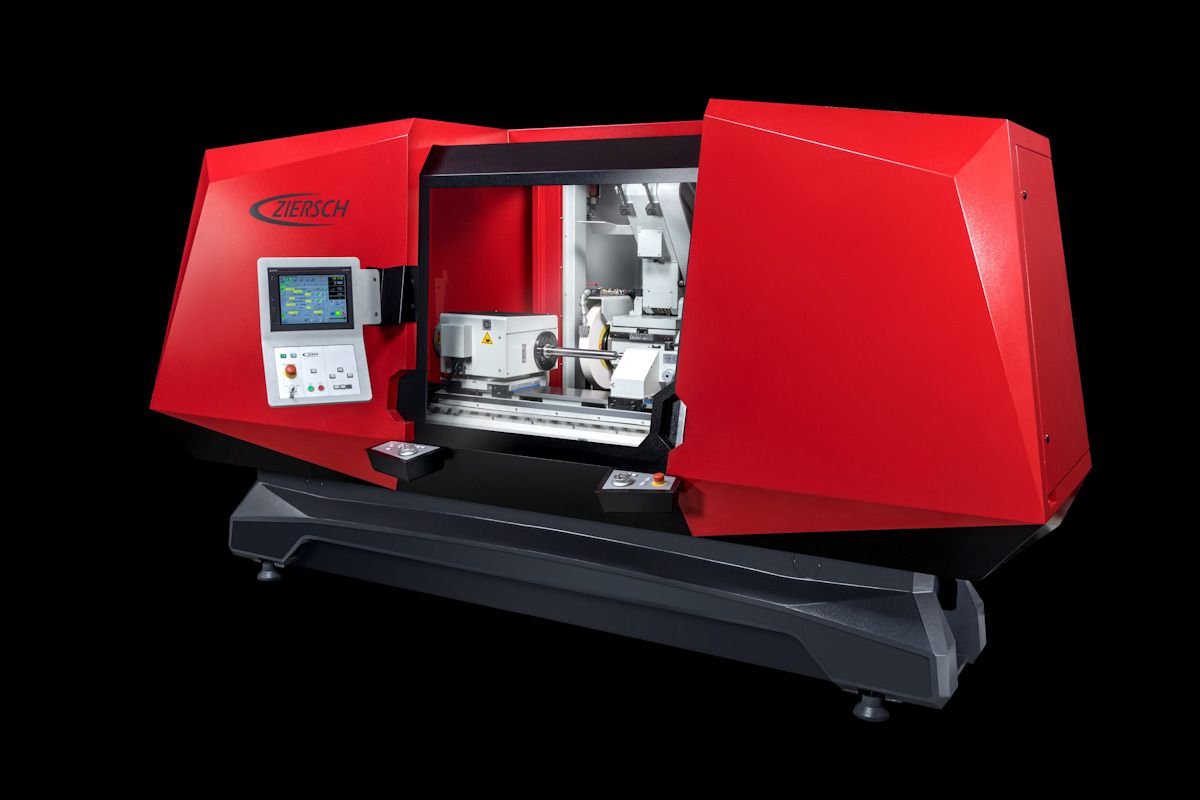

Zr 600 / zr 1000 - rectifieuse cylindrique - ziersch - hauteur de pointe 155 mm

Caractéristiques

• Opération simple et confortable de la commande Z-Control
• Avance automatique avec compensation de la valeur du dressage
• Cycle de rectification entièrement automatique avec des cycles de dressage
• Cycles de rectification:
  • Rectification cylindrique
  • Rectification à épaulement
  • Ebauche / Finition / Etincelage
• Manipulation ultra simple par le biais de l´écran tactile
• Grand écran couleur de 10,4"
• Une manivelle électronique pour chaque axe X et Z, avec des pas de 0,001 et 0,01 mm
• Construction stable en fonte de tous les éléments de la machine
• Poids élevé de la machine pour une rigidité maximale
• Rails linéaires précontraints pour l´axe-X (Bosch Rexroth) offrant une excellente précision
• Les Glissières avec surfaces d´appui grattées et revêtues dans l´axe-Z produisent une excellente absorption des vibrations et garantissent une haute qualité de la surface rectifiée
• Déplacement électromécanique de l´axe longitudinal et transversal
• Système de mesure direct (Heidenhain) sur l´axe-X garantissant un positionnement précis
• Codeur en axe-Z
• Filtre à bande sans entretien avec bac jusqu´à 250 litres et pompe refoulante de 2 bar pour un refroidissement et un rinçage efficace
• Rinçage intégré
• Séparateur magnétique, monté en amont, pour le pré-filtrage
• Alimentation : 400 volt, 3 phases, 50 hertz
• Réglage en continu du moteur de la broche porte-meule
• Moteur de la broche porte-meule avec vitesse de coupe constante sur l´entière plage d´utilisation de la meule (v constant )
• Broche porte-meule équipée de roulements à rouleaux garantissant une longue durée de vie
• Eclairages de la zone de travail
• Dispositif de dressage monté sur la contre-poupée pour une haute précision et un excellent état de surface offrant la possibilité de réception de 1 diamant de dressage
• Lubrification centrale automatique dans l´axe-Z
• Carénage partiel de la machine avec porte coulissante

Fiche technique (PDF)

•

•


Caractéristiques techniques des rectifieuse cylindrique ZR 600 / ZR 1.000

Capacités Hauteur de pointe mm 155
Diamètre de pièce maxi mm 300
Distance entre-pointes mm 600/1.000
Longueur de rectification mm 600/1.000
Charge maximale sur le nez de broche kg 45
Poids maximale de la pièce entre-pointes kg 100/150 Axe-X Avance m/min 0.001 - 1.5
Plus petite avance au diamètre mm 0.001 Axe-Y Avance m/min 0.001 - 2 Plus petite avance mm 0.001 Pivotement de la table degré +/- 11
Poupée porte meule
Puissance KW 5.6
Dimensions de la meule mm 400 x 50 x 127
Vitesse de coupe maximale m/s 35 Dispositif de rectification intérieure Entraînement de la broche porte-meule KW 1.5 (En option) diamètre de la broche porte-meule mm 80
Vitesse de rotation t/min 20.000 / 30.000 / 40.000
Poupée porte pièce Cône intérieur cône morse MK5 Pivotement degré +90° -30°
Puissance du moteur d'entraînement KW 0.75 Contre-poupée Levée de la broche mm 25 Cône intérieur cône Morse MK4 Raccordement Puissance KW 8 Conditions d'installation Poids de la machine, approx. kg 4.200 / 4.500 Encombrement au sol, approx mm 2.900 x 2.500 x 1.700
