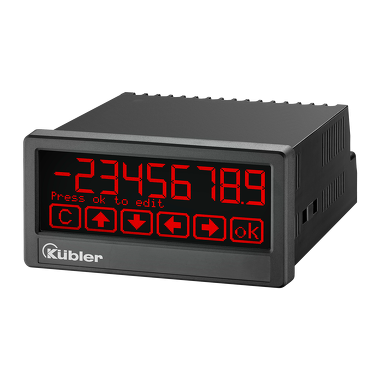

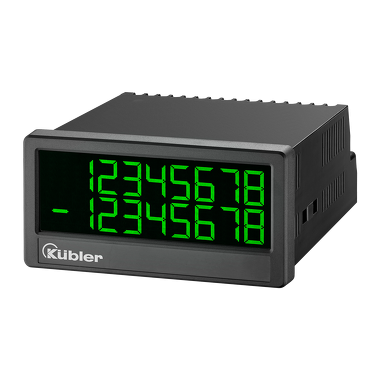

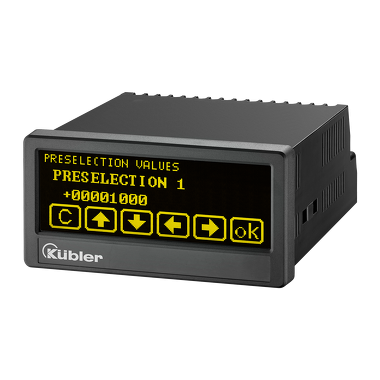

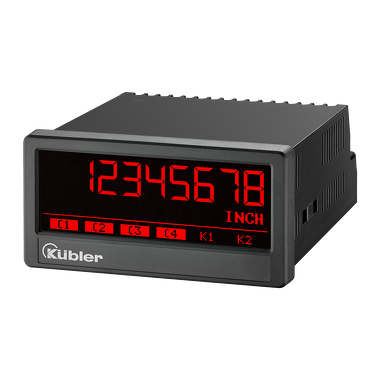

Appareil multifonction électronique - 571T

Compteur à présélection multifonction tactile - pour impulsions, fréquence, comptage de temps.

Avec sa fréquence de comptage maximale de 250 kHz, le compteur à présélection multifonctions 571T est idéal pour les tâches de comptage rapide.

Il peut également être utilisé comme tachymètre, minuterie, chronomètre, ou pour mesurer les temps de cycle ou les temps de passage de machines.

Des versions avec 4 valeurs limites, une sortie analogique et une interface RS232 ou RS485 sont disponibles.

Ce compteur est ainsi virtuellement capable de réaliser n'importe quelle tâche de comptage, de mesure et de contrôle.

Mécaniquement

Modèle: Appareil multifonctions électronique

Fonctions:

• Compteur d'impulsions
• Fréquencemètre
• Afficheur de position sans seuils
• Compteur horaire à présélection
• Compteur à présélection
• Tachymètre sans valeurs limites
• Compteur de temps/horaire
• Mesure de temps court
• Tachymètre avec valeurs limites
• Afficheur de position avec seuils
• Dimension: 96 x 48 mm | 92 x 45 mm
• Indice de protection: IP20, IP65
• Température de fonctionnement: -20 °C ... +60 °C
• Poids: 200 g
• Reset: électronique
• (1) Montage | En façade

Électrique

Tension d'alimentation:

• 115 V AC
• 230 V AC
• 18...30 V DC

Signal d'entrée:

• TTL / RS422
• NPN
• PNP

Signal de sortie:

• Analog ±10 V
• Analog 0...10 V
• Analog 0...20 mA
• Analogique 4...20 mA
• RS232
• RS485
• 2 x Relais
• 4 x PNP

Interfaces:

• Modbus
• Printer CR/LF
• Drivecom DIN ISO 1745

Propriétés

• Entrée de comptage rapide à utiliser avec notre système de mesure linéaire Limes (250 kHz/HTL, 1 MHz/RS422).
• Sorties de commutation pour valeurs limites (temps de réaction < 1 ms).
• Sortie analogique avec facteur d'échelle (temps de réaction < 150 ms), résolution 16 bits, -10 V ... +10 V, 0 ... 20 mA ou 4 ... 20 mA.
• Interface série RS232 ou RS485 pour l'entrée et la sortie de données.
• Tension d'alimentation du capteur 24 V.c.c. / 150 mA (version AC) ou UB - 1 V / 250 mA maxi (version DC).
• Boîtier DIN 96 x 48 mm, IP65.
• Affichage tactile avec valeur d'affichage à 8 chiffres et programmation en texte clair.
• 2 sorties relais pouvant être affectées aux valeurs limites.

• Tension d'alimentation AC et DC dans un seul appareil.
• Fonction de mesure programmable pour vitesse de rotation, accélération, accélération de la durée de fonctionnement, nombre de cadences de machines, temps de passage (vitesse de rotation réciproque) ainsi que pour de nombreuses fonctions de compteurs et de chronomètres.
• 4 sorties de commutation ; également programmables avec présélection relative.
• Librement programmable
• Grand écran LCD, hauteur 13 mm, à 8 chiffres, avec luminosité réglable. À 3 couleurs - rouge / vert / jaune - programmable.
• Linéarisation de l'affichage avec fonction d'apprentissage.
