Banc de controle automatique pour capteurs et comparateurs manuels-multical-14000 -

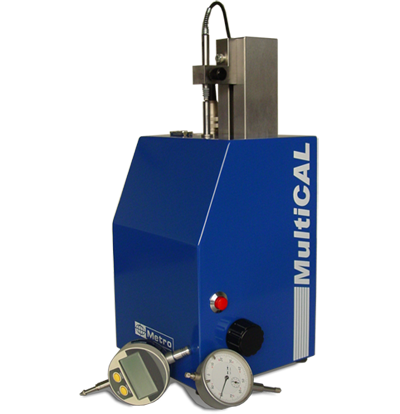

  Contrôlez vous même vos capteurs et instruments de mesure Le banc de contrôle MultiCAL permet le contrôle des comparateurs et capteurs jusqu'à 25mm (1pouce) de course. La mesure utilise un capteur incrémental de haute précision d'une résolution de 0.05μm, erreur maximum ±(0.2 + L/100) μm à 20°C. Le déplacement motorisé permet un positionnement à ±0.3μm.Le banc de contrôle MultiCAL respecte le principe d'Abbe pour une meilleure précision (les 2 capteurs (capteur étalon et capteur en test) montés face à face et coaxiaux). L'ensemble mécanique est monté sur un support robuste en inox trempé. La hauteur du porte instrument peut être réglée pour s'adapter aux diff érents types de capteurs.Le banc de contrôle MultiCAL est relié à un PC (non fourni) par une liaison RS232.

• Mesure automatique des capteurs inductifs, et Orbit et des comparateurs numĂ©riques.
• ContrĂ´le semi-automatique des comparateurs mĂ©caniques Ă  aiguille
• Intègre les normes NFE 11050, NFE 11056 et XPE11053.
• Compatible avec les comparateurs Mitutoyo, Opto-RS232, et tous les comparateurs et capteurs numĂ©riques disposants d'une sortie RS232
• Course jusqu'Ă  25.4mm (1pouce).
• Conforme principe d'Abbe.
• Système de mesure de haute prĂ©cision Ă  règle de verre avec compensation des erreurs intĂ©grĂ©.
• DĂ©placements manuels contrĂ´lĂ©s par bouton de commande Ă©lectronique.
• Erreur maximum ±(0.2 + L/100) ÎĽm Ă  20°C
• CrĂ©ez et imprimez votre propre certificat de contrĂ´le

  AUTOMATISATION Le logiciel de contrôle WinCAL livré avec le banc pilote l'ensemble et permet l'automatisation du contrôle des comparateurs et des capteurs. Grâce à WinCAL il est possible de créer des fichiers de commandes personnalisés très rapidement par l'intermédiaire d'un assistant pour s'adapter aux instruments et aux différentes normes. Les fichiers de commandes permettant de contrôler selon les normes NFE 11050, NFE 11056 etXPE 11053 sont inclus. Les résultats du contrôle sont affichés en temps réel sur le PC. Ils peuvent être enregistrés et imprimés. L'impression est complètement personnalisable. Les résultats sauvegardés peuvent être exportés au format CSV (compatible avec Excel). UTILISATION Les capteurs inductifs, numériques et comparateurs à sortie numérique sont contrôlés de manière entièrement automatique. Dans le cas des capteurs inductifs Metro, le banc de contrôle MultiCAL permet aussi de linéariser les capteurs inductifs Metro réf. M8xx, et de les appairer avec leurs afficheurs. La linéarisation s'effectue automatiquement en fin de test si elle a été validée. Elle consiste à enregistrer la courbe de correction directement dans le capteur. Les afficheurs exploitent ensuite cette courbe et fournissent une mesure d'un très haut niveau de précision. Les comparateurs mécaniques à aiguille sont contrôlés de manière semi-automatique : L'aiguille du comparateur est amenée automatiquement une graduation avant la position à contrôler. On ajuste alors avec la molette latérale la position exacte. Un appuie sur la touche du banc de mesure transfert la valeur vers le PC. Il faut environ 2 minutes pour contrôler un comparateur de 10mm. Le contrôle automatique nécessite l'utilisation d'un câble de raccordement pour le comparateur en test.

• Les comparateurs Mitutoyo (DIGIMATIC) sont connectĂ©s avec les câbles d'origine Mitutoyo.
• Tous les autres comparateurs nĂ©cessitent des câbles spĂ©cifiques. Le câble RS232 programmable ref 18100 permet le raccordement des instruments disposant d'une sortie RS 232. Ce câble peut ĂŞtre configurĂ© très simplement par l'utilisateur pour rĂ©pondre Ă  chaque besoin particulier grâce au logiciel MuxConfig (tĂ©lĂ©chargeable)

 CARACTERISTIQUES Etendue de mesure25.4 mmSystème de mesure RésolutionCapteur incrémental à règle de verrePrécision du capteur de mesure0.05µm ±(0.2 + L/100)Précision du positionnementµm ±0.3µm en mode automatiquePositionnement manuelBouton rotatif optique (128 pas de 0.5µm par tour)DéplacementMotorisé, résolution 0.5µmConnexions- DIN 5 broches pour palpeurs inductifs- DIGIMATIC- ORBIT- RS232 pour le dialogue avec le PCAlimentation230V ACDimensions (LxlxH)193x165x370 (hors connexions)Masse12.2kgTempérature de stockage-10°C à 50°CTempérature d'utilisation;20°C ±3°C
