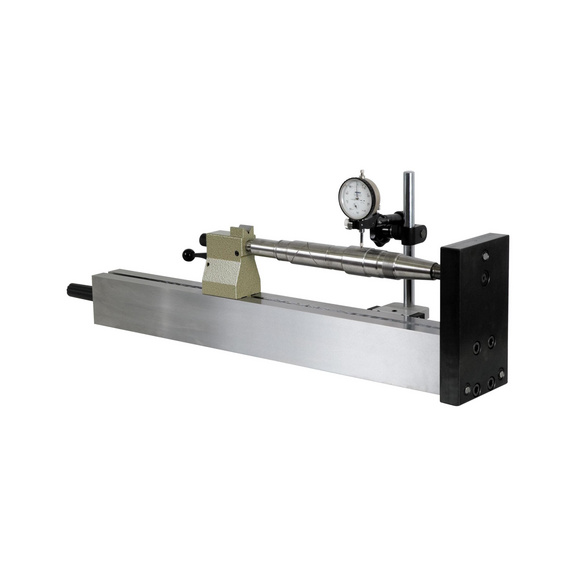

Banc de contrôle d'arbres - Multicheck Helios-Preisser 35705010 - pour mesures verticales et horizontales - 35705010

Application

Pour mesures dans le sens vertical et horizontal de l'axe.

• Les diamètres et longueurs peuvent être déterminés avec une seule position de serrage.
• Économie de plusieurs équipements manuels de mesure quand il est utilisé avec une colonne de mesure.
• Permet de contrôler les écarts de concentricité à l'aide d'une potence (voir accessoires).
• Permet également de contrôler les angles de cône et les génératrices.

Modèle

• Règle de contrôle en acier trempé
• Surfaces de contact horizontales et verticales disposées à 90°
• Socle vertical avec 3 surfaces d'appui trempées (ajustable)
• Contre-poupée mobile avec pointe de serrage trempée et rectifiée, ∅ 16 mm x 60°
• Pointe centrale fixe ∅ 24 mm x 60°, trempée et rectifiée

Livraison

Règle de base avec socle vertical fixe, pointe fixe, ∅ 24 mm, 1 poupée (sans support).

Accessoire idéalement conçu pour les colonnes de mesure telles que TESA MICRO-HITE.

• Marque : HELIOS-PREISSER
• Longueur : 670 mm
• Largeur max. du point : 550 mm
• Hauteur de point : 75 mm
• Largeur de rainure : 10 mm
• Longueur de la plaque de base x largeur de la plaque de base : 200 x 120 mm
• Poids : 32 kg
• Poids brut : 31000 g
