Broche à bille
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par EMILE MAURIN - ELÉMENTS STANDARD MÉCANIQUES
En savoir plus
Description

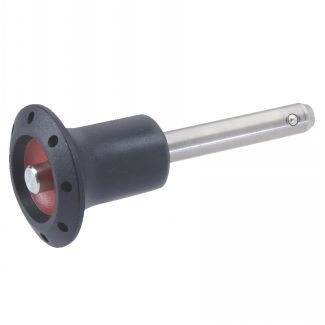

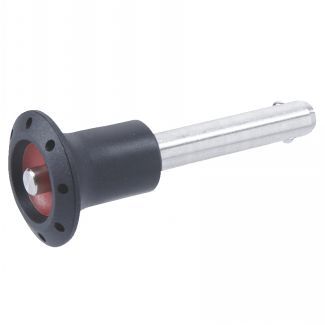

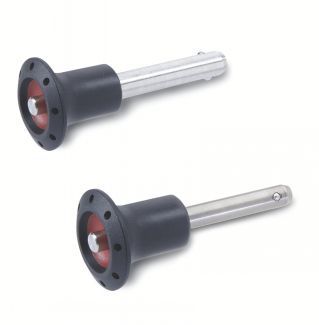

Broche à billes inox - Positionnement rapide et sécurisé
La broche à billes (ou broche de centrage) est un dispositif de verrouillage rapide permettant de fixer, assembler et positionner des éléments mécaniques de manière simple et fiable. Elle est particulièrement utilisée pour les montages nécessitant des réglages fréquents ou un démontage rapide sans outil.
Conception robuste et fonctionnelle
Cette broche est fabriquée en acier inoxydable résistant à la corrosion, adapté aux environnements industriels exigeants. Elle est équipée de billes de verrouillage actionnées par ressort, garantissant un maintien sûr une fois en position.
Un bouton poussoir ergonomique permet de libérer instantanément les billes pour faciliter l’insertion ou le retrait de la broche.
Fonctionnement
Le système repose sur un mécanisme simple :
Appui sur le bouton pour libérer les billes
Insertion ou retrait de la broche
Relâchement du bouton : les billes se verrouillent automatiquement dans l’alésage
Ce principe assure un positionnement rapide, répétable et sécurisé.
Caractéristiques techniques :
Diamètre de tige : 5 à 16 mm
Longueur utile : 10 à 150 mm
Diamètre de tête : 30 à 42 mm
Résistance au cisaillement : jusqu’à 257 kN selon modèle
Plage de température : -30°C à +80°C
Tolérance recommandée du logement : H11
Avantages produit :
Verrouillage rapide sans outil
Positionnement précis et répétable
Haute résistance mécanique
Bonne tenue en environnement corrosif
Manipulation simple grâce au bouton poussoir
Applications :
La broche à billes (ou broche de centrage) est un dispositif de verrouillage rapide permettant de fixer, assembler et positionner des éléments mécaniques de manière simple et fiable. Elle est particulièrement utilisée pour les montages nécessitant des réglages fréquents ou un démontage rapide sans outil.
Conception robuste et fonctionnelle
Cette broche est fabriquée en acier inoxydable résistant à la corrosion, adapté aux environnements industriels exigeants. Elle est équipée de billes de verrouillage actionnées par ressort, garantissant un maintien sûr une fois en position.
Un bouton poussoir ergonomique permet de libérer instantanément les billes pour faciliter l’insertion ou le retrait de la broche.
Fonctionnement
Le système repose sur un mécanisme simple :
Appui sur le bouton pour libérer les billes
Insertion ou retrait de la broche
Relâchement du bouton : les billes se verrouillent automatiquement dans l’alésage
Ce principe assure un positionnement rapide, répétable et sécurisé.
Caractéristiques techniques :
Diamètre de tige : 5 à 16 mm
Longueur utile : 10 à 150 mm
Diamètre de tête : 30 à 42 mm
Résistance au cisaillement : jusqu’à 257 kN selon modèle
Plage de température : -30°C à +80°C
Tolérance recommandée du logement : H11
Avantages produit :
Verrouillage rapide sans outil
Positionnement précis et répétable
Haute résistance mécanique
Bonne tenue en environnement corrosif
Manipulation simple grâce au bouton poussoir
Applications :
- outillages industriels
- dispositifs de positionnement
- systèmes modulaires
- machines spéciales et assemblages rapides
