Fixation pour couverture et bardage

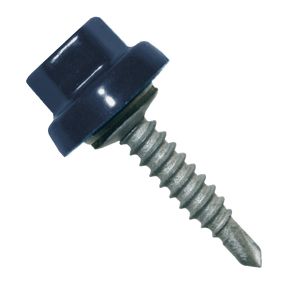

La vis autoperceuse sert Ă  fixer le bac acier en façade ou en toiture. Sa pointe foreuse perce la tĂŽle et l’ossature mĂ©tallique sans prĂ©-perçage. Elle est en acier revĂȘtu ou en inox et possĂšde une rondelle avec joint EPDM pour l’étanchĂ©itĂ©. Les diamĂštres courants sont de 4,8 Ă  6,3 mm. La longueur et l’entraxe de fixation dĂ©pendent de l’épaisseur du bac acier et des charges de vent prĂ©vues par le DTU.

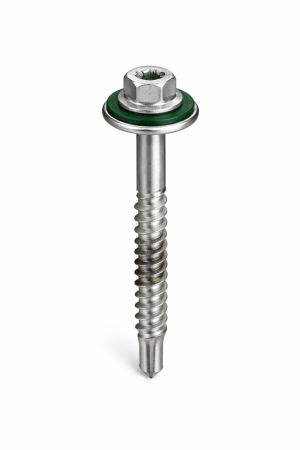

Le bardage panneau sandwich, qu’il soit en panneau sandwich PU/PIR ou en panneau laine de roche, nĂ©cessite une vis adaptĂ©e Ă  l’épaisseur de l’isolant et Ă  la plage de serrage. La fixation comporte :

• une pointe foreuse pour support acier,
• un filetage partiel ou total,
• une rondelle large avec joint d’étanchĂ©itĂ©.

La longueur peut dĂ©passer 200 mm selon l’épaisseur du panneau. Le dimensionnement prend en compte l’épaisseur de l’isolant, la hauteur d’onde et la rĂ©sistance mĂ©canique requise.

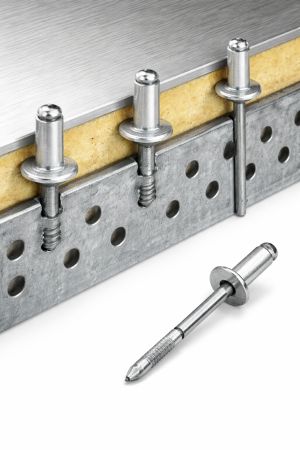

Le rivet intervient dans le couturage de tĂŽles, l’assemblage lĂ©ger ou la fixation de parements minces. Les principales variantes comprennent le rivet Ă©tanche, le rivet non Ă©tanche, le rivet alu, le rivet alu/acier, le rivet Bulb-tite et le rivet de couture. Le choix dĂ©pend du diamĂštre de perçage, de l’épaisseur Ă  riveter et du niveau d’étanchĂ©itĂ© Ă  l’eau requis.

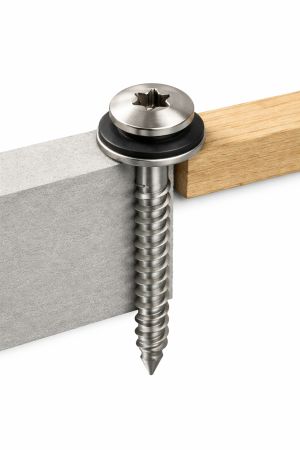

Le bardage en clin bois ou en fibres-ciment repose sur des vis inox ou galvanisées adaptées aux supports bois ou métalliques.

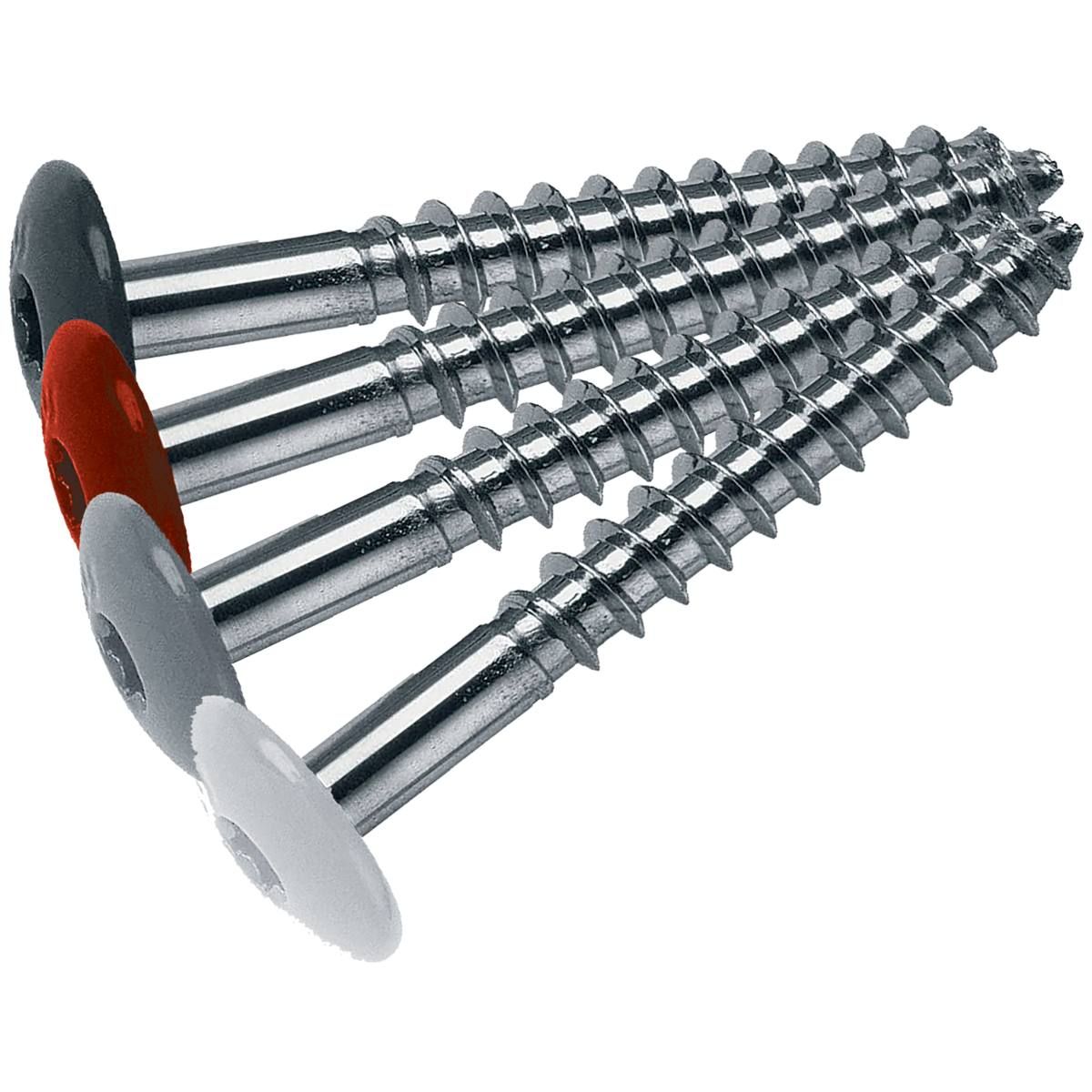

• Pour le bois : vis Ă  filetage partiel avec tĂȘte fraisĂ©e ou tĂȘte large.
• Pour les plaques fibres-ciment : vis avec rondelle d’appui et traitement anticorrosion.

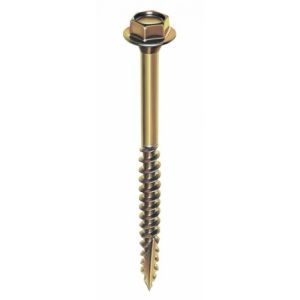

Le tirefond, le tirefond Ă  visser et le tirefond Ă  bourrer assurent la fixation d’élĂ©ments structurels sur support bois. Ces dispositifs sont utilisĂ©s notamment avec une Ă©querre de façade ou une rallonge de fixation afin de maintenir le complexe de bardage. Les ancrages peuvent Ă©galement inclure des goujons pour fixation sur bĂ©ton, en cas de liaison entre ossature bois et support maçonnĂ©.

Le prix d’une fixation pour couverture et bardage se situe entre 0,10 € et 3 € l’unitĂ© selon le type de fixation, la matiĂšre, le diamĂštre, la longueur, le traitement anticorrosion et le conditionnement. Les achats professionnels se font souvent par boĂźte, carton ou palette chantier.

• Vis autoperceuses pour bac acier : entre 15 € et 120 € la boĂźte selon diamĂštre et revĂȘtement.
• Vis pour panneau sandwich longues : entre 80 € et 250 € la boĂźte selon longueur.
• Vis inox A2 ou A4 : entre 60 € et 300 € la boĂźte selon dimensions.
• Rivets façade : entre 20 € et 150 € le conditionnement.


• Vis bac acier standards : entre 800 € et 2 500 € le carton de plusieurs milliers d’unitĂ©s.
• Vis longues pour panneau sandwich : entre 1 500 € et 4 000 € selon volume.

• Fixations inox pour environnement corrosif : tarification Ă©tablie sur devis selon tonnage commandĂ©.

Le coĂ»t global dĂ©pend du nombre de fixations par mÂČ. En façade industrielle, le besoin varie entre 6 et 12 fixations par mÂČ. Pour un bĂątiment de 1 000 mÂČ, le volume peut atteindre 6 000 Ă  12 000 unitĂ©s.

• Nature du support : Le choix dĂ©pend du support mĂ©tallique, des profilĂ©s acier, des poutrelles acier ou d’une ossature bois. La capacitĂ© de perçage doit correspondre Ă  l’épaisseur du mĂ©tal. Sur bois, la profondeur d’ancrage conditionne la tenue mĂ©canique.
• Type de bardage : Un bardage simple peau, un bardage double peau ou un bardage panneau sandwich impose une vis adaptĂ©e. Le couturage de tĂŽles nĂ©cessite une vis de couture ou une vis de couture en aveugle.
• Longueur et diamĂštre de la visserie : La longueur doit permettre un ancrage suffisant dans le support aprĂšs traversĂ©e du parement.Le diamĂštre influence la rĂ©sistance Ă  l’arrachement et au cisaillement. Les diamĂštres usuels varient entre 4,8 mm et 6,3 mm pour le bardage mĂ©tallique.
• RĂ©sistance au vent et charges admissibles : L’entraxe de fixation est dĂ©fini selon les charges climatiques. La rĂ©sistance dĂ©pend du matĂ©riau, du filetage et du traitement de surface.
• ConformitĂ© aux normes en vigueur : Les fixations doivent ĂȘtre conformes aux DTU et aux rĂšgles RAGE applicables au bardage et Ă  la toiture.

• Fixation pour bardage mĂ©tallique horizontal : La fixation pour bardage mĂ©tallique horizontal se pose en sommet d’onde ou en creux d’onde selon le profil acier. La rĂ©partition des vis prend en compte les efforts de vent, surtout en rives et en angles. L’étanchĂ©itĂ© est assurĂ©e par une rondelle avec joint EPDM.
• Fixation pour bardage vertical : En pose verticale, la fixation pour bardage doit absorber les contraintes de dilatation. L’entraxe vertical et horizontal varie selon la hauteur de façade et la largeur des panneaux. La fixation peut ĂȘtre visible ou dissimulĂ©e selon le systĂšme choisi.
• Fixation pour façade industrielle : La façade industrielle combine souvent bardage double peau et isolation. Il est possible d’utiliser des fixations invisibles ou apparentes. Les modĂšles vis laquĂ©e permettent une intĂ©gration visuelle au parement.
• Fixation pour toiture en bac acier : En toiture, la fixation est soumise Ă  des efforts de soulĂšvement. La vis autoperceuse avec rondelle large est positionnĂ©e en sommet d’onde. Le nombre de fixations par panneau augmente en zones pĂ©riphĂ©riques.
• Fixation pour couverture mĂ©tallique : Pour une couverture mĂ©tallique, les Ă©lĂ©ments de fixation maintiennent les plaques nervurĂ©es, tĂŽles ondulĂ©es ou profils acier sur l’ossature. Le choix dĂ©pend de la hauteur d’onde, de l’épaisseur de la tĂŽle et du type de support. Les cavaliers, rondelles d’étanchĂ©itĂ© et vis autoperceuses permettent d’adapter la pose au profil de couverture.
• Fixation pour bardage bois ou fibres-ciment : Sur un bardage bois ou fibres-ciment, la visserie doit ĂȘtre adaptĂ©e au matĂ©riau et au support. Le bardage bois utilise une vis inox ou galvanisĂ©e avec une profondeur d’ancrage dĂ©finie. Le bardage fibres-ciment requiert une rondelle d’appui et un traitement anticorrosion pour limiter les contraintes sur la plaque.

La norme sur les fixations de couverture et bardage s’appuie notamment sur :

• Eurocode 1 : actions du vent,
• Eurocode 3 : structures acier,
• DTU 40.35 pour couverture en bac acier,
• DTU 41.2 pour bardage bois,
• Classement corrosion ISO 12944.

Le marquage CE atteste de la conformitĂ© aux exigences europĂ©ennes. Les fabricants fournissent des donnĂ©es de rĂ©sistance Ă  l’arrachement et au cisaillement.

L'installation des fixations pour couverture et bardage doit respecter les prescriptions du fabricant et les documents techniques unifiĂ©s. La pose dĂ©bute par la vĂ©rification de l’ossature : alignement, planĂ©itĂ© et conformitĂ© au plan de calepinage. Le bardage est positionnĂ© en respectant les entraxes de fixation dĂ©finis par les prescriptions techniques et le calcul des charges de vent.

Sur ossature mĂ©tallique, la vis autoperceuse permet un perçage direct. Sur ossature bois ou bĂ©ton, un prĂ©-perçage peut ĂȘtre requis selon le diamĂštre et le type d’ancrage. Le couple de serrage doit ĂȘtre respectĂ© afin d’assurer la compression correcte de la rondelle d’étanchĂ©itĂ© sans dĂ©formation du parement. Les zones de rives et d’angles nĂ©cessitent une attention renforcĂ©e en raison des efforts de soulĂšvement. Le respect du nombre de fixations par mÂČ conditionne la tenue mĂ©canique de l’ouvrage. Un contrĂŽle final permet de vĂ©rifier l’alignement, l’absence de jeu et l’étanchĂ©itĂ©.
