Comptage Venturi

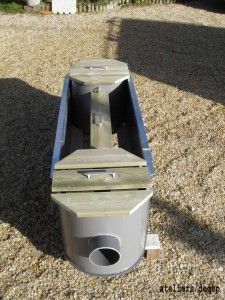

CANAL DE MESURE DE DEBIT
(à canal ouvert) Nos ouvrages de mesure de débit peuvent être installés après le dégrilleur ou en fin de filière de traitement.
Ils permettent une mesure précise et rapide du débit des eaux usées. Ils peuvent être aussi utilisés comme point de prélèvement.
La lecture du débit se fait à partir de la mesure de la variation de la hauteur d'eau (qui est fonction du débit) lors du passage de l'effluent au travers de la contraction latérale du canal.
La lecture de la mesure est directe sur l'échelle limnimétrique (fournie) et/ou par sonde à ultrason (non fournie ).
Les ouvrages de mesure de débit sont en règle générale destinés à être enterrés.
L'implantation de ces types de canaux est à privilégier après le dégrilleur. Ils sont auto-nettoyants, sans risque d'engravement et peuvent être utilisés sur tous types d'effluents.
Les canaux Venturi mis en place dans nos ouvrages sont à contractions latérales exponentielles. Ils mesurent les débits de façon fiable dès 0,22 m3/h jusqu'à 22 m3/h pour le Venturi type 1 , dès 0,43 m3/h jusqu'à 43 m3/h pour le Venturi type 2 , dès 0,9 m3/h jusqu'à 90 m3/h pour le Venturi type 3, dès 1,8 m3/h jusqu'à 18 0 m3/h pour le Venturi type 4 .
Le canal à contraction latérale exponentielle (partie bleue) est réalisé en polyester renforcé de fibre de verre (PRV).
