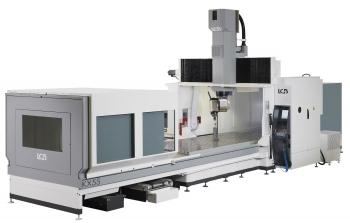

Centre d'usinage 5 axes KX60 Five1 - grande vitesse, broche 20 000 tr/min, architecture à portique

Dimensions :
4300 x 2350 x 1000 mm
Caractéristiques principales :

• Five1 : 2 axes à moteur couple A±110° C±220°
• Broche : 20 000 tr/min, 11 kW, 10-15 Nm

LGB KX : CENTRE DE FRAISAGE VERTICAL 5 AXES À GRANDE VITESSE
Architecture :
Une architecture à portique (table mobile, banc, montants et travers fixe) offre des caractéristiques physiques de très grandes stabilités, renforcées par une stabilisation thermique contrôlée.
Guidage des axes :
L’ensemble des axes « X », « Y » et « Z » sont équipés de guidage à rouleaux SCHNEEBERGER, apportant une grande précision du positionnement des axes.
Système de commande :
Le pack HEIDENHAIN comprenant une CN iTNC 530 HSCI, règles linéaires de mesures absolues, moteurs d’axes et variateurs permettant, par une interaction parfaite entre l’algorithme HSM de la commande numérique et des différents éléments machines, de grandes vitesses et précisions de coupe en ébauche ainsi qu’en finition.
Performances :
La combinaison de l’ensemble des éléments de la machine octroie une haute performance dans un environnement 5 axes.
Développement :
Cette nouvelle gamme de produit « KX » a été développée en étroite collaboration avec nos clients et partenaires pour répondre aux contraintes d’usinage dans les secteurs suivants :

• Production d’outillage (moules, matrices, modèles)
• Production de pièces dans l’aéronautique
• Automobile
• Mécanique de haute précision
