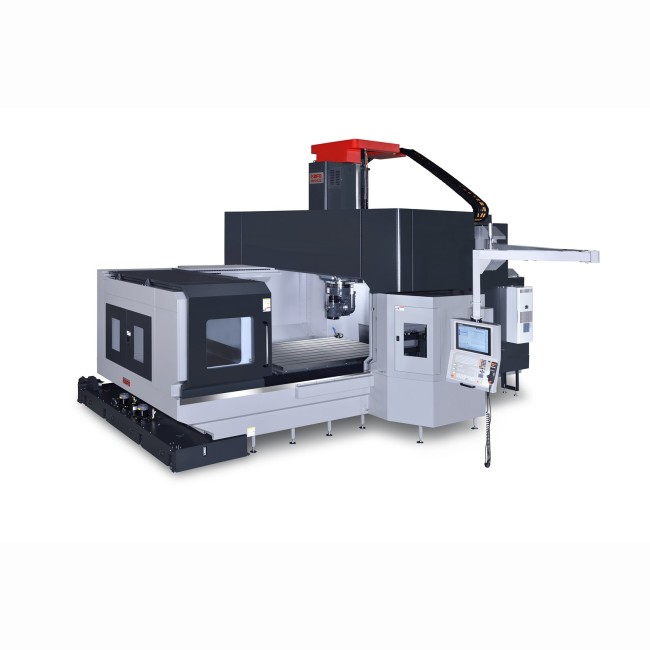

Centre d'usinage à portique - KAFO - RV - Usinage 5 faces de pièces complexes et lourdes

Description
Spécialement conçue pour optimiser l'usinage sur 5 faces, la gamme RMV-RV, performante, satisfait tous les besoins en matière d'usinage de pièces complexes, lourdes et de précision. Cette série de centres d'usinage à portique KAFO possède une traverse et une colonne fixes tout en ayant une table mobile. Les guidages linéaires sur les axes X et Y sont de type "à rouleaux" et d’une grande précision, quant à l'axe Z, il est guidé par un guidage prismatique revêtu de thurcite, ce qui lui confère un bon coefficient de frottement et une rigidité importante.
Cette gamme de centres d'usinage à portique bénéficie :
- D'éléments testés par la méthode des éléments finis pour le dimensionnement (bâti, table, colonne, traverse, coulant...)
- Des inserts ajoutés aux endroits stratégiques assurant une forte rigidité des éléments pour une grande précision et durabilité.
- D'une forte résistance aux variations thermiques (Fonte de méehanite).
- D'une boîte de vitesse monobloc extrêmement rigide.
- D'une transmission à deux rapports qui assure un "couple" important même à basse vitesse, pour un enlèvement de copeaux optimal.
- D'une boîte de vitesse avec une rotation élevée, un coefficient de friction relativement bas, silencieuse et aux performances idéales.
- L'ensemble de la machine est constitué de trois axes utilisant des guidages linéaires à rouleaux allemand INA ou les guidages linéaires japonais NSK / THK.
CARACTÉRISTIQUES TECHNIQUES
- Course longitudinale X (mm) : 2600
- Course transversale Y (mm) : 2200
- Course verticale Z (mm) : 1100 (Opt 1300)
- Distance nez de broche / table (mm) : 200 - 1300 (Opt 200 - 1500)
- Distance entre les deux colonnes (mm) : 1700
- Dimensions de la table (mm) : 2500 x 1500
- Rainures (larg x nb x écart) (mm) : 22 x 9 x 160
- Charge maxi sur la table (kg) : 9000
- Puissance du moteur de broche (kW) : 22/26 (Opt 30/37)
