Centre d'usinage vertical 3 axes MICROCUT - V20/5
Description
MICROCUT - V20/5
Neuf Sur commande

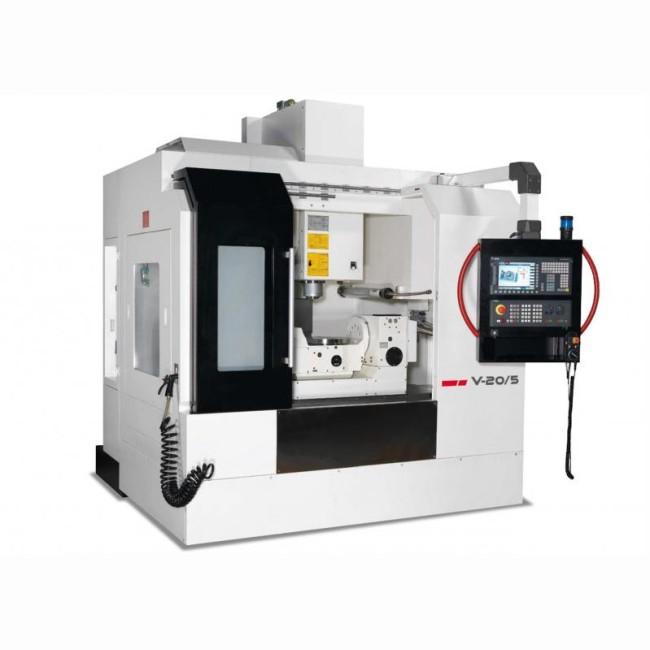

Centre d'usinage 5 axes Microcut V20-5
Contrairement a certaines machines qui recoivent un plateau diviseur sur un centre vertical 3 axes , cette machine a été entierement conçue autour du berceau.
Elle se caractérise par:
Caractéristiques techniques
- Désignation : V20/5
- Référence DMO :
- Marque : MICROCUT
Neuf Sur commande
Centre d'usinage 5 axes Microcut V20-5
- Particulièrement adapté pour l'usinage de pièces de petit volume, inscrite sur la table de diamètre 320mm.
- Cette machine est équipée d'une commande numérique SIEMENS 840D Sl avec écran tactile, permettant le fraisage de pièces en 5 axes continus
- Particulièrement dynamique, cette machine est notamment utlisée pour les usinages d'aluminium, d'aciers, d'aciers traités et d'inox pour les industries aéronautiques, automobiles, moules, mécanique de précision...
Contrairement a certaines machines qui recoivent un plateau diviseur sur un centre vertical 3 axes , cette machine a été entierement conçue autour du berceau.
Elle se caractérise par:

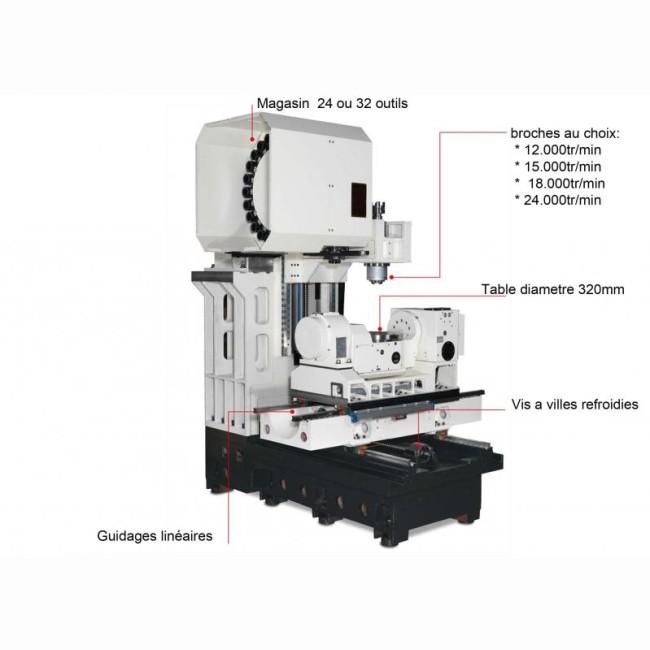

- Bati en fonte meehanite en structure largement dimensionné permettant d'absorber les vibrations générées lors de l'usinage. Le bâti est traité (180-220 HB) puis stabilisé avant usinage afin de libérer les contraintes mécaniquescol de cygne
- Structure en col de cygne avec des glissières linéaires sur les 3 axes avec guidage a rouleaux

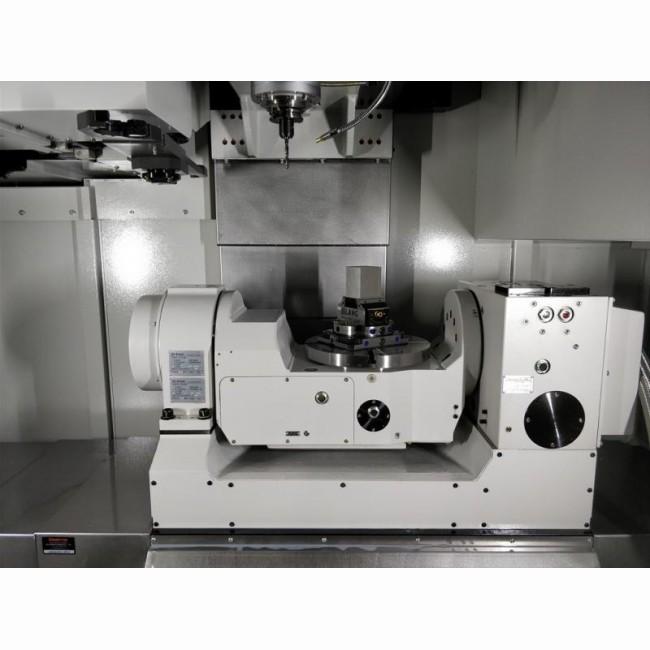

- Plateau diametre 320mm rectifié et rainuré
- Charge admissible sur la table de 100kg
- Axe A et axe C avec entrainement pignon / vis sans fin permettant un inclinaison de +30 / -120° et une rotation de 25tr/min .
- Une Mesure sur les 2 axes rotatids par des codeurs de précision Heidenhain RCN226 avec une tolerance de +/-5''
- Broche mécanique a entrainement direct 15000 tr/min délivrant un puissance de 8,5 / 12,75 KW (S1/S6) et un couple de 63 / 96Nm
- Des moteurs d'axes siemens directement montés sur les vis a billes permettant des vitesses de déplacements en rapides de 48m/min et des accélérations de 6m/s²
- Des vis a billes de classe C3 précontraintes de diametre 40mm
- Des règles de mesures linéaires Heidenhain sur les 3 axes pour une plus grandé précision
- Groupe de refroidissement des vis a billes des 3 axes ainsi que la broche afin d'éviter les dilatation dûes aux échauffements
- Magasin a bras 32 outils pour des diametres maxi de 80mm et longueur 245mm par poche
- Une cartérisation intégrale avec une large porte frontale pour accès à la table de la machine
- Un dispositif de lubrification automatique des axes linéaires programmable depuis la CN
- Des buses de nettoyage sur permettant un dégagement optimal des copeaux vers le convoyeur
- Un pistolet de nettoyage
- Des buses d'arrosage en peripherie de broche
- Une pompe haute pression 20 bars avec arrosage au centre de la broche
- un convoyeur a copeaux avec double vis de chaque coté de la table et convoyeur a copeaux a palette situé a l'arriere de la machine
- Une manivelle électronique déportée pour faciliter les opérations de réglages

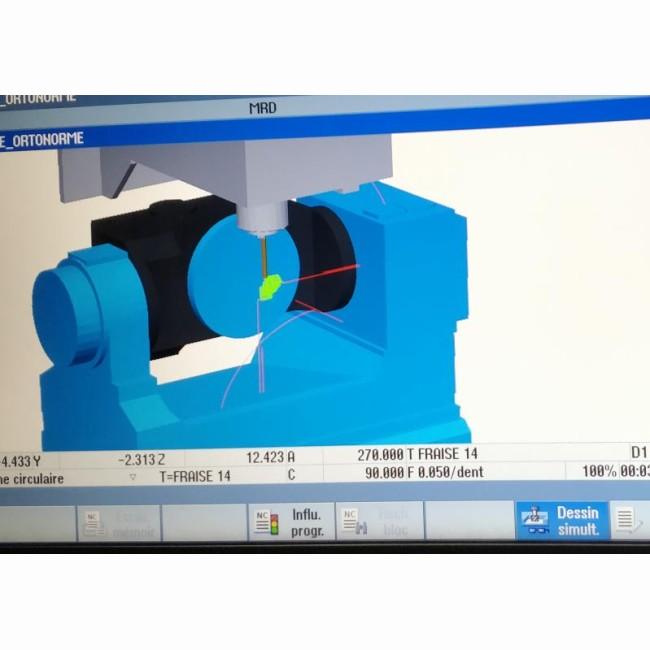

- La commande numérique SIEMENS 840D Sl dispose d'un large écan tactile de derniere génération. La version PPU est NCU 720.3B P12
- machine connectable par port RJ45 ou USB
- Un palpeur pièce Heidenhain TS460 avec protection mécanique et thermique + une cellule emetrice / receptrice radio ou infrarouge
- la fonction kinematic opt pour la calibration automatique des axes rotatifs
- une boule de référence Heidenhain KKH250
Caractéristiques techniques
- Commande Numérique: Siemens 840
- D SL: 4EME ET 5EME
- AXES SUR LA TABLE: Oui
- Diamètre du plateau (mm): 320
- Rainures (largeur x ecartement x nb.) (mm): 12 H7

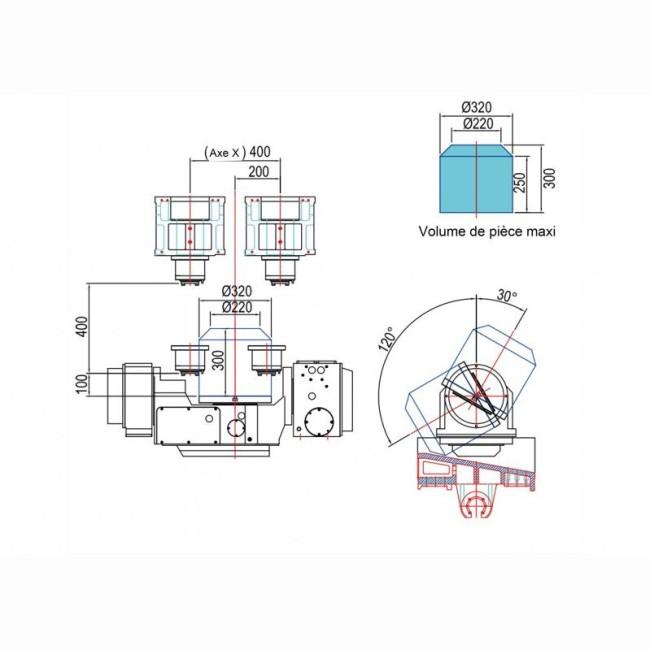

- Angle de rotation axe A+120 / -30°
- Angle de rotation axe C360
- Course longitudinale axe X (mm): 400
- Course transversale axe Y (mm): 560
- Course verticale axe Z (mm): 400
- Distance centre broche / colonne (mm): 595
- Distance nez de broche / surface plateau (mm): 100 à 500
- Poids admissible sur la table (kg): 100
- Cône de broche: ISO40
- Puissance moteur de broche (Kw): 8,5 / 12,75
- Avances rapides (X/Y/Z) (m/min): 48
- Type de magasin: a bras
- Nombre d'outils: 32
- Temps de changement d'outils (sec): 2
- Diamètre d'outil max. (mm): 80
- Longueur d'outil max. (mm): 245
- Poids d'outil max. (kg): 8
- Poids admissible (kg): 100
- Attachement: BT#40
- Type de tirette: JIS-B6339
- Couple moteur de broche (Nm): 63 / 96
- Type de broche: mécanique a entrainement direct
- Vitesse de rotation de la broche (tr/min): 15.000
