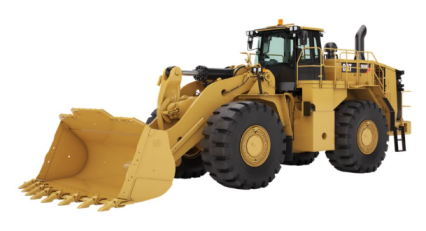

Chargeuses sur pneus - 50t à 80t (grosses) Caterpillar 988K

Les grosses chargeuses sur pneus Cat® sont conçues pour offrir une durée de vie maximale et garantir une disponibilité optimale, sur plusieurs cycles de vie. Grâce à leurs performances optimisées et leur entretien simplifié, nos machines vous permettent de déplacer plus de matériaux de manière plus sûre et plus efficace, et ce à un coût par tonne inférieur. Mise sur le marché en 1963, la 988 est la référence du secteur depuis 50 ans. Motivés par la satisfaction et la réussite de nos clients, nous cherchons sans cesse à améliorer chaque nouvelle série. La 988K continue de répondre à nos critères de fiabilité, de performances, de sécurité, de confort du conducteur, de facilité d'entretien et d'efficacité.





Groupe motopropulseur

Déplacez plus efficacement les matériaux grâce à une puissance et à un contrôle accrus.

Système de commande de direction et de transmission intégrée (STIC?)



Bénéficiez d'une réactivité et d'un contrôle maximum grâce au système STIC associant la sélection du sens de marche, la sélection des rapports et la direction dans un levier unique. Un simple mouvement du levier d'un côté ou de l'autre permet de tourner à droite ou à gauche, ce qui réduit les efforts du conducteur.

Sélection des rapports ultra-facile du bout des doigts.

Des cycles plus souples, plus rapides et moins de fatigue du conducteur grâce à l'utilisation de commandes intégrées nécessitant peu d'efforts.



Transmission Powershift à trains planétaires Cat



Votre réussite passe par une transmission de qualité supérieure, spécialement conçue pour les applications minières.



Un passage de rapport sans à-coups, souple et efficace grâce à la gestion électronique intégrée qui utilise la stratégie de commande électronique de la productivité avancée (APECS, Advanced Productivity Electronic Control Strategy).

Longue durée de vie et fiabilité assurées grâce aux traitements thermiques et métallurgiques des engrenages.

Quatre rapports en marche avant et trois en marche arrière pour s'adapter à votre application.



Moteur C18 ACERT Cat



La longévité et l'efficacité exceptionnelles de votre Chargeuse sur pneus 988K viennent de son Moteur C18 ACERT Cat. Ses 6 cylindres à quatre temps lui confèrent naturellement des performances optimales.



Des performances optimisées et une réponse rapide du moteur grâce à un module de commande électronique.

Une efficacité fiable avec un parfait contrôle du calage, de la durée et de la pression d'injection grâce au système à injecteurs-pompes électroniques à commande mécanique (MEUI?, Mechanically Actuated Electronic Unit Injection).

Une durée de vie accrue du moteur et un rendement énergétique amélioré grâce à une vitesse nominale moindre.

Conforme aux normes sur les émissions Tier 4 Final/Stage IV OU équivalentes à Tier 3/Stage IIIA OU à Tier 2/Stage II.



Convertisseur de couple à embrayage de rotor (ICTC) et système de commande de l'effort à la jante (RCS)



Réduisez votre coût par tonne en utilisant les systèmes ICTC et RCS avancés pour doser l'effort à la jante.



Réduisez le patinage et l'usure des pneus en dosant l'effort à la jante entre 100 et 25 % via la pédale de frein gauche. Une fois la réduction à 25 % de l'effort à la jante obtenue, la pédale de gauche sert de nouveau à freiner.

Diminuez le risque de patinage des roues sans réduire l'efficacité hydraulique de la machine grâce au RCS.

Améliorez le rendement énergétique de certaines applications grâce à l'embrayage de verrouillage du convertisseur de couple permettant un entraînement direct.



Solutions technologiques

Boostez votre productivité grâce aux systèmes électroniques intégrés.



Les commandes électroniques intégrées fournissent des niveaux d'informations variables pour le chantier et le conducteur. Cette intégration crée une machine intelligente et permet au conducteur d'être mieux informé, pour une productivité améliorée.

Affichage des informations



Nous avons travaillé sans relâche pour aider nos clients et les conducteurs à améliorer leurs performances grâce à notre écran tactile optimisé.



Fonctionnement intuitif et navigation facilitée grâce à notre interface utilisateur améliorée.

Des conducteurs tenus informés à tout moment du fonctionnement des circuits de la machine, pour des temps d'entretien réduits.

Pesée à la volée rapide avec le système Cat Production Measurement.



Product Link? Cat



Le système de surveillance à distance Product Link rationalise la gestion des équipements.



Accès à distance aux informations grâce à l'interface VisionLink® facile à utiliser.

Optimisez le temps productif en restant informé sur les circuits de la machine et les codes de diagnostic.

Suivez les données de la machine, telles que l'utilisation, la consommation de carburant et la charge utile.

Restez informé de l'emplacement de la machine, des heures du compteur d'entretien et des rapports.



Système de gestion des informations vitales (VIMS?)



Connectez-vous directement à la machine pour accéder à des données enrichies et aux nombreuses informations issues des capteurs.



Créez des rapports de productivité incluant la charge utile et la segmentation des cycles de travail.

Cernez les besoins de formation des conducteurs par le biais des données de productivité.

Enregistrement des données détaillées des paramètres de la machine et des codes de diagnostic.

Suivez les informations des capteurs, avec des analyses de tendances et des histogrammes, pour surveiller l'état de la machine.



Sécurité

Parce que votre sécurité est notre priorité.



Nous améliorons en permanence nos produits afin d'offrir un environnement de travail sécurisé au conducteur et aux personnes qui travaillent sur le chantier.

Accès à la machine



Les escaliers côté gauche et droit avec angle de 45 degrés améliorent la sécurité lors de la montée ou de la descente du conducteur sur le modèle 988 K.

Des passerelles continues dotées de surfaces antidérapantes sont intégrées aux zones d'entretien.

Trois points de contact sont maintenus à tout moment grâce à des zones d'entretien accessibles depuis le sol ou la plate-forme.



Visibilité



Des rétroviseurs chauffants en option garantissent une visibilité optimale pour plus de sécurité.

Cat Vision de série ou Cat Detect avec radar en option améliore la perception du conducteur autour de la machine.

Des projecteurs à DEL ou au xénon (HID) en option offrent une excellente visibilité de la zone de travail.

Des gyrophares à DEL sont montés sur la cabine en option.



Poste de conduite



Réduction du niveau de vibrations pour le conducteur grâce aux silentblocs de la cabine et aux commandes d'équipement et de direction montées sur le siège.

Faibles niveaux sonores intérieurs.

Cabine pressurisée à air filtré.

Ceintures de sécurité de 76 mm (3 in) montées de série sur le siège du conducteur.



Structures

Conçues pour les conditions extrêmes.

Structures robustes



Dopez vos résultats grâce à des structures ultra-résistantes capables d'effectuer plusieurs cycles de vie et de supporter les conditions de chargement les plus difficiles.



Son châssis arrière entièrement caissonné résiste aussi bien aux forces de torsion qu'aux chocs.

Les ancrages extra-robustes des vérins de direction transmettent efficacement les charges de direction au châssis.

Le montage de l'essieu a été optimisé pour une intégrité structurelle accrue.

L'axe d'articulation inférieur, la tôle du bâti et la taille du roulement ont augmenté pour une plus grande durée de vie.



Bras de manutention



Excellente visibilité sur les lames du godet et sur la zone de travail grâce à la timonerie en Z.

Absorption des charges à fortes contraintes par les bras de manutention en acier plein.

Résistance accrue au niveau des zones clés grâce à l'utilisation de moulages monoblocs.

Longévité et intervalles accrus entre les réparations grâce à des bras de manutention dégagés des contraintes.



Timonerie avant



Pour garantir une durée de vie et une fiabilité optimales, les articulations à axe de la timonerie sont conçues avec un système de graissage automatique monté en usine.

Sécurité

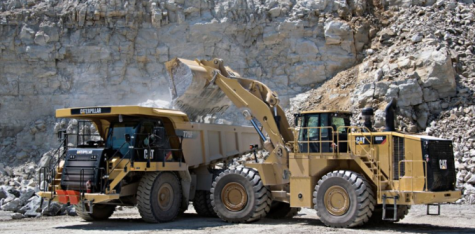

Un système de chargement/transport efficace commence par une combinaison parfaite des machines.



Solutions technologiques

Vos concessionnaires Cat savent comment maintenir la productivité de vos machines.



Outils d'attaque du sol pour godets

Gagnez du temps et économisez de l'argent en travaillant intelligemment.



Solutions technologiques

Pour augmenter le temps productif en réduisant les temps d'entretien.



Sécurité

Des machines soucieuses de l'environnement.



Efficacité

Vous apporter le rendement énergétique que vous attendez par des systèmes intégrés à la machine.

Moteur C18 ACERT? Cat



Le Moteur C18 ACERT Cat a été conçu et testé pour répondre à vos applications les plus exigeantes. Il est conforme aux normes sur les émissions Tier 4 Final/Stage IV OU équivalentes à Tier 3/Stage IIIA OU à Tier 2/Stage II.



Les commandes électroniques du moteur, entièrement intégrées, travaillent de concert avec l'ensemble de la machine, pour une économie de carburant accrue.

La fonction de coupure de ralenti du moteur permet de réduire la consommation de carburant au ralenti.

La fonction d'arrêt moteur retardé garantit une durée de vie prolongée.



Transmission Powershift à trains planétaires Cat



Les toutes nouvelles commandes de transmission avec stratégie de commande électronique de la productivité avancée (APECS, Advanced Productivity Electronic Control Shifting) offrent une impulsion supplémentaire dans les pentes et permettent de réaliser des économies de carburant en procédant à l'impulsion pendant les passages de rapports.

Convertisseur de couple à embrayage de modulation (ICTC)



Ce dispositif permet aux conducteurs d'optimiser l'efficacité en faisant varier l'effort à la jante de la machine tout en augmentant la puissance hydraulique.



Une usure des pneus réduite

Des passages de rapports à plein régime pour des temps de cycles plus courts

Une approche en douceur jusqu'à la zone de vidage pour limiter les débordements au vidage et garantir des temps de cycle plus courts.



Convertisseur de couple Cat à embrayage de verrouillage



Élimine les pertes du convertisseur de couple tout en réduisant la température du circuit.

Améliore les vitesses de translation.

Réduit les temps de cycle dans les applications de chargement et de transport.



Mode économie



Garantit productivité et efficacité optimales, tout au long de la journée, tous les jours. Les technologies avancées des systèmes de la 988K vous permettent de réaliser des économies de carburant. Avec l'accélération à la demande, le modèle 988K gère automatiquement le régime moteur, pendant que le conducteur continue à utiliser normalement la pédale de gauche et les équipements.



Offre au conducteur le même contrôle et la même sensibilité que la fonction de verrouillage de l'accélérateur classique.

Efficacité de l'accélérateur manuel et ergonomie du verrouillage de l'accélérateur.

Consommation de carburant réduite jusqu'à 20 % par rapport au modèle 988H.



Circuit hydraulique

Atteignez la productivité dont vous avez besoin pour en faire plus et aller plus loin.

Circuit hydraulique à commande de débit positif



Augmentez votre efficacité grâce à notre circuit hydraulique à commande de débit positif (PFC). Le circuit PFC (Positive Flow Control, commande de débit positif) dispose d'une commande double à pompes et à vannes. L'optimisation de la commande des pompes permet d'adapter le débit d'huile hydraulique proportionnellement au mouvement du levier des équipements.



Des cycles rapides et productifs sont activés par la pompe d'équipement entièrement variable.

Meilleure sensibilité et contrôle accru du godet via une meilleure réponse hydraulique.

Des performances et une efficacité constantes pour un échauffement du circuit moindre.

Débit hydraulique maximal à un régime du moteur réduit de 1 400 tr/min grâce à la technologie de répartition du débit.



Commandes électro-hydrauliques



La réactivité accrue des équipements permet aux conducteurs de renforcer leur productivité.



Travaillez confortablement grâce à des butées de vérin hydraulique à commande électronique.

Appréciez les commandes souples faciles à utiliser.

Activez aisément le désengagement automatique des équipements depuis l'intérieur de la cabine.



Circuit de direction



Un fonctionnement en toute sécurité de la chargeuse commence par un contrôle précis de la machine. C'est pour cette raison que nous avons équipé notre Chargeuse sur pneus 988K d'un circuit de direction à détection de charge hydraulique.



Boostez votre efficacité grâce à nos pompes à cylindrée variable.

Assurez un positionnement précis pour faciliter le chargement dans les espaces de travail réduits grâce à l'angle d'articulation de braquage de 43 degrés.

Renforcez le confort de votre conducteur grâce aux commandes de direction et de transmission intégrées.



Système de filtration



Bénéficiez de performances et d'une fiabilité accrues de votre circuit hydraulique grâce à notre système de filtration avancé.



Tamis de retour au carter.

Filtre de retour au refroidisseur d'huile hydraulique.

Filtre pilote.

Tamis de retour à l'intérieur du réservoir hydraulique.

Tamis du refroidisseur d'huile d'essieu selon équipement.



Poste de conduite

Pour un confort optimal du conducteur et une ergonomie exceptionnelle.



Un travail plus efficace et plus confortable des conducteurs grâce à une cabine inspirée par nos clients.

Entrée et sortie



Entrez et sortez facilement de la cabine grâce à sa nouvelle conception ergonomique.



Accoudoir/direction STIC rabattable.

Angles de l'échelle d'accès réduits.

Éclairage de l'échelle de série.



Siège Comfort Cat série III



Améliorez le confort de votre conducteur et réduisez sa fatigue grâce au siège Comfort Cat de la série III.



Dossier à mi-hauteur et coussins rembourrés ultra-épais.

Système à suspension pneumatique.

Leviers et commandes de sièges à portée de main : réglage possible dans six directions.

Boîtier de commande des équipements et direction STIC montés sur le siège et bougeant avec lui.

Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur.



Panneau de commande



Le positionnement ergonomique des commutateurs et des écrans d'informations offre au conducteur un meilleur confort tout au long de la journée, tous les jours.



Les grands contacteurs à membrane rétroéclairés disposent de témoins d'activation à diode.

Les contacteurs comportent des symboles ISO pour une identification rapide des fonctions.

Un interrupteur à bascule à deux positions permet d'activer le frein de stationnement électrohydraulique.



Poste de conduite



Améliorez la productivité de vos conducteurs grâce à l'environnement propre et confortable de nos cabines.



Appréciez le faible niveau de vibrations obtenu grâce aux silentblocs de la cabine et à la suspension pneumatique du siège.

Conservez la température souhaitée à l'intérieur de la cabine grâce aux commandes de température automatiques.

Cabine pressurisée à air filtré

Niveau sonore réduit dans la cabine.

Plateau de rangement/panier-repas positionné judicieusement au niveau du sol.



Outils d'attaque du sol pour godets

Protégez votre investissement.



Boostez la productivité de votre chargeuse et protégez l'investissement que représentent les godets grâce à nos outils d'attaque du sol (GET). Votre concessionnaire Cat travaillera à vos côtés pour comprendre votre application et vos besoins et saura vous conseiller l'outil d'attaque du sol le mieux adapté.

Godets type Performance



Les godets hautes performances ont un profil optimisé pour une rétention des matériaux optimale et une réduction des temps d'excavation, ce qui se traduit à terme par des gains considérables en matière de productivité et de rendement énergétique. Tous les godets de la 988K sont fabriqués d'après les godets type Performance.

Godet roche



Applications : chargement de front de taille de matériau tout-venant compact.

Godet normal GP



Applications : chargement de matériau en vrac et en tas.

Options des outils d'attaque du sol



Différentes options d'outils GET (Ground Engaging Tools, outils d'attaque du sol) sont disponibles pour adapter votre modèle 988K à votre application, telles que :



Des protecteurs de longeron.

Des pointes pour usage normal et de pénétration.

Des segments demi-flèche et standard.



Moteur

Puissance nette 403 kW

Modèle de moteur C18 ACERT? Cat®

Puissance nette ? SAE J1349 403 kW

Alésage 145 mm

Course 183 mm

Cylindrée 18.1 l

Réserve de couple 58 %

Régime nominal 1 700 tr/min

Émissions Normes américaine EPA Tier 4 Final/européenne Stage IV OU équivalentes à Tier 3/Stage IIIA OU à OU Tier 2/Stage II

Puissance brute (ISO 14396) 432 kW

Vitesse à la puissance maxi 1 500 tr/min

Puissance maximale à 1 500 tr/min : brute, ISO 14396 432 kW

Puissance maximale à 1 500 tr/min, brute : SAE J1995 439 kW

Puissance maximale à 1 500 tr/min, nette : SAE J1349 403 kW

Couple maximal à 1 200 tr/min 2852 Nm

Spécifications de fonctionnement

Poids en ordre de marche 51062 kg

Charge utile nominale : front de carrière 11.3 tonnes

Charge utile nominale : matériau en vrac 14.5 tonnes

Plage de capacité du godet 4,7-13 m3 (6,2-17 yd3)

Tombereau Cat adapté : hauteur de levage standard 770-772

Tombereau Cat adapté : grande hauteur de levage 773-775

pour

Capacités des godets 4,7-13 m3 (6,2-17 yd3)

Transmission

Type de transmission Transmission Powershift à trains planétaires Cat

Marche avant 1 6.5 km/h

Marche avant 2 11.6 km/h

Marche avant 3 20.4 km/h

Marche avant 4 34.7 km/h

Marche arrière 1 7.5 km/h

Marche arrière 2 13.3 km/h

Marche arrière 3 23.2 km/h

Prise directe, marche avant 1 Verrouillage désactivé

Prise directe, marche avant 2 12.5 km/h

Prise directe, marche avant 3 22.3 km/h

Prise directe, marche avant 4 39.3 km/h

Prise directe, marche arrière 1 8 km/h

Prise directe, marche arrière 2 14.3 km/h

Prise directe, marche arrière 3 25.5 km/h

Essieux

Avant Fixe

Arrière Tourillon

Angle d'oscillation 13°

Circuit hydraulique : direction

Circuit de direction : circuit Pilote, détection de charge

Circuit de direction : pompe À piston, à cylindrée variable

Réglage du clapet de décharge : direction 30000 kPa

Débit maximal 270 l/min

Temps de cycle de direction (régime maxi à vide) 3.4 s

Temps de cycle de direction (régime de ralenti bas) 5.6 s

Angle de braquage total 86°

Contenances

Réservoir de carburant 712 l

Circuit de refroidissement 120 l

Carter 60 l

Transmission 120 l

Différentiels et réducteurs, avant 186 l

Différentiels et réducteurs, arrière 186 l

Circuit hydraulique (réservoir uniquement) 240 l

Réservoir de liquide d'échappement diesel (pour Tier 4 Final/Stage IV uniquement) 33 l

Remplissage du circuit hydraulique en usine 475 l

Niveaux sonores, Tier 4 Final/Stage IV : standard

Niveau sonore à l'intérieur de la cabine (ISO 6396) 72 dB (A)

Niveau sonore de la machine (ISO 6395) 111 dB (A)

Circuit hydraulique : levage/inclinaison

Vérins, double effet : levage, alésage et course 210 mm × 1050 mm (8,7 in × 41,3 in)

Vérins, double effet : levage, alésage et course 269 mm × 685 mm (8,7 in × 27 in)

Circuit de levage/d'inclinaison Pompe à piston à cylindrée variable

Débit maximal 52 l/min

Débit maximal à 1 400 - 1 860 tr/min 580 l/min

Circuit pilote Pompe à piston à cylindrée variable

Réglage du clapet de décharge 3800 kPa

Circuit de levage/inclinaison : circuit EH - Commande de débit positif, répartition du débit

Réglage du clapet de décharge : levage/inclinaison 32800 kPa

Temps de cycle hydraulique (1 400 -1 860 tr/min)

Vidage 2.2 Secondes

Abaissement en position libre 3.5 Secondes

Redressement 4.5 Secondes

Relevage 8 Secondes

Temps de cycle hydraulique total (godet vide) 18.2 Secondes

Niveaux sonores, Tier 4 Final/Stage IV : insonorisation

Niveau sonore à l'intérieur de la cabine (ISO 6396) 72 dB (A)

Niveau sonore de la machine (ISO 6395) 109 dB (A)

Freins

Freins SAE J1473 OCT90, ISO 3450:1992

Contenances

Liquide de refroidissement (validé par cellule de test pour les quantités de remplissage) 125 l

Transmission (validée par cellule de test pour les quantités de remplissage) 110 l

Niveaux sonores, normes équivalentes à Tier 2/Stage II : standard

Niveau sonore à l'intérieur de la cabine (ISO 6396) 73 dB (A)

Niveau sonore de la machine (ISO 6395) 112 dB (A)

Niveaux sonores, normes équivalentes à Tier 2/Stage II : insonorisation

Niveau sonore à l'intérieur de la cabine (ISO 6396) 72 dB (A)

Niveau sonore de la machine (ISO 6395) 110 dB (A)
