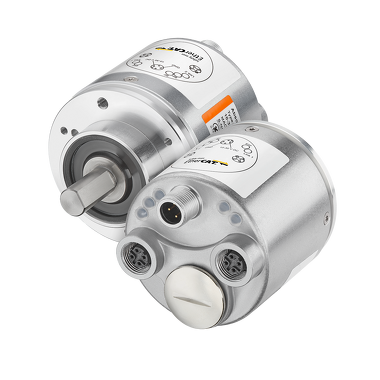

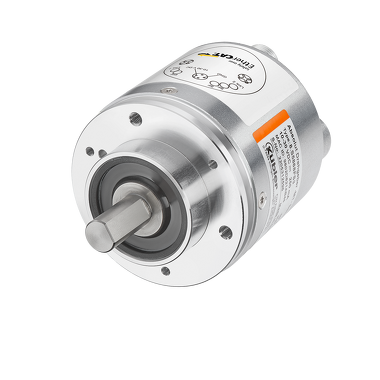

Codeur Absolu multitour - Sendix S5868FS2

Codeurs Sendix sécurisés avec interface FSoE et Cyber Security
Les codeurs optiques absolus Sendix S58 FSoE sont basés sur la nouvelle plate-forme Industrial Ethernet de Kübler et sont donc déjà conçus pour les futurs concepts de l'industrie 4.0. En tant que codeurs certifiés SIL2/PLd avec structure redondante et interface EtherCAT, ils prennent en charge le profil FSoE et sont prédestinés aux applications de sécurité. Point fort : Les encodeurs rotatifs sécurisés Sendix sont équipés de Cyber Security.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
10 mm arbre, avec méplat
12 mm arbre, avec méplat
3/8 " arbre, avec méplat
10 mm arbre, avec clavette
3/8 " arbre, avec clavette
12 mm arbre, avec clavette
Type de bride
Bride synchro / servo
Bride de serrage
Bride carrée
Ø 58.00 mm
Ø 63,50 mm
Température de fonctionnement
-40 °C ... +80 °C
Indice de protection
IP65IP67
Raccordements
Connecteur M12 axial
Vitesse de rotation max.
9.000 min-1
Poids
450 g
Électrique
Balayage
optique
Résolution max.
24 Bit Monotour12 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
Safety over EtherCAT / FSoE
Options
sur demande
Protection EX zone 2/22
Test au brouillard salin
Fiche technique
Sendix S5868FS2 / S5888FS2 - FSoE
PDF ? 987,0 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
S58 - Safety-Ethernet (incl. ATEX)
PDF ? 1,5 MB | 09.2025
DE
EN
FR
IT
Manuel
PDF ? 4,5 MB | 09.2025
DE
EN
Paramètres de sécurité
XML VDMA 66413
Multilingue:
Allemand, Anglais
ZIP ? 3,3 MB | 09.2025
Sistema-Bibliothèque
Multilingue:
Allemand, Anglais, Français
ZIP ? 6,3 MB | 09.2025
Fichier périphérique
ZIP ? 36,6 KB | 09.2025
CAD mécanique / STEP
Sendix S5858FS / S5868FS
ZIP ? 3,4 MB | 09.2025
Certificats Produits
UL CoC USA/Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
PDF ? 105,1 KB | 09.2025
Multilingue:
Allemand, Anglais
PDF ? 598,2 KB | 09.2025
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF ? 39,6 KB | 09.2025
DE
EN
Robuste
Structure de palier robuste au design Safety-Lock™ pour une résistance aux vibrations et aux erreurs d'installation.
Haute résolution
Monotour 15 bits (safe) ou 24 bits (non safe).
Multiturn 12 bit (safe).
Sûr
SIL2, niveau de performance Pld, catégorie de sécurité Cat. 3.
Information multitour entièrement redondante grâce à un réducteur multitour redondant.
100 % à l'épreuve du temps
FoE (File over EtherCAT) sans serveur web nécessaire.
Cyber Security / Haute disponibilité de l'installation, protection contre les abus (selon CEI 62443).
Fonctionnalité EtherCAT la plus récente
Grâce à la prise en charge du mode DC, peut être implémenté dans des réseaux pour des exigences temps réel sévères avec des cycles d'horloge jusqu'à 350 ?s (non safe).
Idéal pour les applications hautement synchronisées, comme par exemple la synchronisation d'axes.
Équipé pour les applications les plus diverses grâce à des fonctionnalités de codeur polyvalentes telles que les facteurs de transmission (safe / non safe) ou les commutateurs de valeurs limites, etc.
