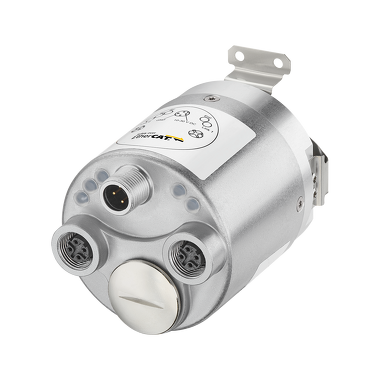

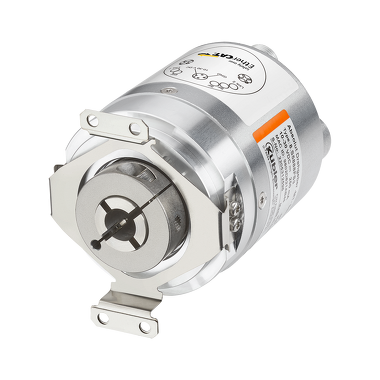

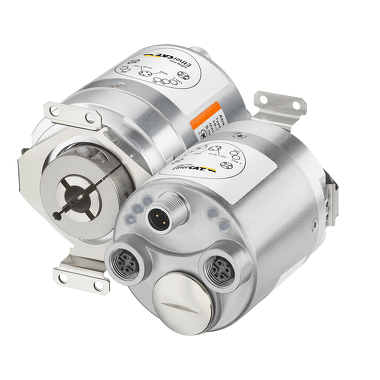

Codeur Absolu multitour - Sendix S5888FS2

Codeurs Sendix sécurisés avec interface FSoE et Cyber Security
Les codeurs optiques absolus Sendix S58 FSoE sont basés sur la nouvelle plate-forme Industrial Ethernet de Kübler et sont donc déjà conçus pour les futurs concepts de l'industrie 4.0. En tant que codeurs certifiés SIL2/PLd avec structure redondante et interface EtherCAT, ils prennent en charge le profil FSoE et sont prédestinés aux applications de sécurité. Point fort : Les encodeurs rotatifs sécurisés Sendix sont équipés de Cyber Security.

Mécaniquement

• Dimension : Ø 58 mm
• Type d'arbre :
  • 3/8 " axe creux, borgne
  • 10 mm axe creux, borgne
  • 12 mm axe creux, borgne
  • 14 mm axe creux, borgne
  • 15 mm axe creux, borgne
  • 1/2 " axe creux, borgne
• Type de bride :
  • Stator anti-rotation FS
  • Jeu de support FS rigide
  • Jeu de support FS flexible
• Température de fonctionnement : -40 °C ... +80 °C
• Indice de protection : IP65IP67
• Vitesse de rotation max. : 9.000 min-1
• Poids : 450 g

Électrique

• Balayage : optique
• Résolution max. : 24 Bit Monotour12 Bit Multitours
• Tension d'alimentation : 10...30 V DC
• Interfaces : Safety over EtherCAT / FSoE
• Options : Protection EX zone 2/22, Test au brouillard salin (sur demande)

Fiche technique

• Sendix S5868FS2 / S5888FS2 - FSoE
  PDF ? 987,0 KB | 09.2025
  DE, EN, FR

Instructions d'utilisation

• S58 - Safety-Ethernet (incl. ATEX)
  PDF ? 1,5 MB | 09.2025
  DE, EN, FR, IT
• 8.0010.4047.00FS - Accessoires arrêt de couple, flexible (FS)
  Multilingue : Allemand, Anglais
  PDF ? 105,7 KB | 09.2025
• 8.0010.4051.00FS - Accessoires arrêt de couple, rigide (FS)
  Multilingue : Allemand, Anglais
  PDF ? 669,8 KB | 09.2025
• Supplément aux instructions de service accouplement statorique (FS)
  Multilingue : Allemand, Anglais
  PDF ? 603,1 KB | 09.2025

Manuel

• PDF ? 4,5 MB | 09.2025
  DE, EN

Paramètres de sécurité

• Sistema-Bibliothèque
  Multilingue : Allemand, Anglais, Français
  ZIP ? 6,3 MB | 09.2025
• XML VDMA 66413
  Multilingue : Allemand, Anglais
  ZIP ? 3,3 MB | 09.2025

Fichier périphérique

• ZIP ? 36,6 KB | 09.2025

CAD mécanique / STEP

• S5878FS / S5888FS
  ZIP ? 3,6 MB | 09.2025

Certificats Produits

• UL CoC USA/ Canada - Encodeurs rotatifs
  PDF ? 503,1 KB | 09.2025
  EN
• PDF ? 105,1 KB | 09.2025
• Multilingue : Allemand, Anglais
  PDF ? 598,2 KB | 09.2025
• Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
  PDF ? 39,6 KB | 09.2025
  DE, EN

Robuste
Structure de palier robuste au design Safety-Lock™ pour une résistance aux vibrations et aux erreurs d'installation.
Haute résolution
Monotour 15 bits (safe) ou 24 bits (non safe).
Multiturn 12 bit (safe).
Sûr
SIL2, niveau de performance Pld, catégorie de sécurité Cat. 3.
Information multitour entièrement redondante grâce à un réducteur multitour redondant.
100 % à l'épreuve du temps
FoE (File over EtherCAT) sans serveur web nécessaire.
Cyber Security / Haute disponibilité de l'installation, protection contre les abus (selon CEI 62443).
Fonctionnalité EtherCAT la plus récente
Grâce à la prise en charge du mode DC, peut être implémenté dans des réseaux pour des exigences temps réel sévères avec des cycles d'horloge jusqu'à 350 ?s (non safe).
Idéal pour les applications hautement synchronisées, comme par exemple la synchronisation d'axes.
Équipé pour les applications les plus diverses grâce à des fonctionnalités de codeur polyvalentes telles que les facteurs de transmission (safe / non safe) ou les commutateurs de valeurs limites, etc.
