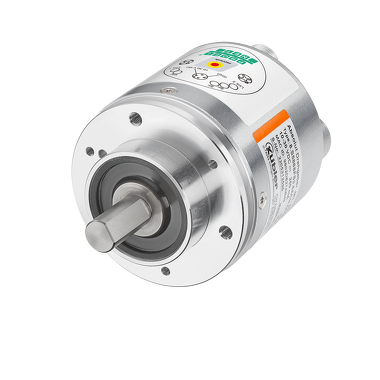

Codeur Absolu multitour - Sendix S5868FS3

Pour les applications de sécurité - codeurs Sendix S58 PROFIsafe

Les codeurs optiques absolus Sendix S58 PROFIsafe sont basés sur la nouvelle plateforme de codeurs Ethernet industriel de Kübler et sont donc conçus dès aujourd'hui pour les futurs concepts de l'industrie 4.0. Le serveur web intégré en est un exemple : Les fonctionnalités ou les ajustements peuvent être mis en œuvre rapidement et facilement à tout moment. En tant que codeurs certifiés SIL3 / PLe avec conception redondante et interface PROFINET, ils prennent en charge le profil PROFIsafe et sont prédestinés aux applications de sécurité.

Mécaniquement

• Dimension
  Ø 58 mm
• Type d'arbre
  10 mm arbre, avec méplat
  12 mm arbre, avec méplat
  3/8 " arbre, avec méplat
  10 mm arbre, avec clavette
  3/8 " arbre, avec clavette
  12 mm arbre, avec clavette
• Type de bride
  Bride synchro / servo
  Bride de serrage
  Bride carrée
  Ø 58.00 mm
  Ø 63,50 mm
• Température de fonctionnement
  -40 °C ... +80 °C
• Indice de protection
  IP65IP67
• Raccordements
  Connecteur M12 axial
• Vitesse de rotation max.
  9.000 min-1
• Poids
  450 g

Électrique

• Balayage
  optique
• Résolution max.
  24 Bit Monotour
  12 Bit Multitours
• Tension d'alimentation
  10...30 V DC
• Interfaces
  PROFIsafe
  PROFINET IO

Options

• sur demande
  Protection EX zone 2/22
  Test au brouillard salin

Fiche technique

• Sendix S5868FS3 / S5888FS3 PROFIsafe
  PDF ? 1,1 MB | 09.2025
  DE
  EN
  FR

Instructions d'utilisation

• S58 - Safety-Ethernet (incl. ATEX)
  PDF ? 1,5 MB | 09.2025
  DE
  EN
  FR
  IT

Manuel

• Capteurs avec interface PROFIsafe
  PDF ? 7,3 MB | 09.2025
  DE
  EN

Paramètres de sécurité

• Sistema-Bibliothèque
  Multilingue:
  Allemand, Anglais, Français
  ZIP ? 6,3 MB | 09.2025
• XML VDMA 66413
  Multilingue:
  Allemand, Anglais
  ZIP ? 3,3 MB | 09.2025

Certificat de conformité

• Sendix S58x8FS3 CE
  Multilingue:
  Allemand, Anglais, Français
  PDF ? 194,0 KB | 09.2025

Fichier périphérique

• Sendix S58x8 FS3 PROFIsafe GSDML
  ZIP ? 8,7 KB | 09.2025

Logiciel

• Sendix S58x8 FS3 PROFIsafe TCI Tool
  ZIP ? 15,4 MB | 09.2025
• PRONETA - PROFINET Network Analyzer Tool
  Website

CAD mécanique / STEP

• Sendix S5858FS / S5868FS
  ZIP ? 3,4 MB | 09.2025

CAD électronique / ePlan

• S5868FS
  ZIP ? 11,3 MB | 09.2025

Certificats Produits

• UL CoC USA/ Canada - Encodeurs rotatifs
  PDF ? 503,1 KB | 09.2025
  EN
• Sendix F58xx PROFINET IO
  PDF ? 121,8 KB | 09.2025
  EN
• Sendix S58xx_FS3 PROFIdrive
  PDF ? 75,3 KB | 09.2025
  EN
• Sendix S58x8FS3 - Certificat d'examen CE de type
  PDF ? 664,6 KB | 09.2025
  EN
• Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
  PDF ? 39,6 KB | 09.2025
  DE
  EN
• S58x8 FS3 PROFIsafe PNO
  PDF ? 73,8 KB | 09.2025
  EN

YouTube Video

• Integration of an S58x8FS3 PROFIsafe Encoder in TIA Portal
  Website

Fiable et sûr

Robuste
Structure robuste Safety-Lock™ des roulements pour une résistance élevée aux vibrations et aux erreurs d'installation.

Haute résolution

Monotour 15 bits (safe) ou 24 bits (non safe).
Multitours 12 bits (safe).

Sûr

SIL 3, Performance Level Ple, Safety Category Cat. 3.
Information multitour entièrement redondante grâce à un engrenage multitour redondant.
Transmission par télégrammes Safety 36/37, selon BP et XP.

100 % à l'épreuve du temps

Mise en place rapide et facile de fonctionnalités et d'adaptations grâce au serveur web intégré.
Mise à jour de la cybersécurité en préparation / Haute disponibilité de l'installation, protection contre les abus (selon CEI 62443)

Fonctionnalité PROFINET la plus récente

• PROFINET IO, RT, IRT permet l'intégration dans des applications avec différentes exigences en termes de performances.
• Supporte le mode isochrone et peut ainsi s'implémenter dans des réseaux pour des temps réels durs avec des cycles d'horloge jusqu'à 500 ?s.
• PROFINET v2.4.1, Encoderprofil V 4.2, PROFIsafe Profil v2.6.1, PROFIdrive Profil v4.2
• Idéal pour des applications hautement synchrones comme p. ex. la synchronisation d'axes.
• Interopérabilité entre différents constructeurs de commandes et d'entraînements grâce au profil PROFIdrive.
• Serveur web intégré pour la mise à jour du firmware.
