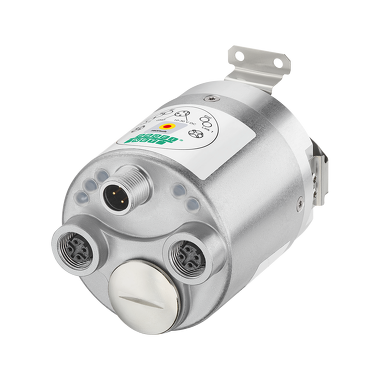

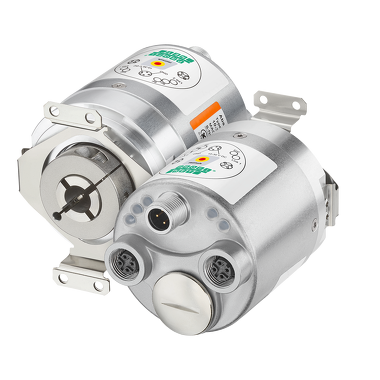

Codeur Absolu multitour - Sendix S5888FS3

Pour les applications de sécurité - codeurs Sendix S58 PROFIsafe
Les codeurs optiques absolus Sendix S58 PROFIsafe sont basés sur la nouvelle plateforme de codeurs Ethernet industriel de Kübler et sont donc conçus dès aujourd'hui pour les futurs concepts de l'industrie 4.0. Le serveur web intégré en est un exemple : Les fonctionnalités ou les ajustements peuvent être mis en œuvre rapidement et facilement à tout moment. En tant que codeurs certifiés SIL3 / PLe avec conception redondante et interface PROFINET, ils prennent en charge le profil PROFIsafe et sont prédestinés aux applications de sécurité.

Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
3/8 " axe creux, borgne
10 mm axe creux, borgne
12 mm axe creux, borgne
14 mm axe creux, borgne
15 mm axe creux, borgne
1/2 " axe creux, borgne
Type de bride
Stator anti-rotation FS
Jeu de support FS rigide
Jeu de support FS flexible
Ø 58.00 mm
Température de fonctionnement
-40 °C ... +80 °C
Indice de protection
IP65IP67
Raccordements
Connecteur M12 axial
Vitesse de rotation max.
9.000 min-1
Poids
450 g
Électrique
Balayage
optique
Résolution max.
24 Bit Monotour12 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
PROFIsafe
PROFINET IO
Options
sur demande
Protection EX zone 2/22Test au brouillard salin
Fiche technique
Sendix S5868FS3 / S5888FS3 PROFIsafe
PDF ? 1,1 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
S58 - Safety-Ethernet (incl. ATEX)
PDF ? 1,5 MB | 09.2025
DE
EN
FR
IT
Supplément aux instructions de service accouplement statorique (FS)
Multilingue:
Allemand, Anglais
PDF ? 603,1 KB | 09.2025
8.0010.4051.00FS - Accessoires arrêt de couple, rigide (FS)
Multilingue:
Allemand, Anglais
PDF ? 669,8 KB | 09.2025
8.0010.4047.00FS - Accessoires arrêt de couple, flexible (FS)
Multilingue:
Allemand, Anglais
PDF ? 105,7 KB | 09.2025
Manuel
Capteurs avec interface PROFIsafe
PDF ? 7,3 MB | 09.2025
DE
EN
Paramètres de sécurité
Sistema-Bibliothèque
Multilingue:
Allemand, Anglais, Français
ZIP ? 6,3 MB | 09.2025
XML VDMA 66413
Multilingue:
Allemand, Anglais
ZIP ? 3,3 MB | 09.2025
Certificat de conformité
Sendix S58x8FS3 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 194,0 KB | 09.2025
Fichier périphérique
Sendix S58x8 FS3 PROFIsafe GSDML
ZIP ? 8,7 KB | 09.2025
Logiciel
Sendix S58x8 FS3 PROFIsafe TCI Tool
ZIP ? 15,4 MB | 09.2025
PRONETA - PROFINET Network Analyzer Tool
Website
CAD mécanique / STEP
S5878FS / S5888FS
ZIP ? 3,6 MB | 09.2025
CAD électronique / ePlan
S5888FS
ZIP ? 11,7 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
Sendix F58xx PROFINET IO
PDF ? 121,8 KB | 09.2025
EN
Sendix S58xx_FS3 PROFIdrive
PDF ? 75,3 KB | 09.2025
EN
Sendix S58x8FS3 - Certificat d'examen CE de type
PDF ? 664,6 KB | 09.2025
EN
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF ? 39,6 KB | 09.2025
DE
EN
S58x8 FS3 PROFIsafe PNO
PDF ? 73,8 KB | 09.2025
EN
YouTube Video
Integration of an S58x8FS3 PROFIsafe Encoder in TIA Portal
Website
Fiable et sûr
Robuste
Structure robuste Safety-Lock™ des roulements pour une résistance élevée aux vibrations et aux erreurs d'installation.
Haute résolution
Monotour 15 bits (safe) ou 24 bits (non safe).
Multitours 12 bits (safe).
Sûr
SIL 3, Performance Level Ple, Safety Category Cat. 3.
Information multitour entièrement redondante grâce à un engrenage multitour redondant.
Transmission par télégrammes Safety 36/37, selon BP et XP.
100 % à l'épreuve du temps
Mise en place rapide et facile de fonctionnalités et d'adaptations grâce au serveur web intégré.
Mise à jour de la cybersécurité en préparation / Haute disponibilité de l'installation, protection contre les abus (selon CEI 62443)
Fonctionnalité PROFINET la plus récente
PROFINET IO, RT, IRT permet l'intégration dans des applications avec différentes exigences en termes de performances.
Supporte le mode isochrone et peut ainsi s'implémenter dans des réseaux pour des temps réels durs avec des cycles d'horloge jusqu'à 500 ?s.
PROFINET v2.4.1, Encoderprofil V 4.2, PROFIsafe Profil v2.6.1,PROFIdrive Profil v4.2
Idéal pour des applications hautement synchrones comme p. ex. la synchronisation d'axes.
Interopérabilité entre différents constructeurs de commandes et d'entraînements grâce au profil PROFIdrive.
Serveur web intégré pour la mise à jour du firmware.
