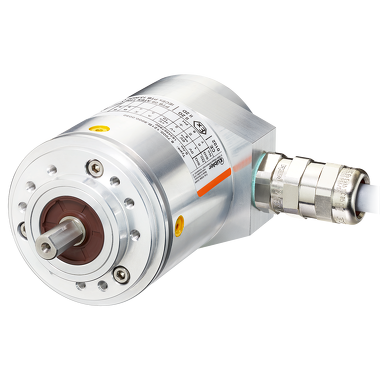

Codeur Absolu multitours - Sendix 7168

Communication par bus de terrain dans l'industrie minière : Codeur avec agrément minier M2.

Les codeurs absolus multitours Sendix 7168 / 7188 dans un boîtier compact en acier inoxydable de 70 mm avec interface CANopen et capteurs optiques sont certifiés ATEX/IECEx - pour les exploitations minières. Les codeurs résistants aux chocs et aux vibrations fonctionnent de manière flexible avec une résolution totale jusqu'à 28 bits et sont disponibles en version axiale et radiale.

Mécaniquement

• Dimension
  Ø 70 mm
• Type d'arbre
  10 mm arbre, avec méplat
  12 mm arbre, avec rainure de clavette
• Type de bride
  Bride synchro / servo
  Bride de serrage
  Ø 70.00 mm
• Température de fonctionnement
  -40 °C ... +60 °C
• Indice de protection
  IP67
• Raccordements
  Câble axial
  Câble radial
• Vitesse de rotation max.
  6.000 min-1
• Poids
  2800 g

Électrique

• Balayage
  optique
• Résolution max.
  16 Bit Monotour
  12 Bit Multitours
• Tension d'alimentation
  10...30 V DC
• Interfaces
  CANopen

Fiche technique

Sendix 7168 / 7188 CANopen
PDF ? 746,4 KB | 09.2025
DE
EN
FR

Instructions d'utilisation

Sendix 7100, 7120, 7153, 7158, 7163, 7168, 7173, 7183, 7178, 7188
PDF ? 3,6 MB | 09.2025
DE
EN
FR

Manuel

Capteurs rotatifs avec interface CANopen
PDF ? 7,4 MB | 09.2025
DE
EN

Paramètres de sécurité

Sendix 7168 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 242,3 KB | 09.2025

Fichier périphérique

Sendix 71x8 CANopen
ZIP ? 17,3 MB | 09.2025

Certificats Produits

71xx - ATEX Certificat d'examen UE de type
PDF ? 782,7 KB | 09.2025
DE
EN

71xx - IECEx Certificat de conformité

Compact et sûr
Installation possible dans des espaces d'installation limités.
Faible profondeur de montage, diamètre 70 mm.
Sortie de câble compacte axiale ou radiale.
Reste étanche même dans des conditions d'utilisation difficiles et offre une protection élevée contre les pannes de terrain (indice de protection IP67).

Protection contre les explosions
Permis d'exploitation minière.
Type « Enveloppe résistante à la pression ».
ATEX avec certificat d'examen de type CE.
IECEx avec certificat de conformité (CoC).
