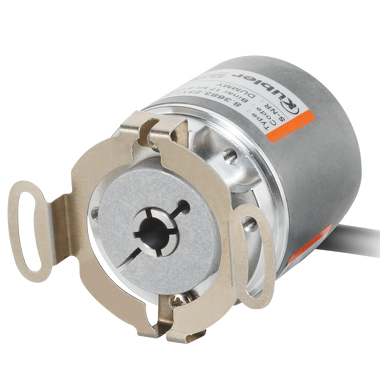

Codeur Absolu multitours - Sendix F3688
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Intelligent Scan Technology™ - puissant et économique à la fois.
Les codeurs absolus multitours Sendix F3668 / F3688 avec technologie brevetée Intelligent Scan Technology™ et interface CANopen se distinguent par leur robustesse et leur compacité particulières. Avec des dimensions de 36 x 42 mm seulement, un arbre creux ou un arbre creux à trou borgne jusqu'à 10 mm est possible. La technologie des capteurs optiques de haute précision permet d'atteindre une résolution jusqu'à 16 bits monotour et jusqu'à 16 bits multitours.
Mécaniquement
Dimension
Ø 36 mm
Type d'arbre
6 mm axe creux, borgne
8 mm axe creux, borgne
10 mm axe creux, borgne
1/4 " axe creux, borgne
Type de bride
Ø 36.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP65
Raccordements
Câble tangentiel
Vitesse de rotation max.
10.000 min-1
Poids
200 g
Électrique
Balayage
optique
Résolution max.
16 Bit Monotour
16 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
CANopen
Fiche technique
Sendix F3668 / F3688 CANopen
PDF ? 1,0 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Manuel
Capteurs rotatifs avec interface CANopen
PDF ? 7,4 MB | 09.2025
DE
EN
Paramètres de sécurité
Sendix F3688 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 242,9 KB | 09.2025
Certificat de conformité
Sendix F3668 / F3688 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 388,3 KB | 09.2025
Fichier périphérique
Sendix F36x8 CANopen
ZIP ? 1,2 MB | 09.2025
CAD mécanique / STEP
Sendix F3688
ZIP ? 6,5 MB | 09.2025
CAD électronique / ePlan
Sendix F3668 / F3688
ZIP ? 2,7 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF ? 39,6 KB | 09.2025
DE
EN
Fiable et insensible
Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.
Le nombre réduit de composants assure l'insensibilité.
Grâce à l'indice de protection IP67 et à une large plage de température de -40°C à +85°C, il peut également être utilisé à l'extérieur.
Technologie brevetée Intelligent Scan Technology™ avec toutes les fonctions mono et multitours sur un seul OptoASIC - donc une fiabilité optimale, une haute résolution jusqu'à 32 bits et une insensibilité magnétique à 100 %.
Performance des bus de terrain des plus modernes
CANopen avec profil actuel du codeur.
Services LSS pour la configuration de l'adresse de nœud et de la vitesse de transmission en bauds.
Mappage variable PDO dans la mémoire.
Fonction universelle de mise à l'échelle.
Les codeurs absolus multitours Sendix F3668 / F3688 avec technologie brevetée Intelligent Scan Technology™ et interface CANopen se distinguent par leur robustesse et leur compacité particulières. Avec des dimensions de 36 x 42 mm seulement, un arbre creux ou un arbre creux à trou borgne jusqu'à 10 mm est possible. La technologie des capteurs optiques de haute précision permet d'atteindre une résolution jusqu'à 16 bits monotour et jusqu'à 16 bits multitours.
Mécaniquement
Dimension
Ø 36 mm
Type d'arbre
6 mm axe creux, borgne
8 mm axe creux, borgne
10 mm axe creux, borgne
1/4 " axe creux, borgne
Type de bride
Ø 36.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP65
Raccordements
Câble tangentiel
Vitesse de rotation max.
10.000 min-1
Poids
200 g
Électrique
Balayage
optique
Résolution max.
16 Bit Monotour
16 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
CANopen
Fiche technique
Sendix F3668 / F3688 CANopen
PDF ? 1,0 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Manuel
Capteurs rotatifs avec interface CANopen
PDF ? 7,4 MB | 09.2025
DE
EN
Paramètres de sécurité
Sendix F3688 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 242,9 KB | 09.2025
Certificat de conformité
Sendix F3668 / F3688 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 388,3 KB | 09.2025
Fichier périphérique
Sendix F36x8 CANopen
ZIP ? 1,2 MB | 09.2025
CAD mécanique / STEP
Sendix F3688
ZIP ? 6,5 MB | 09.2025
CAD électronique / ePlan
Sendix F3668 / F3688
ZIP ? 2,7 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF ? 39,6 KB | 09.2025
DE
EN
Fiable et insensible
Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.
Le nombre réduit de composants assure l'insensibilité.
Grâce à l'indice de protection IP67 et à une large plage de température de -40°C à +85°C, il peut également être utilisé à l'extérieur.
Technologie brevetée Intelligent Scan Technology™ avec toutes les fonctions mono et multitours sur un seul OptoASIC - donc une fiabilité optimale, une haute résolution jusqu'à 32 bits et une insensibilité magnétique à 100 %.
Performance des bus de terrain des plus modernes
CANopen avec profil actuel du codeur.
Services LSS pour la configuration de l'adresse de nœud et de la vitesse de transmission en bauds.
Mappage variable PDO dans la mémoire.
Fonction universelle de mise à l'échelle.
