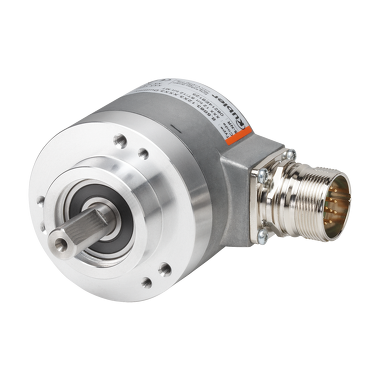

Codeur Absolu multitours - Sendix F5868

Intelligent Scan Technology™ - codeur de bus de terrain électronique.

Les codeurs absolus multitours Sendix F5868 / F5888 avec l'interface CANopen et la technologie brevetée Intelligent Scan Technology™ sont des codeurs optiques à haute résolution sans engrenages avec insensibilité magnétique à 100%. Résolution totale 32 bits, arbre creux jusqu'à 15 mm et fonctionnalités CANopen selon le profil actuel du codeur.

Mécaniquement

• Dimension: Ø 58 mm
• Type d'arbre:
  • 6 mm arbre, avec méplat
  • 10 mm arbre, avec méplat
  • 1/4" arbre, avec méplat
  • 3/8" arbre, avec méplat
• Type de bride:
  • Bride synchro / servo
  • Bride de serrage
  • Bride carrée
• Température de fonctionnement: -40 °C ... +80 °C
• Indice de protection: IP65, IP67
• Raccordements: Câble radial, Connecteur M12 radial
• Vitesse de rotation max.: 12.000 min-1
• Poids: 450 g

Électrique

• Balayage: optique
• Résolution max.: 16 Bit Monotour, 16 Bit Multitours
• Tension d'alimentation: 10...30 V DC
• Interfaces: CANopen

Fiche technique

• Sendix F5868 / F5888 CANopen
  PDF ? 1,3 MB | 09.2025
• DE, EN, FR

Instructions d'utilisation

• Instructions d'utilisation des codeurs avec ATEX 2/22
  Multilingue: Allemand, Anglais, Français, Italien, Espagnol
  PDF ? 3,6 MB | 09.2025
• Instructions d'utilisation des codeurs
  Multilingue: Allemand, Anglais, Français
  PDF ? 2,9 MB | 09.2025

Manuel

• Capteurs rotatifs avec interface CANopen
  PDF ? 7,4 MB | 09.2025
• DE, EN

Paramètres de sécurité

• Sendix F5868 MTTFd
  Multilingue: Allemand, Anglais
  PDF ? 157,9 KB | 09.2025

Certificat de conformité

• Sendix F5868 / F5888 CANopen CE
  Multilingue: Allemand, Anglais, Français
  PDF ? 385,5 KB | 09.2025

Fichier périphérique

• Sendix F58x8 CANopen
  ZIP ? 11,2 KB | 09.2025

CAD mécanique / STEP

• Sendix F5858 / F5868
  ZIP ? 36,3 MB | 09.2025

CAD électronique / ePlan

• Sendix F5868 / F5888 CANopen
  ZIP ? 4,8 MB | 09.2025

Certificats Produits

• UL CoC USA/ Canada - Encodeurs rotatifs
  PDF ? 503,1 KB | 09.2025
• Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
  PDF ? 39,6 KB | 09.2025

Fiable et insensible

Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation. Grâce à l'indice de protection IP67 et à une large plage de température de -40°C à +80°C, il peut également être utilisé à l'extérieur.

Intelligent Scan breveté Technology™ avec toutes les fonctions mono- et multitours sur un seul OptoASIC - donc une fiabilité optimale, une haute résolution jusqu'à 32 bits et une insensibilité magnétique à 100 %.

Performance des bus de terrain des plus modernes

CANopen avec profil actuel du codeur. Services LSS pour la configuration de l'adresse de nœud et de la vitesse de transmission en bauds. Mappage variable PDO dans la mémoire. Fonction universelle de mise à l'échelle. Résolution totale 32 bits (16 bits MT + 16 bits ST).
