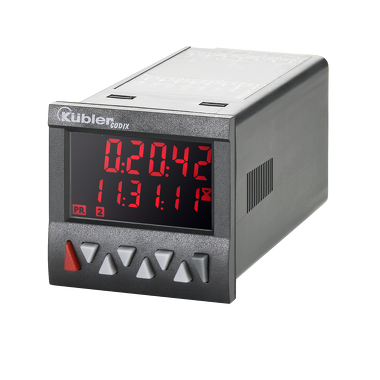

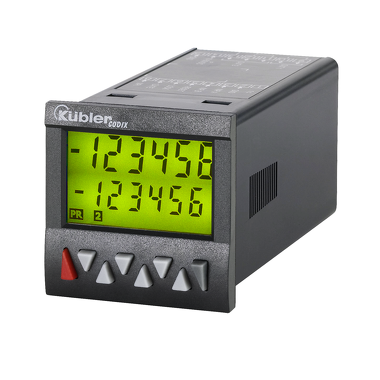

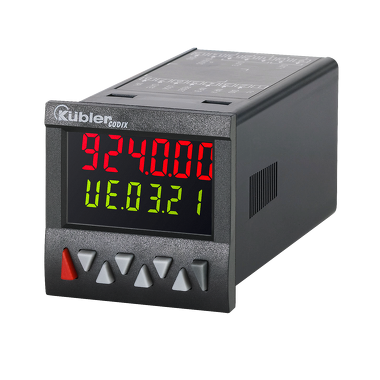

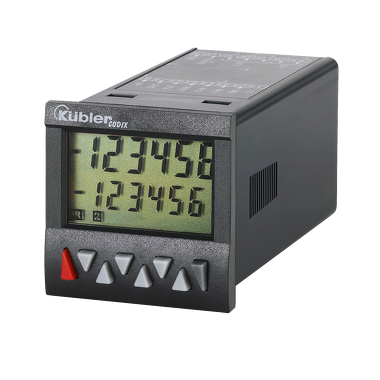

Compteur à présélection électronique - Codix 924

Compteur à présélection d'impulsions, tachymètre ou compteur horaire à présélection jusqu'à 6 présélections.

Le compteur Codix à présélection multifonction 923 / 924 peut être utilisé universellement. En tant que compteur d'impulsion à présélection, tachymètre ou compteur horaire à présélection avec jusqu'à 6 présélections, il offre les possibilités les plus variées pour résoudre des tâches de surveillance dans n'importe quelle application. Avec l'affichage à 2 lignes dans 4 variantes différentes, le compteur offre une très bonne lisibilité et grâce aux touches décadaires bien visibles, sa programmation est très facile. Avec le compteur de lots ou la fonction de totalisation globale, il est possible de réaliser des processus plus complexes.

Mécaniquement

Modèle
Appareil multifonctions électronique

Fonctions
Appareils multifonctions
Fréquencemètre
Compteur horaire à présélection
Mesure de temps court
Tachymètre avec valeurs limites
Afficheur de position avec seuils

Dimension
48 x 48 mm | 45 x 45 mm

Indice de protection
IP65

Température de fonctionnement
-20 °C ... +65 °C

Poids
125 g

Reset
électronique

(1) Montage
En façade

Électrique

Tension d'alimentation
24 (± 10%) V AC
100...240 (± 10%) V AC
10...30 V DC

Signal d'entrée
NPN
PNP

Signal de sortie
2 x Optokoppler
6 x Optokoppler
2 x Relais
4 x Relais

Fiche technique
Codix 923 / 924
PDF ? 1,1 MB | 09.2025
DE
EN
FR

Instructions d'utilisation
Codix 924-4
Multilingue: Allemand, Anglais, English (USA), Français, Italien, Espagnol
PDF ? 2,9 MB | 09.2025

Codix 924-6
Multilingue: Allemand, Anglais, English (USA), Français, Italien, Espagnol
PDF ? 3,1 MB | 09.2025

Codix 924
Multilingue: Allemand, Anglais, English (USA), Français, Italien, Espagnol
PDF ? 2,8 MB | 09.2025

Instruction de programmation
Codix 924
PDF ? 283,1 KB | 09.2025
DE

Codix 924-4
PDF ? 273,7 KB | 09.2025
DE

Codix 924-6
PDF ? 274,0 KB | 09.2025
DE

Certificat de conformité
Codix 923 / 924 CE
Multilingue: Allemand, Anglais, Français
PDF ? 109,6 KB | 09.2025

CAD mécanique / STEP
Codix 923/924
? 15,0 MB | 09.2025

CAD électronique / ePlan
Codix 924
ZIP ? 2,7 MB | 09.2025

Certificats Produits
UL Canada - Compteur et afficheurs de process
PDF ? 78,6 KB | 09.2025
EN

UL USA - Compteur et afficheurs de process
PDF ? 76,1 KB | 09.2025
EN

Multifonctionnel

• Compteur, tachymètre et compteur de temps dans un seul appareil
• Peut être utilisé comme compteur à présélection, compteur de lots ou compteur totalisateur
• Présélections : 923: 1, 924: 2, 924-4: 4, 924-6: 6
• Sortie de relais ou d'optocoupleurs
• De nombreux modes de comptage pour les impulsions, le temps et la fréquence
• Affichage échelonnable avec le facteur multiplicateur et diviseur
• Valeur à définir
• Formation de la valeur moyenne, retard de démarrage (tachymètre)
• Les présélections progressives ou relatives (épargnent une nouvelle programmation du signal préalable)
• Tension d'alimentation multi-secteurs

Rapide et confortable

• Entrée directe des présélections par les touches frontales ou l'entrée d'apprentissage
• Rapidement installé par des bornes à vis enfichables
• Fréquence de comptage max. 65 kHz
• Affichage simultané de la valeur réelle et des présélections, nombre de lots ou du total
• Symboles pour présélection affichée et état des sorties
• 3 réglages prédéfinis de paramètres
• Entrée directe dans la programmation
• Faible profondeur de montage
• Modes RESET en 4 étapes
• Verrouillage du clavier en 3 étapes
• Affichage multicolore pour une meilleure différenciation
