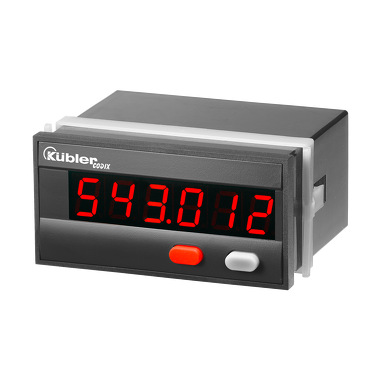

Compteur horaire électronique - Codix 543

Compteur de temps avec 4 modes d'entrée de démarrage.
Le Codix 543 est un compteur de temps, un compteur horaire chronomicromètre avec alimentation électrique avec 4 types d'entrées de démarrage et une base temporelle réglable individuellement. L'affichage LED à 6 chiffres indique les signaux d'entrée NPN, PNP pour mesurer la largeur des impulsions ou la durée des périodes.
Modèle
Électronique
Fonctions
Compteur de temps/horaire
Mesure de temps court
Dimensions
96 x 48 mm | 92 x 45 mm
Indice de protection
IP65
Température de fonctionnement
-20 °C ... +65 °C
Poids
150 g
Reset
Électronique
Montage
En façade
Électrique
Tension d'alimentation
100...240 (± 10%) V AC
10...30 V DC
Signal d'entrée
NPN
PNP
Fiche technique
Codix 543
PDF – 893,4 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
Codix 541 - 544
Multilingue :
Allemand, Anglais, English (USA), Français, Italien, Espagnol
PDF – 920,0 KB | 09.2025
Instruction de programmation
Codix 543
Multilingue :
Allemand, Anglais, Français, Italien, Espagnol
PDF – 215,7 KB | 09.2025
Certificat de conformité
Codix 54x CE
Multilingue :
Allemand, Anglais, Français
PDF – 103,1 KB | 09.2025
CAD mécanique / STEP
Codix 54x
PDF – 9,6 MB | 09.2025
Certificats Produits
UL Canada - Compteur et afficheurs de process
PDF – 78,6 KB | 09.2025
EN
UL USA - Compteur et afficheurs de process
PDF – 76,1 KB | 09.2025
EN
À haut rendement
Grande précision sur la base de temps à quartz
Boîtier robuste - protégé par IP65
Affichage LED très clair, hauteur 14 mm
Base de temps réglable individuellement
- Heures, minutes ou secondes réglables plus précisément par le point décimal sur 3 chiffres après la virgule max.
- La plus petite résolution possible : Millisecondes
- Base de temps en heures (minutes et secondes comme affichage en temps réel)
Temps de démarrage court : Après la mise sous tension, saisit les impulsions entrantes après 16 ms => pas de perte d'impulsions avec démarrage simultané du moteur.
Fonction marche/arrêt réglable individuellement : Par 2 entrées marche/arrêt, 4 différents principes de mesure peuvent être réalisés, comme p. ex une mesure de la durée de la largeur des impulsions active ou passive, une mesure de la durée de la période avec une entrée ou avec des entrées séparées.
Convivial et universel
Grandes touches : Permutation obtenue en appuyant sur l'une des deux touches (pouvant être commandée aussi avec des gants)
Programmation
- Programmation et commande faciles et uniformes grâce à la programmation en texte clair
- Entrée dans la programmation également pendant l'utilisation avec interrogation de sécurité
Remise à zéro manuelle ou électrique : Sécurisé contre les fausses manipulations par la fonction de remise à zéro verrouillable
Valeur à définir librement programmable (temps de démarrage où commence le comptage du temps)
Alimentation CA ou CC, avec tension d'alimentation du capteur
Outres les entrées HTL, des appareils avec niveau d'entrée de 5 V.c.c. pour utilisation comme affichage parallèle à la commande programmable disponible
En option avec sortie : Cadence 1 Hz avec mesure active du temps
