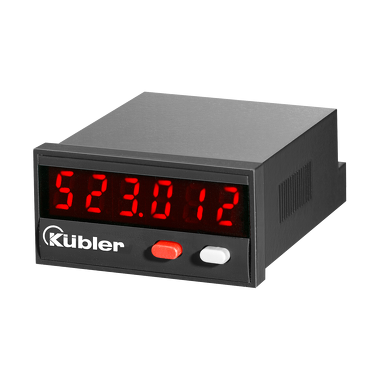

Compteur horaire électronique - Codix 523

Compteur de temps avec 4 modes d'entrée de démarrage.

Le Codix 523 est un compteur de temps, un compteur horaire ou un chronomicromètre avec alimentation électrique avec 4 types d'entrées de démarrage et une base temporelle réglable individuellement. L'affichage LED à 6 chiffres indique les signaux d'entrée NPN, PNP pour mesurer la largeur des impulsions ou la durée des périodes.

Mécaniquement

• Modèle : électronique
• Fonctions : Compteur de temps/horaire, Mesure de temps court
• Dimensions : 48 x 24 mm | 45 x 22 mm
• Indice de protection : IP65
• Température de fonctionnement : -20 °C ... +65 °C
• Poids : 50 g
• Reset : électronique
• Montage : En façade

Électrique

• Tension d'alimentation : 10...30 V DC
• Signal d'entrée : NPN, PNP

Fiche technique

Codix 523 PDF ? 632,5 KB | 09.2025

DE, EN, FR

Instructions d'utilisation

Codix 521 - 524 Multilingue: Allemand, Anglais, Français, Italien, Espagnol PDF ? 1,7 MB | 09.2025

Instruction de programmation

Codix 523 Multilingue: Allemand, Anglais, Français, Italien, Espagnol PDF ? 794,3 KB | 09.2025

Certificat de conformité

Codix 52x CE Multilingue: Allemand, Anglais, Français PDF ? 101,8 KB | 09.2025

CAD mécanique / STEP

Codix 52x ? 2,8 MB | 09.2025

CAD électronique / ePlan

Codix 523 ZIP ? 1,6 MB | 09.2025

Certificats Produits

UL Canada - Compteur et afficheurs de process PDF ? 78,6 KB | 09.2025 EN

UL USA - Compteur et afficheurs de process PDF ? 76,1 KB | 09.2025 EN

À haut rendement

Grande précision sur la base de temps à quartz
Boîtier robuste - protégé par IP65
Affichage LED très clair, hauteur 8 mm
Base de temps réglable individuellement

• Heures, minutes ou secondes, jusqu'au point décimal réglable avec encore plus de précision jusqu'à 3 décimales max
• La plus petite résolution possible : Millisecondes
• Base de temps en heures (minutes et secondes comme affichage en temps réel)

Temps de démarrage court - après la mise sous tension, saisit les impulsions entrantes après 16 ms => pas de perte d'impulsions avec un démarrage simultané du moteur

Fonction marche/arrêt réglable individuellement : Par 2 entrées marche/arrêt, 4 différents principes de mesure peuvent être réalisés, comme p. ex une mesure de la durée de la largeur des impulsions active ou passive, une mesure de la durée de la période avec une entrée ou avec des entrées séparées.

Facile d'utilisation et universel

• Grandes touches - Permutation en appuyant sur l'une des deux touches (pouvant être commandées aussi avec des gants)
• Programmation
• Programmation et commande faciles et uniformes grâce à la programmation en texte clair.
• Entrée dans la programmation également pendant l'utilisation avec interrogation de sécurité

Remise à zéro manuelle ou électrique - Sécurisé contre les fausses manipulations par la fonction de remise à zéro verrouillable

Valeur à définir librement programmable - Temps de démarrage où commence le comptage du temps

Outre les entrées HTL, il existe aussi des appareils avec 4 ... 30 niveaux d'entrées V.c.c. pour une utilisation comme affichage parallèle à la commande programmable

En option avec sortie : Cadence 1 Hz avec mesure active du temps
