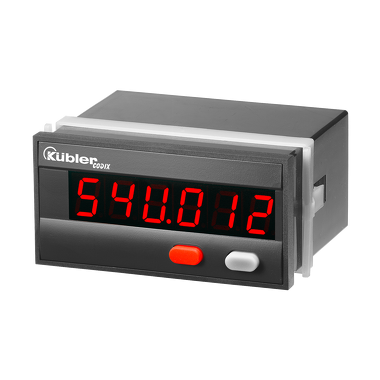

Compteur multifonctions électronique - Codix 54U

Afficheur multifonction avec 4 fonctions doubles.

Le Codix 54U est un compteur double fonction avec alimentation électrique et 4 fonctions regroupées en un seul appareil :

• Compteur avec 2 plages de totalisation
• Compteur totalisateur et compteur de temps
• Compteur totalisateur et compteur de fréquences
• Compteur de temps avec 2 plages horaires

Pour des impulsions de comptage rapides et lentes avec un affichage LED à 6 chiffres pour les signaux d'entrée NPN, PNP.

Mécaniquement

Modèle : Apareil double fonction électronique

Fonctions :

• Compteur d'impulsions
• Fréquencemètre
• Tachymètre sans valeurs limites
• Compteur de temps/horaire
• Mesure de temps court
• Afficheur à double fonction

Dimensions : 96 x 48 mm | 92 x 45 mm

Indice de protection : IP65

Température de fonctionnement : -20 °C ... +65 °C

Poids : 150 g

Reset : électronique

(1) Montage | En façade

Électrique

Tension d'alimentation : 100...240 (± 10%) V AC, 10...30 V DC

Signal d'entrée :

• NPN
• PNP

Fiche technique :

• Codix 54U PDF – 954,0 KB | 09.2025
• Langues disponibles : Allemand, Anglais, Français

Instructions d'utilisation :

• Codix 54U PDF – 2,4 MB | 09.2025
• Multilingue : Allemand, Anglais, Français, Italien, Espagnol

Instruction de programmation :

• Codix 54U PDF – 221,1 KB | 09.2025
• Multilingue : Allemand, Anglais, Français, Italien, Espagnol

Certificat de conformité :

• Codix 54x CE PDF – 103,1 KB | 09.2025
• Multilingue : Allemand, Anglais, Français

CAD mécanique / STEP :

• Codix 54x PDF – 9,6 MB | 09.2025

Certificats Produits :

• UL Canada - Compteur et afficheurs de process PDF – 78,6 KB | 09.2025
• UL USA - Compteur et afficheurs de process PDF – 76,1 KB | 09.2025

À haut rendement

• Entrée de comptage et de fréquence rapide, fréquence d'entrée de 60 kHz maxi
• Boîtier robuste - protégé par IP65
• Affichage LED très clair, hauteur 14 mm, à 6 chiffres
• Procédé de mesure de fréquence exact et à haute précision (HRA - High Rate Accuracy System) Les fréquences jusqu'à 38 Hz sont évaluées par une mesure de la durée de la période. Les fréquences > 38 Hz sont évaluées par une mesure spéciale de la durée d'ouverture. Ainsi, une très grande précision < 0,1% est obtenue, malgré le temps d'ouverture réduit. Le résultat de la mesure est à disposition après 50 ms maxi.
• Temps de démarrage court - après la mise sous tension, saisit les impulsions entrantes après 16 ms => pas de perte d'impulsions avec un démarrage simultané du moteur

Convivial et universel

• Grandes touches (peuvent être commandées aussi avec des gants)
• Programmation :
• Programmation et commande faciles et uniformes grâce à la programmation en texte clair.
• Entrée dans la programmation également pendant l'utilisation avec interrogation de sécurité
• Commutation de l'affichage en appuyant sur le bouton droit
• Facteur d'échelle réglable individuellement : Facteur multiplicateur et diviseur (0,0001…99,9999), pour représenter des unités correspondantes p. ex. quantité en 1/10 litres et débit de refoulement en l/mn
• Facteurs séparés pour comptage de la fréquence et des impulsions
• Alimentation AC ou DC
• Entrées : Outres les entrées HTL, des appareils avec niveau d'entrée de 5 V.c.c. sont disponibles pour utilisation comme affichage parallèle à la commande programmable
• Compteurs de temps spéciaux : Compteur de temps ou horaire avec différentes mesures de marche/arrêt, réglage du temps en heures, minutes ou secondes, avec point décimal, résolutions programmables jusqu'à 1/1000
