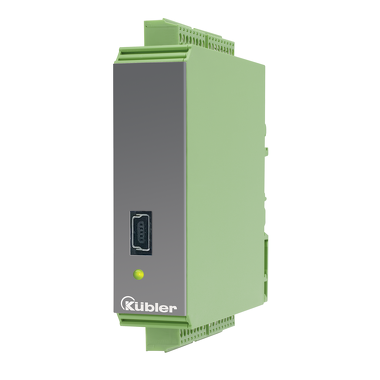

Convertisseurs de signal - SK 1S1D-1A2RS

Convertisseur de signal universel pour signaux d'entrée analogiques.

Le convertisseur de signal SK 1S1D-1A2RS a été conçu spécialement pour des applications industrielles nécessitant la conversion d'une information numérique ou disponible au format SSI émise par un capteur ou un codeur en un signal analogique ou en un format série RS232/RS485. Cet appareil dispose de 6 bornes à visser. Ce module se monte rapidement et confortablement dans les armoires électriques sur des profilés chapeau standards du commerce.

Mécaniquement

• Dimension
  23 mm x 102 mm x 102 mm
• Température de fonctionnement
  0 °C ... 45 °C
• Indice de protection
  IP20
• Raccordements
  Bornes à vis

Électrique

• Interfaces des entrées
  4 Last, 3 SignalHTLTTL / RS422SSI, binärSSI, grayPrinter CR/LF
• Interfaces des sorties
  Analog ±10 VAnalog 0...10 VAnalog 0...20 mAAnalogique 4...20 mARS232RS485
• Tension d'alimentation
  18...30 V DC

Fiche technique

• SK 1S1D-1A2RS
  PDF ? 745,8 KB | 09.2025
• DE
  EN
  FR

Instructions d'utilisation

• SK 1S1D-1A2RS
  PDF ? 2,7 MB | 09.2025
• DE
  EN
  FR
• OS10 - Logiciel standard
  PDF ? 5,4 MB | 09.2025
• DE
  EN

Certificat de conformité

• SK 1S1D-1A2RS CE
  Multilingue:
  Allemand, Anglais, Français
  PDF ? 133,8 KB | 09.2025

Logiciel

• Standard + SafeConfig OS10
  Multilingue:
  Allemand, Anglais, Français
  ZIP ? 75,8 MB | 09.2025

CAD mécanique / STEP

• SK 1S1D-1A2RS
  ZIP ? 263,6 KB | 09.2025

Prospectus

• Vue d'ensemble du portefeuille de convertisseurs de signaux
  Multilingue:
  Allemand, Anglais
  PDF ? 214,7 KB | 09.2025

Caractéristiques

Appareil multifonctions avec modes opératoires pour codeurs incrémentaux ou codeurs SSI absolus.
Interface RS232- / RS485 pour la lecture série des informations capteur
Sortie analogique avec facteur d'échelle, configurable pour un fonctionnement en tension ou en courant.
Fonctions complémentaires comme la suppression de bits, fonction Round Loop, etc.
Possibilité de spécification de courbes de linéarisation caractéristiques.
Programmation aisée par fonction d'apprentissage ou par PC.
Sortie de tension auxiliaire 5 et 24 V DC pour l'alimentation codeur.
Temps de conversion extrêmement courts.

Avantages

Intégration d'entrées SSI rapides dans l'automate.
Surveillance absolue SSI possible aussi avec une entrée analogique.
Lecture possible aussi via RS232/RS485.
Pour codeurs monotour et multitours avec des formats SSI de 10 ... 32 bits.
Paramétrage aisé grâce à l'interface utilisateur OSxx (Freeware).
