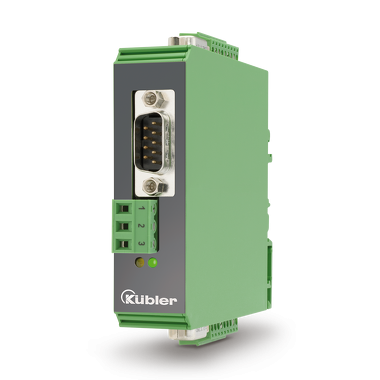

Diviseur de signal - SP 1SC-2SC2D
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Diviseur de signal - divise les signaux sans pertes sur plusieurs terminaux.
Le répartiteur de signaux SP 1SC-2SC2D est utilisé pour répartir les signaux des codeurs SinSos ou de systèmes de mesure sur plusieurs appareils terminaux de manière à éviter les pertes et les problèmes. Il dispose de 2 sorties SinCos ainsi que de 2 sorties incrémentales (HTL ou TTL / RS422). Les terminaux raccordés peuvent être commandés au choix avec des signaux SinCos ou des impulsions incrémentales. Le montage du module sur le profilé-support dans l'armoire de commande est facile et rapide.
Mécaniquement
- Dimension
22 mm x 102 mm x 102 mm - Température de fonctionnement
0 °C ... 45 °C - Indice de protection
IP20 - Raccordements
Bornes à vis
Connecteur Sub-D
Électrique
- Interfaces des entrées
SinCos - Interfaces des sorties
HTL
TTL / RS422
SinCos - Encodage des entrées
Sin+, Sin-, Cos+, Cos-, Ref+, Ref-, 0 - Encodage des sorties
A, B, 0
Sin+, Sin-, Cos+, Cos-, Ref+, Ref-
A, A|, B, B|, 0, 0| - Tension d'alimentation
17...30 V DC
Caractéristiques
- Alimentation codeur 5 V ou 24 V (commutable).
- Entrée des signaux codeur au format 1 Vss : SIN+ / SIN- / COS+ / COS- / REF+ / REF-.
- Deux sorties SinCos au même format que l'entrée.
- Deux sorties incrémentales au format A, /A, B, /B, 0, /0 individuelles.
- Réglables pour les niveaux TTL/RS422 ou HTL (10 ... 30 V DC).
- Fréquence SinCos d'entrée maximale 500 kHz.
Avantages
- Duplication sans pertes de signaux codeur.
- Conversion de signaux SinCos en signaux rectangulaires.
Fiche technique
- SP 1SC-2SC2D
PDF ? 742,8 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
- SP 1SC-2SC2D
PDF ? 395,6 KB | 09.2025
DE
EN
FR
Certificat de conformité
- SP 1SC-2SC2D CE
Multilingue:
Allemand, Anglais, Français
PDF ? 362,3 KB | 09.2025
CAD mécanique / STEP
- SP 1SC-2SC2D
ZIP ? 723,9 KB | 09.2025
Prospectus
- Vue d'ensemble du portefeuille de convertisseurs de signaux
Multilingue:
Allemand, Anglais
PDF ? 214,7 KB | 09.2025
