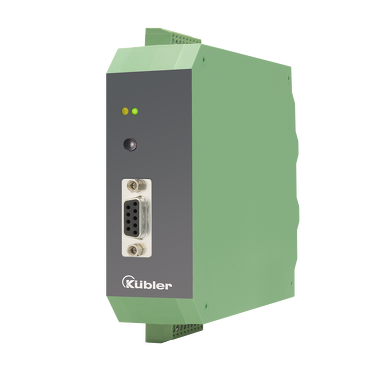

Convertisseurs de signal - SK 1SC-1D
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Convertisseur de signal - convertir, multiplie et divise les signaux de sortie.
Le convertisseur de signaux SK 1SC-1D convertit, multiplie et répartit les signaux de sortie des codeurs rotatifs Sinus-Cosinus et de systèmes de mesure comparables en signaux d'impulsions incrémentaux. Un nombre correspondant d'impulsions de sortie est interpolé à partir de chaque période du signal de tension Sinus-Cosinus en tenant compte d'un multiplicateur réglable. Le cas échéant, ce nombre peut être divisé avant la distribution. Tous les réglages sont effectués par un commutateur DIL à 8 pôles. Le montage du module sur le profilé-support dans l'armoire de commande est facile et rapide.
Mécaniquement
Dimension
40 mm x 79 mm x 91 mm
Température de fonctionnement
0 °C ... 45 °C
Indice de protection
IP20
Raccordements
Bornes à visConnecteur Sub-D
Électrique
Interfaces des entrées
SinCos
Interfaces des sorties
HTLTTL / RS422
Encodage des entrées
Sin+, Sin-, Cos+, Cos-, Ref+, Ref-, VM
Encodage des sorties
A, B, 0
A, A|, B, B|, 0, 0|
Tension d'alimentation
18...30 V DC
Fiche technique
SK 1SC-1D
PDF ? 750,7 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
SK 1SC-1D
PDF ? 1,2 MB | 09.2025
DE
EN
Certificat de conformité
SK 1SC-1D CE
Multilingue:
Allemand, Anglais, Français
PDF ? 352,0 KB | 09.2025
CAD mécanique / STEP
SK 1SC-1D
ZIP ? 544,7 KB | 09.2025
Prospectus
Vue d'ensemble du portefeuille de convertisseurs de signaux
Multilingue:
Allemand, Anglais
PDF ? 214,7 KB | 09.2025
Caractéristiques
Convertit des signaux sinusoïdaux de niveau standard 1 Vss en signaux rectangulaires incrémentaux.
Sorties A, /A, B, /B, 0, /0 (RS422 / TTL) et A, B, 0 (18 à 30 V HTL).
Multiplicateur réglable pour interpolation dans la plage 1 : 5 à 1 : 50.
Diviseur réglable 1 : 1 à 1 : 128 pour la réduction de la fréquence de sortie.
Fréquence sinusoïdale d'entrée 0 à 400 kHz.
Fréquence rectangulaire de sortie jusqu'à 4 MHz.
Filtre à transitoires activable.
Nombreuses caractéristiques comme une entrée de commande pour le déclenchement de défaut, une sortie de commande „Error“.
Avantages
Utilisation de signaux SinCos sous la forme de signaux rectangulaires dans l'automate.
Possibilité d'interpolation de signaux SinCos.
Utilisable en combinaison avec des codeurs et des capteurs.
Nombreuses possibilités de commande du convertisseur (HTL, TTL / RS422).
Le convertisseur de signaux SK 1SC-1D convertit, multiplie et répartit les signaux de sortie des codeurs rotatifs Sinus-Cosinus et de systèmes de mesure comparables en signaux d'impulsions incrémentaux. Un nombre correspondant d'impulsions de sortie est interpolé à partir de chaque période du signal de tension Sinus-Cosinus en tenant compte d'un multiplicateur réglable. Le cas échéant, ce nombre peut être divisé avant la distribution. Tous les réglages sont effectués par un commutateur DIL à 8 pôles. Le montage du module sur le profilé-support dans l'armoire de commande est facile et rapide.
Mécaniquement
Dimension
40 mm x 79 mm x 91 mm
Température de fonctionnement
0 °C ... 45 °C
Indice de protection
IP20
Raccordements
Bornes à visConnecteur Sub-D
Électrique
Interfaces des entrées
SinCos
Interfaces des sorties
HTLTTL / RS422
Encodage des entrées
Sin+, Sin-, Cos+, Cos-, Ref+, Ref-, VM
Encodage des sorties
A, B, 0
A, A|, B, B|, 0, 0|
Tension d'alimentation
18...30 V DC
Fiche technique
SK 1SC-1D
PDF ? 750,7 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
SK 1SC-1D
PDF ? 1,2 MB | 09.2025
DE
EN
Certificat de conformité
SK 1SC-1D CE
Multilingue:
Allemand, Anglais, Français
PDF ? 352,0 KB | 09.2025
CAD mécanique / STEP
SK 1SC-1D
ZIP ? 544,7 KB | 09.2025
Prospectus
Vue d'ensemble du portefeuille de convertisseurs de signaux
Multilingue:
Allemand, Anglais
PDF ? 214,7 KB | 09.2025
Caractéristiques
Convertit des signaux sinusoïdaux de niveau standard 1 Vss en signaux rectangulaires incrémentaux.
Sorties A, /A, B, /B, 0, /0 (RS422 / TTL) et A, B, 0 (18 à 30 V HTL).
Multiplicateur réglable pour interpolation dans la plage 1 : 5 à 1 : 50.
Diviseur réglable 1 : 1 à 1 : 128 pour la réduction de la fréquence de sortie.
Fréquence sinusoïdale d'entrée 0 à 400 kHz.
Fréquence rectangulaire de sortie jusqu'à 4 MHz.
Filtre à transitoires activable.
Nombreuses caractéristiques comme une entrée de commande pour le déclenchement de défaut, une sortie de commande „Error“.
Avantages
Utilisation de signaux SinCos sous la forme de signaux rectangulaires dans l'automate.
Possibilité d'interpolation de signaux SinCos.
Utilisable en combinaison avec des codeurs et des capteurs.
Nombreuses possibilités de commande du convertisseur (HTL, TTL / RS422).
