Bloc-porte vitré Crouzi Feu GV/09 SA 1V DAS FP applique - Crouzilles - Huisserie bois exotique avec vitrage Pyrobel 25 et conformité NF S 61.937-2
Description

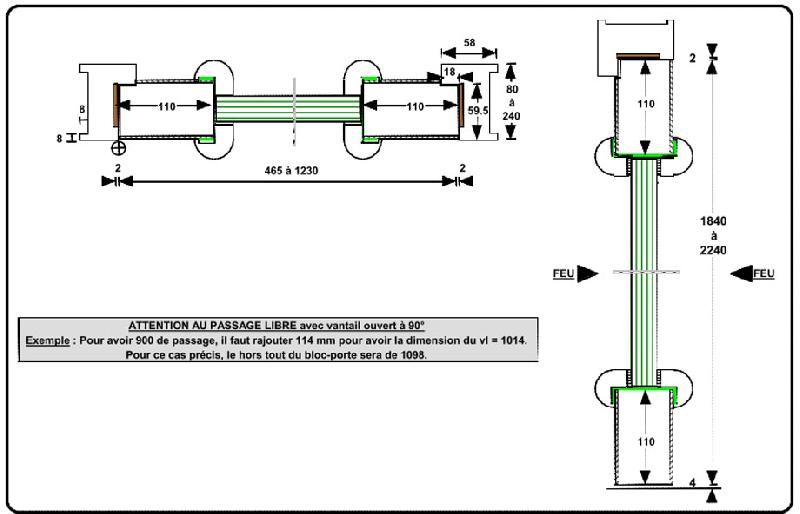

HUISSERIE BOIS
Bois exotique type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 - 4 paumelles PICARDE de 160 x 80 en acier sur butée à billes. Talon de 50 mm.
Mise en œuvre du bloc-porte dans :
- Mur banché
- Cloison maçonnée
- Cloison type carreaux de plâtre
- Cloison type cloison légère
- Cloison vitrée
ATTENTION : L'épaisseur de l'huisserie varie en fonction du type retenu.
VANTAIL
Le cadre est revêtu sur chaque face par un panneau de fibres de bois dur de 3 mm d'épaisseur environ.
Une contrefeuillure est pratiquée sur les rives verticales et transversale supérieure. La rive transversale inférieure est à coupe droite.
L'épaisseur de la porte varie suivant le revêtement de 62 à 63 mm.
JOINTS
Les joints intumescents sont collés en usine.
CARACTÉRISTIQUES GÉNÉRALES
- 1 point de fermeture (facultatif).
- Voir rubrique DIVERS pour revêtements, protections et garantie.
CONFORMITÉ À LA NORME NF S 61.937-2
Ferme-porte GEZE TS 5000 ou TS 5000 L avec glissière standard + ventouse 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou à émission (pose au mur).
Possibilité de remplacer le ferme-porte avec ventouse par ferme-porte GEZE TS 5000 E ou TS 5000 L-E ou TS 5000 EFS (24 Vcc type à rupture) qui intègre le dispositif d'arrêt électromagnétique.
VITRAGE INTÉRIEUR
- PYROBEL 25
VARIANTES AUTORISÉES
- Le vantail peut être équipé d'un, deux ou trois vitrages (dans le cas des deux ou trois vitrages, les traverses intermédiaires peuvent être placées à n'importe quelle hauteur).
- Possibilité d'équiper l'huisserie avec joint isophonique qualité “feu”. Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l'enlever avant utilisation.
- Parcloses affleurantes.
- Les 4 paumelles peuvent être remplacées par 3 paumelles “invisibles” TECTUS TE 540 3D A8 (en complément un renfort de paumelle JPM est obligatoire). ATTENTION : l'huisserie passe de 58 mm de large à 70 mm de large avec les TECTUS.
- Contact de position de sécurité (porte fermée) 10405 (EFF-EFF), placé dans le montant de l'huisserie côté paumelles.
- Verrouillage d'issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l'huisserie SMA (SEVA). ATTENTION : la traverse d'huisserie passe de 58 mm à 80 mm.
- Serrure 1 point à mortaiser.
- Gâche électrique PROFIX 118 - 128 - 138 (EFF-EFF).
- Verrouillage d'issue de secours ou contrôle d'accès par serrure électrique encastrée type KEL série 500 (ABLOY) avec rainure pour passe-câble et pose d'une jarretière FM2500 (JPM).
- Antipanique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM).
- Condamnation du vantail par serrure 2 points en applique CAVERS (STYL'BARR), pour cylindre européen.
- Verrouillage d'issue de secours ou contrôle d'accès par serrure électrique à poser en applique sur la traverse EDAS/1V (SERSYS), VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA). ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n'existe qu'en 24 volts.
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- Bandeau ventouse électromagnétique réf. CPERG-2 (SEWOSY)
CLOISON VITRÉE
- Hauteur totale maximale : 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d'un montage à facette ou avec une jonction poteau en angle).
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.
CLOISON VITRÉE BORD À BORD VISION LINE
- Hauteur maximale : 3000
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison.
