Description

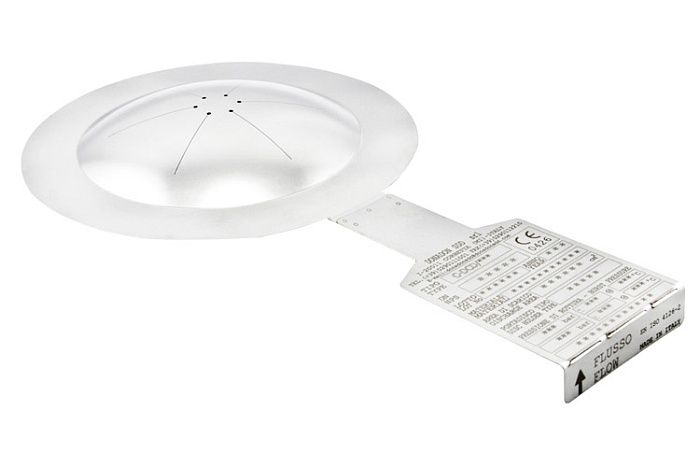

  • Le disque de rupture Donadon SDD type DCD est un disque composite, formé de trois parties :
  • • une section métallique entaillée et perforée
  • • une membrane étanche (généralement en PTFE, mais disponible dans une large gamme de matériaux)
  • • un fond de protection

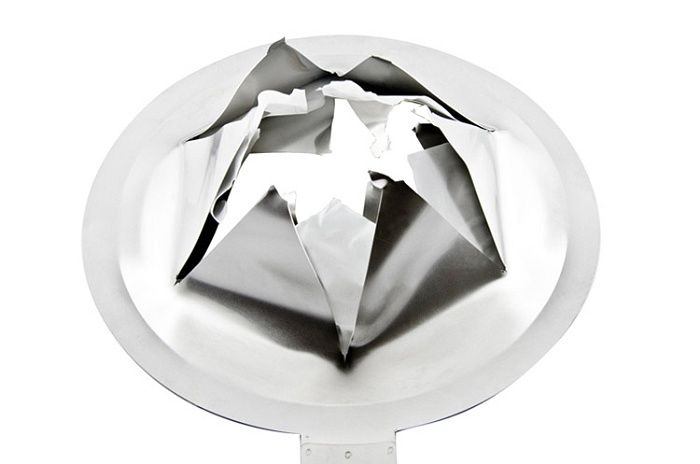

  • Excellent pour l'utilisation avec gaz et liquides dans des conditions statiques, parfait pour les basses pressions Le disque DCD répond à la surpression aux millièmes de seconde avec ouverture totale et sans fragmentation.
  • Les disques de rupture DONADON SDD composites peuvent également être réalisés pour la protection simultanée de la pression et dépression.

  • Modèle : DCD
  • Matériaux disque : Inox 316 / Alloy 201 / Alloy 400 / Alloy 600 / Alloy C625 / Alloy C276 / Titane
  • Membrane d'étanchéité :  PTFE / PFA / Acier inoxydable / Aluminium
  • Différents diamètres proposés : DN ½”(15) – DN 40”(1000)
  • Plage tarage : 0.01barg (0.145psig) -> 110barg  (1595psig)
  • Tolérance : /-5% -> /-20%
  • TS: -40°C / 265°C  (plage étendue en option)
  • Support pour le vide / contre-pression : Disponible en option
  • Fragmentant : Non -> montage amont soupape de sécurité possible
  • Montage : Dans porte disque de la marque Type  HI/A / HI/P / HI/F / HTC
  • Détecteur de rupture :  Disponible en option
  • Certificat DESP : Disponible en option
  • Certificat ATEX : Disponible en option
  • Protection : Surpression et/ou dépression
  • Conditions exploitation : Statique
  • Phase de fluide compatible : Liquide / Gaz

Différents accessoires et finitions disponibles, n'hésitez pas à nous consulter.
