Disque de rupture - type scr - donadon

Obtenir un devis / prix
Prix et détails sur demande
H+VALVES
Echanger avec le vendeur
Disque de rupture - type scr - donadon_0
Disque de rupture - type scr - donadon_1

Description

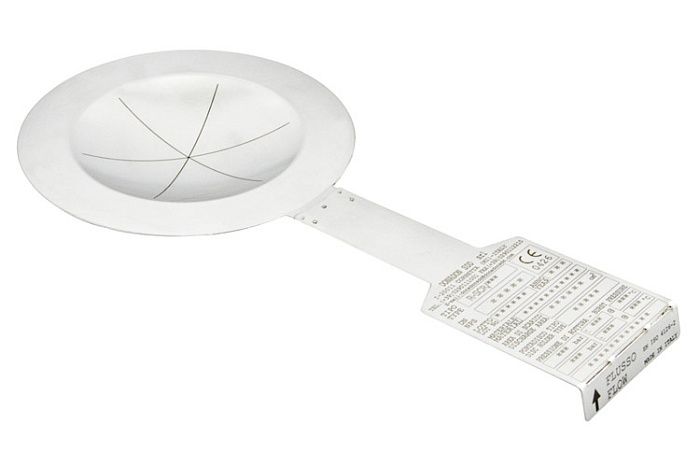

  • Le disque de rupture DonadonSDD type SCR obtenu grâce à la technologie NS Nanoscored est un disque à compression ou inversé, avec section calibrée de type micro-incisé en forme de quartiers, et caractérisé par la présence de 4, 6 ou plus incisions radiales.
  • Cela rend le disque de rupture DonadonSDD SCR particulièrement adapté aux fortes pressions d'éclatement et au service avec gaz et liquides (avec la présence d'un gaz coussin), même dans des conditions de pressions cycliques et pulsées sans que la sécurité ne soit menacée.

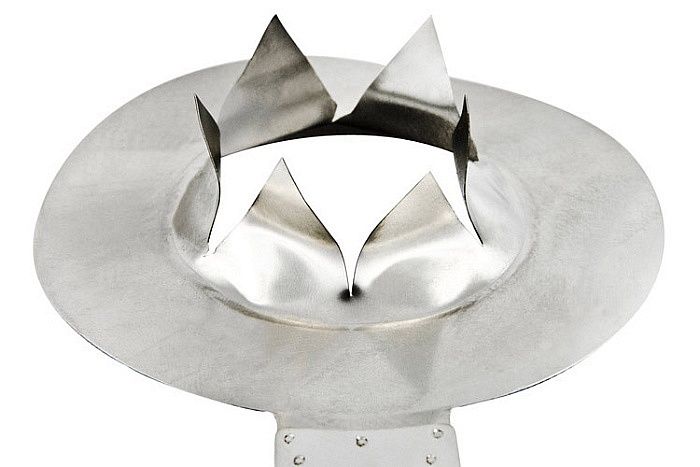

  • Ce disque permet une ouverture plus complète et une résistance majeure au détachement des pétales. Il est donc particulièrement adapté pour la protection des soupapes de sécurité.

  • Modèle : SCR
  • Matériaux disque : Inox 316 / Alloy 201 / Alloy 400 / Alloy 600 / Alloy C625 / Alloy C276 / Titane
  • Différents diamètres proposés : DN 1”(25) – DN 36”(900)
  • Plage tarage : 0.41barg (5.95psig) -> 137barg  (1987psig)
  • Tolérance : /-5% -> /-20%
  • TS: -40°C / 265°C  (plage étendue en option)
  • Support pour le vide / contre-pression : Auto-supportant
  • Fragmentant : Non -> montage amont soupape de sécurité possible
  • Montage : Dans porte disque de la marque Type  HR/A / HR/P / HR/F / HTC
  • Détecteur de rupture :  Disponible en option
  • Certificat DESP : Disponible en option
  • Certificat ATEX : Disponible en option
  • Protection : Surpression
  • Conditions exploitation : Statique / Cyclique / Pulsée
  • Phase de fluide compatible : Liquide / Gaz

Différents accessoires et finitions disponibles, n'hésitez pas à nous consulter.
