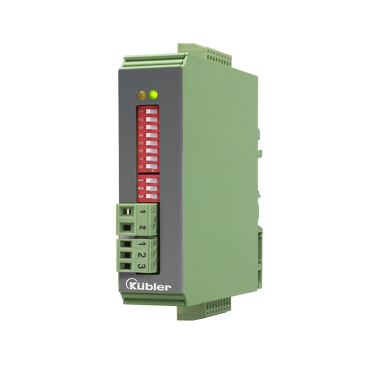

Diviseur de fréquence - FT 1D-1D

Diviseur de fréquence pour une division parfaite des fréquences / impulsions.

Le diviseur de fréquences FT permet de diviser sans erreurs des fréquences resp. des impulsions de codeurs courants, de capteurs ou d'autres systèmes de mesure incrémentaux. Grâce à quatre commutateurs DIL facilement accessibles, il est possible de programmer au choix des rapports de division allant de 1:1 à 1:4096 ainsi que l'affichage souhaité du sens de rotation. Un séparateur pouvant être paramétré séparément est disponible pour l'impulsion zéro. Le montage du module sur le profilé-support dans l'armoire de commande est facile et rapide.

Mécaniquement

• Dimension: 40 mm x 79 mm x 91 mm
• Température de fonctionnement: 0 °C ... 45 °C
• Indice de protection: IP20
• Raccordements: Bornes à vis, Connecteur Sub-D

Électrique

• Interfaces des entrées: HTLTTL / RS422
• Interfaces des sorties: HTLTTL / RS422
• Encodage des entrées: A, B, 0; A, A|, B, B|, 0, 0|
• Encodage des sorties: A, B, 0; A, A|, B, B|, 0, 0|
• Tension d'alimentation: 18...30 V DC

Fiche technique

• FT 1D-1D PDF - 826,6 KB | 09.2025
• DE, EN, FR

Instructions d'utilisation

• FT 1D-1D PDF - 735,4 KB | 09.2025
• DE, EN, FR

Certificat de conformité

• FT 1D-1D CE
• Multilingue: Allemand, Anglais, Français
• PDF - 357,6 KB | 09.2025

CAD mécanique / STEP

• FT 1D-1D ZIP - 460,7 KB | 09.2025

Prospectus

• Vue d'ensemble du portefeuille de convertisseurs de signaux
• Multilingue: Allemand, Anglais
• PDF - 214,7 KB | 09.2025

Caractéristiques

• Conversion de niveau de HTL asymétrique, RS422 en HTL différentiel et inversement.
• Fréquence limite 1 MHz.
• Division d'impulsions bipiste (A, B, 90°) avec rapport réglable de 1 : 1 à 1 : 4096.
• Division de l'impulsion Z avec rapport réglable de 1 : 1 à 1 : 256.
• Sorties push-pull pour raccordement direct à une commande par API.
• Entrée externe pour remise à zéro du diviseur A/B/Z (marche / arrêt défini).
• Second diviseur Z indépendant réglable.
• Rapport de division de l'impulsion Z réglable.

Avantages

• Réduction de la fréquence pour des commandes lentes.
• Facteur d'échelle externe pour les commandes.
• Adaptation de signal active pour les niveaux High/Low.
• Impulsion zéro réglable pour des applications spécifiques.
