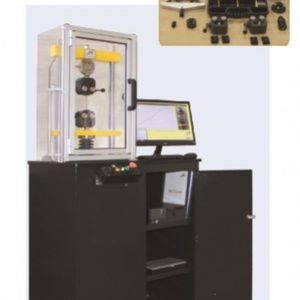

Machine d'essais statique pour essais de traction, compression, flexion - kn25 - Em525

Machine d'essais statique pour essais de traction, compression, flexion.

Description technique :

• Châssis robuste à deux colonnes monté sur roulettes et meuble de rangement
• Distance entre colonnes : 350mm
• Traverse supérieur ajustable
• Transmission rigide : moteur, motoréducteur et vis à bille
• Hauteur de chambre d'essai sous capteur : 400 mm
• Capteur de force : capacité 25kN connecté en USB (résolution 50N, précision 0,5%)
• Capteur de déplacement : course 300 mm, résolution 1µm connecté en USB
• Interface goupillée pour changement rapide des appuis
• Asservissement en force ou déplacement pendant les essais
• Vitesse ajustable
• Course : 300 mm
• Pilotage de l'essai par logiciel de commande et d'analyse
• Détecteur de sécurité de fin de course haut et bas
• Haute résolution : 65000 points

PC sous windows 7 fournis avec écran de 19'', souris et clavier AZERTY.
Le logiciel QuantX pour l'acquisition des données et le logiciel CoRRe IV pour l'édition de compte rendus d'essai sur Microsoft Excel son fourni avec la machine d'essai EM525.

Options :
Essais de flexions :
Flexion 3 points, entraxe ajustable de 30 à 330mm, rouleaux diamètre 10mm
Flexion 4 points, entraxe ajustable de 30 à 330mm, rouleaux diamètre 10mm

Système fourni est fourni d'office avec 1 jeu éprouvettes acier/alu/laiton/nylon 30x15x250

Essais de traction à 25kN :
Mors de traction auto serrant à verrouillage manuel
Mâchoires pour ronds et plats 0 à 13mm

Système fourni est fourni d'office avec 5 jeux éprouvettes rondes acier/alu/laiton/nylon ø4 et ø5 + éprouvettes plates acier/alu/laiton 2x10 et nylon 3x10.

Essais de traction à 10kN
Essai de compression :
Plateaux de compression en diamètre 96mm et 58HRC
Plateau supérieur monté sur rotule

Système fourni est fourni d'office avec 1 éprouvette en nylon 50x50x50mm + 5 jeu éprouvettes polystyrène 50x50x50 (densité 10-13kg/cm3 et 26-30kg/cm3) + 5 jeu d'éprouvettes en polyuréthane 50x50x50 (60sH et 90sH)

Essai de cisaillement :
Outillage de cisaillement simple ou double, à utiliser avec les appuis de compression, échantillons ronds Ø4 et Ø6

Système fourni avec 5 jeux éprouvettes acier/alu/laiton/nylon ø4x50 et ø6x50

Essai d'emboutissage (achat de l'option compression obligatoire pour cet essai)
Composé d'un poinçon Ø10 et d'une mâchoire de serrage de l'éprouvette. Egalement équipé d'un poinçon pour faire du poinçonnage.

Système fourni avec 10 jeux éprouvettes en acier/alu/laiton ø50mm x1mm nylon ø50mm x2mm

Essai de dureté avec microscope de mesure de dureté et étalon :
Essais de dureté Brinell HBS 5/750
Diamètre de bille : 5 mm
Table de mesure avec le plateau de compression
Mesure de l'empreinte par loupe et réticule quadrillé (x40)

Système fourni avec 2 jeux d'éprouvettes en acier/alu/laiton/nylon 50x50x5
