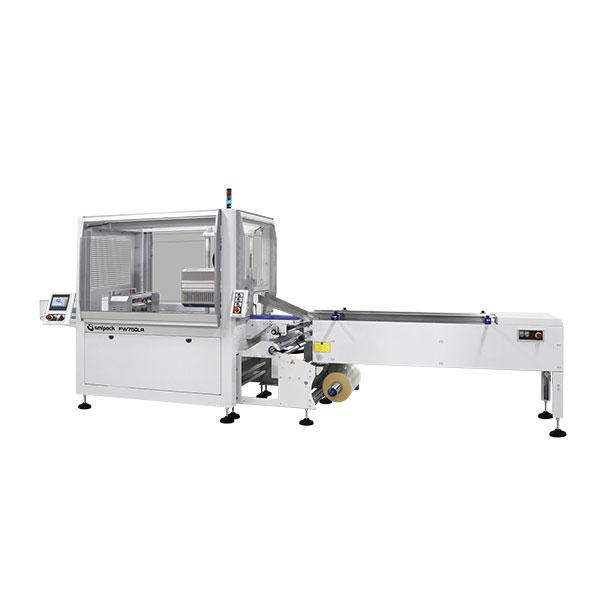

FW750LR – Conditionneuse flow pack avec soudure rotative et bobine film basse, pour produits irréguliers et unidoses

La nouvelle série FW de conditionneuses automatiques avec système flow pack, conçue selon les plateformes technologiques Industrie 4.0 et IoT (Internet of Things), est la famille de machines qui complète la gamme SMIPACK. La version avec système de soudure à barre rotative se compose de 6 modèles (quatre avec bobine haute et deux avec bobine basse) et emballe une large gamme de produits de formes irrégulières et de petites dimensions qui arrivent à la machine en vrac (unidoses) ou déjà groupés (multipack) ; les produits sont conditionnés dans des paquets réalisés avec un matériau flexible simple ou couplé à une cadence de production maximale comprise entre 60 et 200 produits/minute (selon le modèle choisi).

Grâce aux trois paires de roues avec ouverture pneumatique, qui effectuent le traînage, la soudure longitudinal et le pliage du film, et au conformateur dynamique ou réglable complet avec accessoires, l'opération d'emballage dans les nouveaux modèles FW est simple et rapide.

Données techniques

• Conditionneuse flow pack bobine basse
• Système de soudure à barre rotative
• Surfaces de glissement produites en AISI304
• Convoyeur d'alimentation de 2000 mm avec guides réglables
• Convoyeur de chargement produit avec tapis (système à palette en option)
• Convoyeur d'entrée amovible pour faciliter le nettoyage
• Soudure longitudinale constituée de 3 paires de roues d'entraînement, la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
• Ouverture pneumatique des roues de soudure longitudinale
• Porte-bobine basse motorisé
• Arbre porte-bobine à expansion pneumatique
• Convoyeur de sortie produit motorisé
• Convoyeur de sortie réglable en hauteur par volant
• Soudure transversale avec barre de 350 mm de largeur
• Conformateur de film réglable standard complet avec accessoires
• Variation position de l'hauteur barre de soudure au moyen d'un moteur, mémorisable par programme (center seal)
• Variation position de l'hauteur du soudeur longitudinal au moyen d'un moteur, mémorisable par programme (center seal)
• Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d'entrée
• Configuration moteurs contrôlés par inverters: porte-bobine/convoyeur de sortie avec moteurs asynchrones indépendants
• Configuration moteurs contrôlés par drivers: convoyeur d'entrée/convoyeur intermédiaire/soudeur transversal/soudeur longitudinal avec brushless indépendants
• Arrêt machine en phase
• Système de contrôle FLXMOD® pourvu de : interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7 pouces wide avec PLC user-friendly modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples. Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
• Contrôle électronique de la tension du film
• Réglage de la hauteur du produit mémorisable par programme
• Trois réglages de la température de soudure, un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
• Vitesse des tapis de transport réglable électroniquement
• Statistiques de processus : compteur de pièces, production instantanée, rendement machine
• Possibilité de mémoriser jusqu'à 50 cycles de travail différents
• Bouton d'urgence
• Consommation d'énergie réduite
• Conformité avec les réglementations CE

Caractéristiques

• Alimentation électrique : 220 – 240 / 380 – 415 V – 3PH + PE / 3PH + N + PE – 50/60 Hz
• Puissance électrique : 5900 W
• Pression de l'air comprimé : 6 bar
• Barre de soudure : 350 mm
• Hauteur maximum du produit : 120 mm
• Production : jusqu'à 100 ppm*
• Dimension maximum de la bobine film : 750 – ø 350 mm
• Dimensions de la machine : 4805 x 1580 mm – h 2155 – 2255 mm
• Poids net de la machine : 900 kg
