Indicateur de position - Kipp - pas : 1 - K0408.01001211 - Carter polyamide 6 - Arbre creux en acier

Description :

• Matière : Carter polyamide 6.
  Arbre creux en acier.
  Regard en plastique.
  Vis en acier.
• Finition : Carter résistant aux chocs.
  Arbre creux bruni.
  Vis noire.
  Roues noires, chiffres blancs.

Nota :
Les indicateurs de position permettent de consulter directement et d'un seul coup d'oeil les valeurs de mesure paramétrées. De plus, la valeur à afficher peut être choisie par rotation de la broche (en fonction du pas de vis de la broche), les différentes valeurs à afficher étant obtenues par un engrenage de transmission.
Les indicateurs de position se caractérisent par leurs dimensions réduites avec un affichage très clair. Ils conviennent particulièrement pour les entraxes de broche réduits et les arbres de faible diamètre et sont équipés d'un taquet d'immobilisation anticouple qui peut s´encastrer dans un perçage du côté opposé.

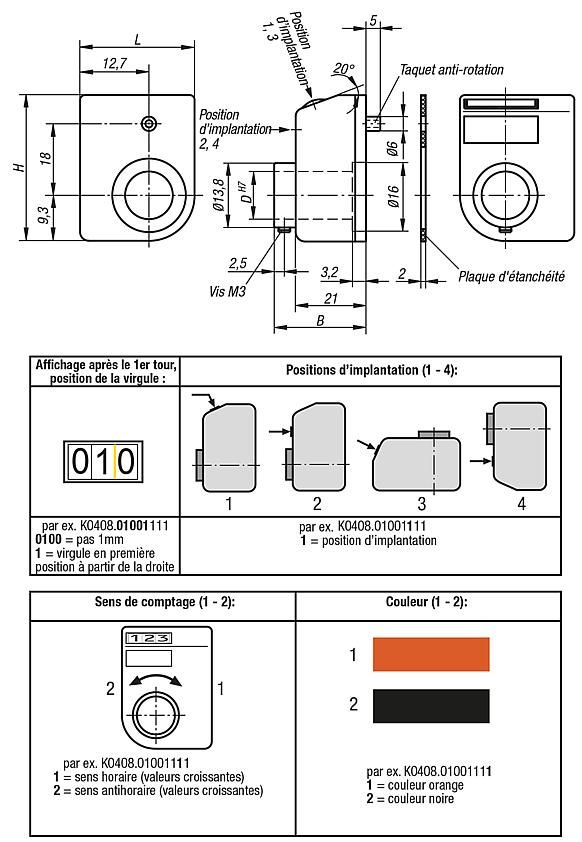

** Indiquer la position de montage pour la 1ère étoile et le sens de comptage pour la 2ème étoile. (voir exemple de commande « Position de montage, sens de comptage »).

Données techniques :

• Compteur : 3 décades
• Hauteur des chiffres : env. 6 mm
• Arbres creux : Ø 10 H7 mm
• Résistant à des températures jusqu'à 80 °C max.
• Résistant aux huiles et aux solvants

Sur demande :

• Arbre d'entraînement en Inox
• Affichage en pouce

Accessoires :

• Corps réducteur K0412
