Indicateur de position - KIPP - pas 1 - K0408.01001221 - Carter polyamide résistant aux chocs avec affichage clair

Description

Matière :

• Carter polyamide 6.
• Arbre creux en acier.
• Regard en plastique.
• Vis en acier.

Finition :

• Carter résistant aux chocs.
• Arbre creux bruni.
• Vis noire.
• Roues noires, chiffres blancs.

Nota :

Les indicateurs de position permettent de consulter directement et d'un seul coup d'œil les valeurs de mesure paramétrées. De plus :

• La valeur à afficher peut être choisie par rotation de la broche (en fonction du pas de vis de la broche), les différentes valeurs à afficher étant obtenues par un engrenage de transmission.
• Ils se caractérisent par leurs dimensions réduites avec un affichage très clair.
• Ils conviennent particulièrement pour les entraxes de broche réduits et les arbres de faible diamètre.
• Ils sont équipés d'un taquet d'immobilisation anticouple qui peut s'encastrer dans un perçage du côté opposé.

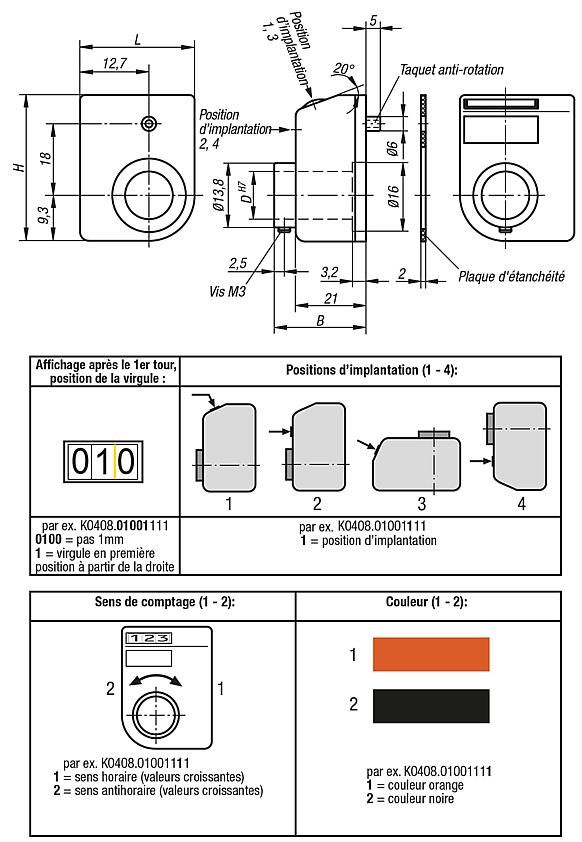

** Indiquer la position de montage pour la 1ère étoile et le sens de comptage pour la 2ème étoile. (voir exemple de commande « Position de montage, sens de comptage »).

Données techniques :

• Compteur : 3 décades
• Hauteur des chiffres env. 6 mm
• Arbres creux Ø 10 H7 mm
• Résistant à des températures jusqu'à 80 °C max.
• Résistant aux huiles et aux solvants

Sur demande :

• Arbre d'entraînement en inox
• Affichage en pouce

Accessoires :

• Corps réducteur K0412
