Indicateur de position - KIPP - pas 1 - K0409.01002221 - Carter polyamide 6, arbre creux Ø 14 H7 mm, compteur 4 décades

Description :

- Matière : Carter polyamide 6.
- Arbre creux en acier.
- Regard en plastique.
- Vis en acier.

Finition :

- Carter résistant aux chocs.
- Arbre creux bruni.
- Vis noire.
- Roues noires, chiffres blancs.

Nota :

Les indicateurs de position permettent de consulter directement et d'un seul coup d'œil les valeurs de mesure paramétrées. De plus, la valeur à afficher peut être choisie par rotation de la broche (en fonction du pas de vis de la broche), les différentes valeurs à afficher étant obtenues par un engrenage de transmission. Les indicateurs de position se caractérisent par :

• leurs dimensions réduites,
• un affichage très clair et de haute précision.

Ils conviennent particulièrement :

• pour les entraxes de broche réduits et les arbres de faible diamètre,
• et sont équipés d'un taquet d'immobilisation anticouple qui peut s'encastrer dans un perçage du côté opposé.

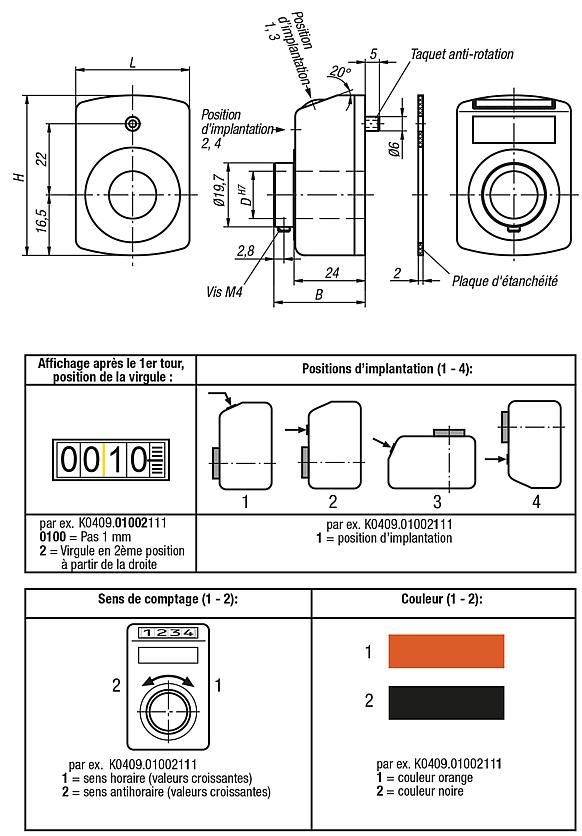

Indiquer la position de montage pour la 1ère étoile et le sens de comptage pour la 2ème étoile. (Voir exemple de commande « Position de montage, sens de comptage »).

Données techniques :

• Compteur : 4 décades + lecture précise.
• Hauteur des chiffres : env. 6 mm.
• Arbres creux : Ø 14 H7 mm.
• Résistant à des températures jusqu'à 80 °C max.
• Résistant aux huiles et aux solvants.

Sur demande :

• Cartérisation compteur en verre minéral.
• Arbre d'entraînement en inox.
• Joint axial (étanche à la poussière).
• Anti-vibratoire.

Accessoires :

• Douille de réduction K0412.
• Plaque intermédiaire K0413.
• Plaque de montage K0414.
