Instrument de contrôle d’étanchéité et de débit « all in one »

Le T8997 est la solution « All-in-One » innovante de ForTest qui intègre deux technologies de mesure différentes dans un seul appareil : la chute de pression absolue et la mesure du débit. Conçu pour des secteurs exigeants comme le biomédical et le gaz, il permet d’effectuer des tests d’étanchéité pour micro-fuites et des tests de débit pour obstructions dans des séquences automatiques programmables. Dotato del controller video « ForTest MMI » con display da 6,2", offre une précision extrême (fino a 0,1 Pa) et une connectivité totale (USB, RS232, Ethernet TCP/IP, Profinet), ottimizzando i tempi ciclo e garantendo una tracciabilità completa in ottica Industria 4.0.

• Technologie Combinée « All-in-One » (Étanchéité et Débit)
• Interface Vidéo HMI avec Écran de 6,2"
• Section de Mesure Haute Résolution (0,1 Pa)
• Connectivité Intégrée et Protocoles Industriels Avancés

Étanchéité et débit dans un seul dispositif
Le T8997 se distingue dans le panorama des essais industriels par sa capacité à gérer deux méthodologies de test distinctes sans nécessité d’appareils séparés. La technologie à chute de pression absolue est dédiée à la détection de micro-fuites, tandis que la section à débit massique vérifie le passage correct de fluides ou l’absence d’obstructions. Cette polyvalence le rend idéal pour des composants complexes comme les rampes gaz, les injecteurs et les dispositifs médicaux (poches, filtres, cathéters).

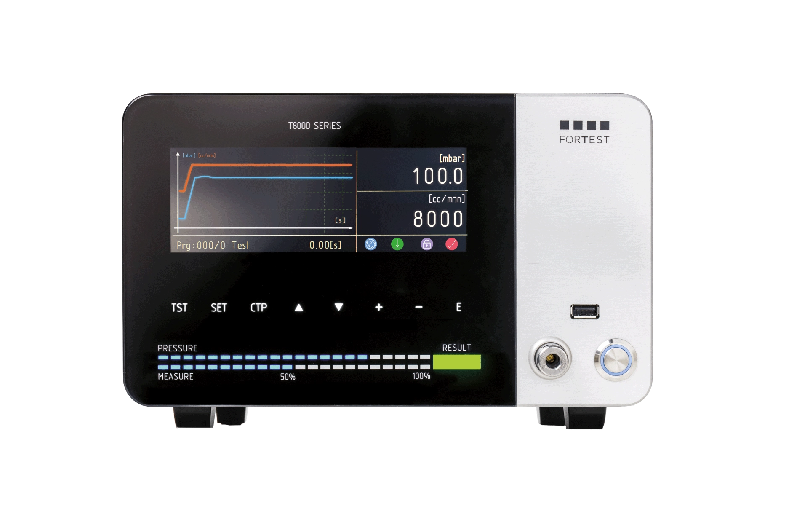

Interface utilisateur évoluée et écran tactile
L’interaction homme-machine est gérée par le nouveau contrôleur vidéo ForTest HMI. L’appareil dispose d’un splendide écran couleur de 6,2" protégé par un panneau en verre trempé capacitif. La programmation est rendue rapide grâce à un clavier numérique étendu intégré dans les menus, tandis que la visualisation des graphiques en temps réel permet un suivi immédiat et intuitif de chaque phase du cycle de test.

Précision métrologique au plus haut niveau
Le cœur technologique du T8997 adopte la technologie de centrage en fenêtres et une double cage de Faraday opto-isolée. Ces solutions réduisent les temps de stabilisation à moins de 18 ms, garantissant une résolution de mesure réelle de 0,1 Pa à 1 bar. Le résultat est une stabilité de lecture exempte de bruit électronique, fondamentale pour garantir la répétabilité du test à grande échelle.

Pneumatique optimisée et maintenance zéro
Grâce à l’utilisation d’électrovannes de nouvelle génération, l’appareil offre une vitesse de remplissage supérieure de 30% par rapport aux modèles précédents. La section pneumatique est conçue pour résister à l’humidité et pour fonctionner sans nécessité de maintenances périodiques coûteuses, assurant une fiabilité élevée dans le temps même dans des environnements de production intensifs.

Connectivité illimitée pour l’industrie 4.0
Le T8997 est prêt pour l’usine numérique. Il dispose en série de ports USB (Maître/Esclave), RS232 et RS485. En option, il peut intégrer les principaux bus de terrain comme Profinet, EtherNet/IP et EtherCAT. Le port USB frontal permet d’exporter les données d’essai, d’effectuer des sauvegardes des programmes et de mettre à jour le firmware, facilitant la traçabilité totale exigée par les standards de qualité modernes.

Données techniques

• Modèle 0-1 bar 1-2 bar 2-6 bar
• Précision ΔP 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits
• Plage de mesure ΔP 0 à 65 mbar 0 à 65 mbar 0 à 65 mbar
• Résolution ΔP 0,001 mbar 0,002 mbar 0,005 mbar
• Précision pression directe 0,5 % pleine échelle 0,5 % pleine échelle 0,5 % pleine échelle
• Plage de mesure pression directe 0 à FS 0 à FS 0 à FS
• Résolution pression directe 0,1 mbar 0,1 mbar 0,1 mbar
• Précision mesure de fuite 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min
• Plage de mesure de fuite 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min
• Résolution mesure de fuite 0,01 cc/min 0,01 cc/min 0,01 cc/min
• Plage de mesure du débit 0 à 20 l/min 0 à 20 l/min 0 à 20 l/min
• Résolution de mesure du débit 1 cc/min 1 cc/min 1 cc/min
• Précision de mesure du débit 3 % lecture + 0,1 % pleine échelle 3 % lecture + 0,1 % pleine échelle 3 % lecture + 0,1 % pleine échelle
