Instrument universel de contrôle d'étanchéité à chute absolue - Écran couleur 6,2'' - Interface ForTest HMI - T8990

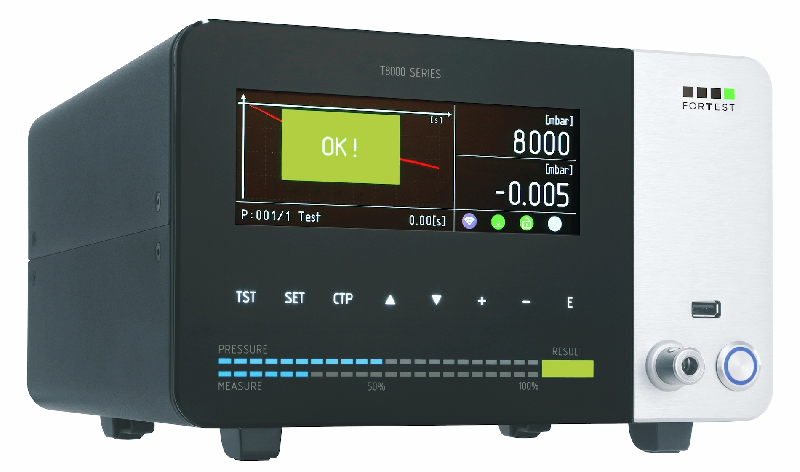

Instrument universel de contrôle d’étanchéité à chute absolue T8990 est un appareil universel pour le test d’étanchéité air par chute de pression absolue, conçu pour offrir une interaction homme-machine de très haut niveau grâce à la nouvelle interface « ForTest HMI ».

Équipé d’un écran couleur de 6,2'' derrière un panneau en verre trempé avec écran tactile capacitif, l’appareil permet une programmation rapide et une visualisation claire des cycles de test, le rendant idéal aussi bien pour les laboratoires que pour les lignes de production intensives. Grâce à sa structure robuste en aluminium et verre, le T8990 combine un design moderne avec une facilité de nettoyage et de maintenance qui garantit sa fiabilité dans le temps.

• Précision et haute résolution
• Connectivité complète
• Efficacité pneumatique
• Interface utilisateur innovante
• L’évolution technologique du M8990

Le T8990 naît pour surpasser les performances du dispositif le plus iconique de l’histoire de ForTest. Conçu comme nouveau standard universel pour les essais pneumatiques, cet appareil fusionne une solidité constructive sans pareille avec les innovations digitales les plus avancées, garantissant un contrôle qualité d’excellence pour l’industrie moderne.

Section de Mesure à Haute Résolution

Le cœur technologique du T8990 offre la section de mesure la plus avancée au monde. Grâce à la technologie de centrage par fenêtres et à la double cage de Faraday opto-isolée, l’appareil garantit une résolution réelle de 0,1 Pa à 1 bar, avec des temps d’établissement inférieurs à 18 ms et une stabilité de lecture exempte de perturbations électroniques.

Circuit Pneumatique à Haute Pression

Pour optimiser la productivité, le T8990 dispose d’une section pneumatique avec électrovannes de nouvelle génération. Cela permet une vitesse de remplissage jusqu’à 4 fois supérieure aux standards, le rendant idéal également pour tester de gros volumes sans pénaliser les temps de cycle de la ligne.

Connectivité et Intégration Totale

L’appareil est prêt pour l’industrie 4.0 avec un équipement d’interfaces complet : USB CDC Type-B, RS232, RS485 et port USB MSC Type-A frontal pour la sauvegarde des données. Tous les principaux bus de terrain sont disponibles en option, notamment Profinet, EtherNet/IP et EtherCAT, garantissant une compatibilité totale avec les PLC des plus grands fabricants mondiaux.

Fonctions « Smart » et Gestion des Données

L’écran principal permet l’accès immédiat aux fonctions rapides comme le changement de programme, le menu d’archivage intelligent des tests et le verrouillage/déverrouillage par mot de passe. Le logiciel interne gère automatiquement la connexion aux imprimantes thermiques, lecteurs de code-barres et marqueurs, assurant une traçabilité totale de chaque pièce testée.

Données techniques

• Modèle 0-1 bar 1-2 bar 2-6 bar 6-10 bar 10-20 bar 20-50 bar
• Précision ΔP 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits
• Plage de mesure ΔP 0 à 65 mbar 0 à 65 mbar 0 à 65 mbar 0 à 650 mbar 0 à 650 mbar 0 à 650 mbar
• Résolution ΔP 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
• Précision pression directe 0,5 % pleine échelle 0,5 % pleine échelle 0,5 % pleine échelle 0,5 % pleine échelle 0,5 % pleine échelle 0,5 % pleine échelle
• Plage de mesure pression directe 0 à FS 0 à FS 0 à FS 0 à FS 0 à FS 0 à FS
• Résolution pression directe 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar 1 mbar 10 mbar
• Précision mesure de fuite 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min
• Plage de mesure de fuite 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min
• Résolution mesure de fuite 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
• Précision mesure de volume 1 % lecture + 2 cc 1 % lecture + 2 cc 1 % lecture + 2 cc 1 % lecture + 2 cc - -
• Plage de mesure de volume 0 à 500 cc 0 à 500 cc 0 à 500 cc 0 à 500 cc - -
• Résolution mesure de volume 0,1 cc 0,1 cc 0,1 cc 0,1 cc - -

Unités de mesure : mbar, bar, psi, mmHg, mmH₂O, Pa, hPa, cc/min, cc/h, pression/s.
Dimensions : L 270 x H 160 x l 300 mm
Poids : 8 kg
Taille de l'écran : 800 x 280 pixels
Température de fonctionnement : de 5 à 40 °C
Ports RS232 : 2
Ports RS485 : 1
Port USB maître : 1
Port USB esclave : 1
Port Ethernet : en option
Signaux E/S : Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux E/S auxiliaires (option) : 8 sorties programmables, 4 entrées programmables, 4BCD.
