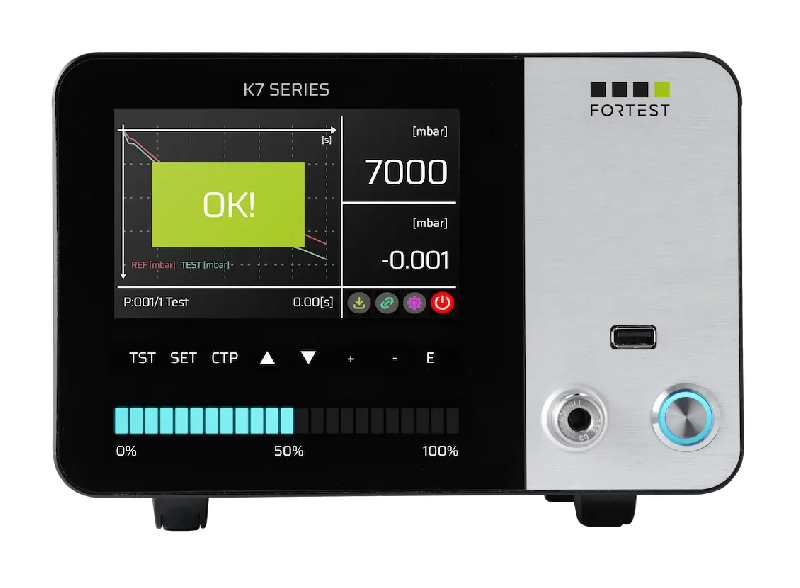

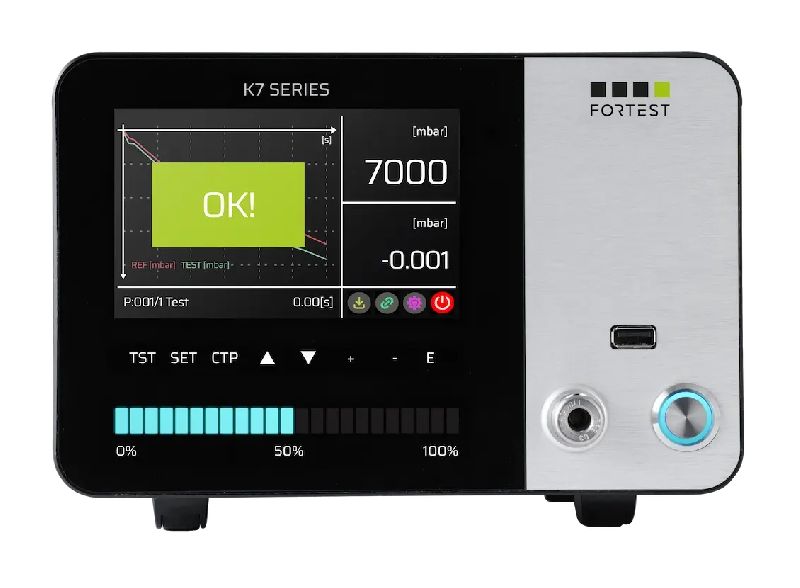

Testeur d'étanchéité air Dual Absolute® avec écran tactile - 4 modes de mesure - K7090

Testeur d’étanchéité air Dual Absolute® K7090 intègre l’innovante technologie Dual Absolute®, qui supplante la mesure différentielle traditionnelle en améliorant ses points faibles.

Grande flexibilité d’utilisation grâce à la haute configurabilité d’options et d’échelles de mesure.

Technologie Dual Absolute®

• Zéro maintenance
• Adapté à tous les secteurs
• 4 modes de mesure dans un seul appareil

Secteurs d’application

Technologie Brevetée Dual Absolute

Le K7090 introduit la technologie innovante Dual Absolute de ForTest, un système de measure qui révolutionne le concept d’essai. Cet appareil unique intègre 4 modes de mesure différents : Chute Absolue, Différentiel Classique, Dual Absolute et Zero Central, offrant une polyvalence sans précédent sur le marché.

Dépassement des Systèmes Différentiels

Le mode Dual Absolute a été conçu pour éliminer les limites des systèmes différentiels traditionnels. Il résout à la racine les problèmes critiques tels que la différente stabilisation entre pièce Master et Test, la fragilité du circuit pneumatique et la complexité de la mise au point, garantissant des tests plus stables et une maintenance drastiquement réduite.

Interface Évoluée et Design « Total Glass »

L’expérience utilisateur est confiée à un écran tactile capacitif de 5,7” couleur, intégré dans un panneau de verre trempé haute résistance. La gestion des cycles est rendue immédiate par la barre LED dynamique et le clavier rétroéclairé, garantissant une opérativité maximale même dans des contextes de production intensive.

Configuration Pneumatique et Test

Le K7090 gère des échelles de mesure de –1 à 15 bar et permet de mémoriser jusqu’à 300 programmes de test. Il inclut de série un régulateur de pression manuel haute précision (également disponible en version électronique), un port USB pour l’enregistrement de données/mise à jour du firmware et le raccord Stäubli®® pour la vérification rapide par fuites étalonnées.

Connectivité Globale Industrie 4.0

L’appareil offre un équipement de série complet : Ethernet, RS232, RS485, USB, Bluetooth et Wi-Fi. Pour l’intégration avancée dans les systèmes SCADA et MES, il est possible d’ajouter des modules pour les principaux protocoles industriels comme Profinet, EtherNet/IP et EtherCAT.

Données techniques

• Modèle 0-1 bar 1-2 bar 2-6 bar 6-10 bar 10-15 bar
• Précision ΔP 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits
• Plage de mesure de pression différentielle (ΔP) 0 à 65 mbar 0 à 65 mbar 0 à 65 mbar 0 à 650 mbar 0 à 650 mbar
• Résolution de pression différentielle (ΔP) 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar
• Précision de mesure de pression directe 0,5 % FS 0,5 % FS 0,5 % FS 0,5 % FS 0,5 % FS
• Plage de mesure de pression directe 0 à FS 0 à FS 0 à FS 0 à FS 0 à FS
• Résolution de pression directe 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar 1 mbar
• Précision de mesure des fuites 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min
• Plage de mesure des fuites 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min
• Résolution de mesure des fuites 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
• Précision de mesure du volume 1 % lecture + 2 cc/min 1 % lecture + 2 cc/min 1 % lecture + 2 cc/min 1 % lecture + 2 cc/min -
• Plage de mesure du volume 0 à 500 cc 0 à 500 cc 0 à 500 cc 0 à 500 cc -
• Résolution de mesure du volume 0,1 cc 0,1 cc 0,1 cc 0,1 cc -

Caractéristiques générales

• Unités de mesure mbar, bar, psi, mmHg, mmH₂O, Pa, hPa, cc/min, cc/h, pression/s
• Dimensions L : 220 × H : 140 × P : 250 mm
• Poids 4 kg
• Taille de l'écran 5,7" – 800 × 480 pixels
• Plage de température de fonctionnement 5 à 40 °C
• Ports RS232 2
• Ports RS485 1
• Port USB maître 1
• Port USB esclave 1
• Port Ethernet Optionnel (protocoles ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
• Signaux d'entrée/sortie (E/S) Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 4BCD
• Signaux E/S auxiliaires (option) 8 sorties programmables, 4 entrées programmables, 4BCD
• Nombre de programmes 300
• Mémoire d'archivage des tests Avancée
• Protection par mot de passe Oui
• Nom du programme Oui, jusqu'à 16 caractères
