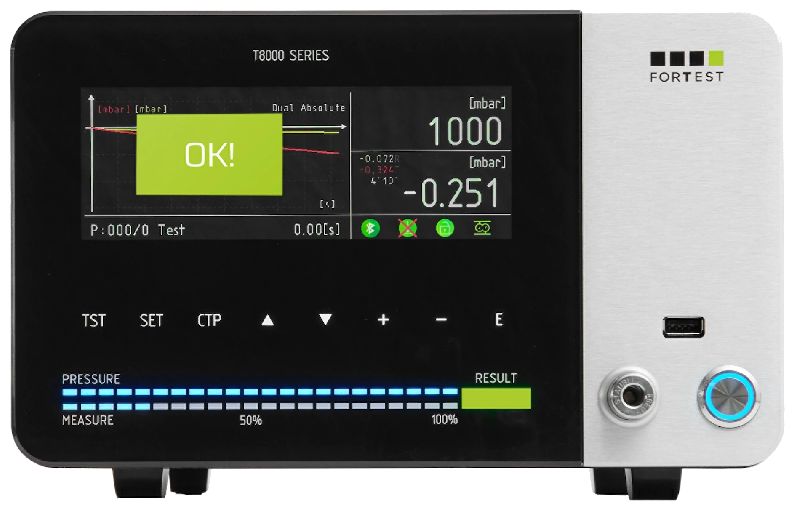

Appareil de test d'étanchéité Dual Absolute® avec écran tactile 6,2

Appareil Dual Absolute®
Le T8090 représente l’excellence technologique de ForTest dans le secteur des tests d’étanchéité, introduisant la technologie révolutionnaire Dual Absolute®. Cet appareil combine la simplicité d’utilisation des systèmes à chute absolue avec l’extrême précision des systèmes différentiels, en éliminant leurs défauts typiques de stabilisation. Conçu pour l’Industrie 4.0, il intègre une interface utilisateur avancée avec écran de 6,2' à écran tactile capacitif et une connectivité totale pour une intégration parfaite dans les lignes automatiques à haute productivité.
Technologie Dual Absolute®
Le T8090 intègre le technologie exclusif Dual Absolute®, qui marque le dépassement des systèmes différentiels classiques. Cette technologie permet d’obtenir la sensibilité et la précision typiques des tests différentiels, mais élimine la nécessité d’une pièce « Master » de référence, simplifiant la pneumatique et réduisant drastiquement les coûts de maintenance et les temps de mise au point.
Interface Utilisateur et Design « Smart »
L’appareil est équipé du système vidéo ForTest HMI et d’un large écran couleur de 6,2'. Le panneau frontal en verre trempé avec technologie tactile capacitive garantit une résistance supérieure en environnement industriel, tandis que l’interface graphique intuitive permet de surveiller les cycles de test et les graphiques de fuite en temps réel avec une clarté extrême.
Connectivité Industrielle et Industrie 4.0
Conçu pour l’intégration totale, le T8090 dispose d’un équipement complet d’interfaces : USB, RS232 et RS485 sont fournies en série. Pour les lignes automatisées les plus avancées, il supporte les principaux bus de terrain comme Profinet, EtherNet/IP et EtherCAT, facilitant le dialogue avec les automates, systèmes SCADA et bases de données d’entreprise (MES) pour une traçabilité totale.
Performances Pneumatiques d’Excellence
Grâce à une section pneumatique optimisée et à des vannes de nouvelle génération, le T8090 affiche une vitesse de remplissage supérieure de 30% par rapport aux modèles précédents. Avec une résolution de mesure réelle jusqu’à 0,1 Pa, l’appareil est capable de gérer des volumes importants et des applications critiques (comme les packs de batteries EV) en garantissant des cycles de test rapides, stables et précis.
Données techniques
Modèle0-1bar1-2bar2-6bar6-10bar10-20bar20-50barPrécision Dp0,5% RDG+3DGT0,5% RDG+3DGT0,5% RDG+3DGT0,5% RDG+3DGT0,5% RDG+3DGT0,5% RDG+3DGTPlage de mesure Dp0-65 mbar0-65 mbar0-65 mbar0-650 mbar0-650 mbar0-650 mbarRésolution Dp0,001 mbar0,002 mbar0,005 mbar0,01 mbar0,1 mbar0,1 mbarPrécision de pression directe0,5%FS0,5%FS0,5%FS0,5%FS0,5%FS0,5%FSPlage de mesure de pression directe0-FS0-FS0-FS0-FS0-FS0-FSRésolution de pression directe0,1 mbar0,1 mbar0,1 mbar1 mbar1 mbar10 mbarPrécision measuring loss in cc/’1%RDG+0,03cc/min1%RDG+0,03cc/min1%RDG+0,03cc/min1%RDG+0,03cc/min1%RDG+0,03cc/min1%RDG+0,03cc/minMeasurement range in cc/’0-10 cc/min0-10 cc/min0-10 cc/min0-10 cc/min0-10 cc/min0-10 cc/minMeasured measurement resolution in cc/’0,01 cc/min0,01 cc/min0,01 cc/min0,01 cc/min0,01 cc/min0,01 cc/minPrécision measure volume in cc1%RDG+2cc1%RDG+2cc1%RDG+2cc1%RDG+2cc--Volume range in cc0-500 cc0-500 cc0-500 cc0-500 cc--Volume measurement resolution in cc0,1 cc0,1 cc0,1 cc0,1 cc--
Unités de mesure
mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions
L: 270 h:160 l:300 mm
Poids
8 kg
Taille de l'écran
800x280 pixel
Plage de température de fonctionnement
5-40 °C
Ports
RS232: 2, RS485: 1, “master” usb port: 1, “slave” usb port: 1, Port Ethernet: Optionnel
Signaux E/S
Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 4BCD
Auxiliary Signaux E/S (optional)
8 output programmable, 4 input programmable, 4BCD
Nonmbre de programmes
300
Mémoire d'archivage des tests
Advanced
Protection par mot de passe
Oui
Nom du programme
Oui, 16 characters
Note
La résolution à prendre en compte pour la précision est toujours de 1 Pa.
Références Normatives
EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
