Instrument universel de contrôle d'étanchéité à l'air « Compliance » à interception - haute précision et intégration industrielle - T8980

Instrument universel de contrôle d’étanchéité à l’air « Compliance » à interception

Dans certaines situations particulières, c’est-à-dire lorsque la fuite maximale admissible est trop faible, la seule solution est d’enfermer la pièce à tester dans une cloche étanche et de passer à un système « compliance » à interception, comme le nouveau T8980.

L’appareil dispose de 2 branches de mesure :

• La première injecte l’air de test dans la pièce à contrôler
• La seconde mesure l’augmentation de pression à l’intérieur de l’espace intermédiaire de la cloche contenante

Si la pièce testée présente une fuite, elle transférera la charge de pression dans la cloche, faisant augmenter la pression à l’intérieur de celle-ci, qui sera alors détectée par la branche de mesure des fuites. De cette manière, en toute sécurité, il est possible d’utiliser des pressions de test très élevées (même 100 bars) et de détecter des fuites extrêmement faibles, même de l’ordre de quelques cc/h.

• Fuites visibles de quelques cc/h
• Pression de test jusqu’à 100 bar
• Branches de mesure indépendantes
• Hautes performances dans les tests d’étanchéité

Le T8980 représente l’évolution technologique dans la détection des micro-fuites d’air. Cette technologie permet de comparer la pièce en test avec un échantillon de référence, annulant les dérives thermiques et environnementales. Son architecture interne est conçue pour maintenir une résolution de 0,1 Pa, assurant la sensibilité maximale même lors d’opérations à hautes pressions, où les systèmes traditionnels tendent à perdre en précision

Électronique blindée et stabilité de mesure

Le cœur de l’appareil intègre la technologie de centrage en fenêtres et une double cage de Faraday. Ce blindage particulier protège la section de mesure des interférences électromagnétiques externes, garantissant des temps d’établissement très rapides (inférieurs à 18 ms) et une stabilité de lecture constante. Le résultat est un processus de test répétable et fiable, fondamental pour la sécurité et la qualité du produit final.

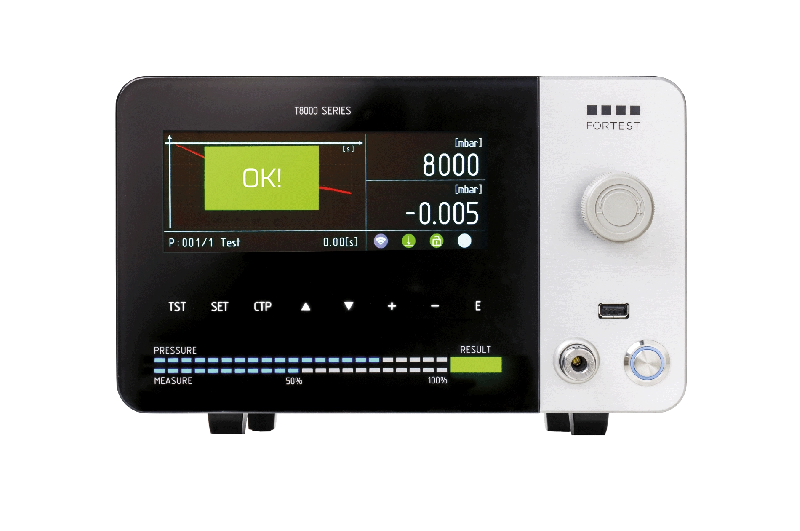

L’appareil se distingue par un design moderne qui met en vedette un large écran LCD de 6,2”. Le panneau frontal « total glass » en verre trempé facilite non seulement les opérations de nettoyage, mais offre des fonctionnalités tactiles grâce au contrôleur touchscreen capacitif intégré. L’interface graphique permet de surveiller l’ensemble du cycle de test grâce à des graphiques en temps réel, rendant le diagnostic et la configuration des programmes extrêmement fluides pour l’utilisateur.

Conçu pour l’intégration dans les systèmes de production automatisés, le T8980 est équipé d’une suite complète de connexions : USB, RS232 et RS485 de série, avec possibilité d’extension vers les protocoles Profinet, EtherNet/IP et EtherCAT. Le port USB frontal permet la gestion simplifiée des données, autorisant la sauvegarde des tests d’étanchéité et des sauvegardes des paramètres, garantissant la pleine conformité aux exigences de traçabilité de l’Industrie 4.0.

Données techniques

• Modèles 0-0,5 bar 0,5-6 bar 6-10 bar 10-20 bar 20-50 bar
• Précision ΔP 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits
• Plage de mesure de pression différentielle (ΔP) 0 à 65 mbar 0 à 65 mbar 0 à 650 mbar 0 à 650 mbar 0 à 650 mbar
• Résolution de pression différentielle (ΔP) 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,01 mbar
• Précision de mesure de pression directe 0,5 % FS 0,5 % FS 0,5 % FS 0,5 % FS 0,5 % FS
• Plage de mesure de pression directe 0 à FS 0 à FS 0 à FS 0 à FS 0 à FS
• Résolution de pression directe 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
• Précision de mesure des fuites 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min
• Plage de mesure des fuites 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min 0 à 10 cc/min
• Résolution de mesure des fuites 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
• Précision de mesure du volume 1,5 % lecture + 2 cc/min 1,5 % lecture + 2 cc/min 1,5 % lecture + 2 cc/min 1,5 % lecture + 2 cc/min 1,5 % lecture + 2 cc/min
• Plage de mesure du volume 0 à 500 cc 0 à 500 cc 0 à 500 cc 0 à 500 cc 0 à 500 cc
• Résolution de mesure du volume 0,1 cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc

Caractéristiques générales

• Unités de mesure mbar, bar, psi, mmHg, mmH₂O, Pa, hPa, cc/min, cc/h, pression/s
• Dimensions 270 × 160 × 300 mm
• Poids 8 kg
• Taille de l'écran 800 × 280 pixels
• Plage de température de fonctionnement 5 à 40 °C
• Ports RS232 2
• Ports RS485 1
• Port USB maître 1
• Port USB esclave 1
• Port Ethernet Optionnel
• Signaux d'entrée/sortie (E/S) Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 4BCD
