Testeur de débit avec écran tactile 6,2 pouces et capteurs massiques - T8730
Description
Testeur de débit
Le T8730 est l’appareil de ForTest dédié à la mesure de débit (flow-test), conçu pour garantir des tests rapides et précis sur des composants qui nécessitent la vérification du passage d’air ou de gaz. Grâce à des capteurs massiques de haute qualité et à une résolution métrologique de pointe, il est capable de détecter les obstructions ou les fuites de débit avec une extrême stabilité.
Équipé de l’interface vidéo « ForTest HMI » et d’un écran tactile capacitif de 6,2", il offre une visualisation intuitive des graphiques en temps réel et la possibilité de consulter les statistiques sur les données de test via le menu CTP. Sa connectivité complète le rend parfait pour l’intégration dans des lignes automatiques complexes et pour les exigences de l’Industrie 4.0 grâce aux interfaces Profinet, EtherNet/IP et EtherCAT optionnelles.
Possibilité d’effectuer une mesure continue grâce à un mode de travail approprié.
- Mesure du débit massique haute précision
- Interface écran tactile capacitif couleur 6,2"
- Régulateur de pression électronique intégré (optionnel)
- Connectivité totale avec support des bus de champ industriels
- Possibilité de mise à jour du firmware via USB
Spécialiste des tests de débit et d’obstruction
Le T8730 est conçu pour répondre aux besoins d’essais où le paramètre critique est le volume d’air qui traverse un composant. Utilisant des capteurs de débit massique (Mass Flow), l’appareil mesure avec précision le flux indépendamment des variations de pression et de température ambiante. C’est la solution idéale pour tester l’efficacité de conduits, valves, brûleurs et dispositifs médicaux où la vérification du libre passage ou du bon étalonnage du flux est fondamentale.

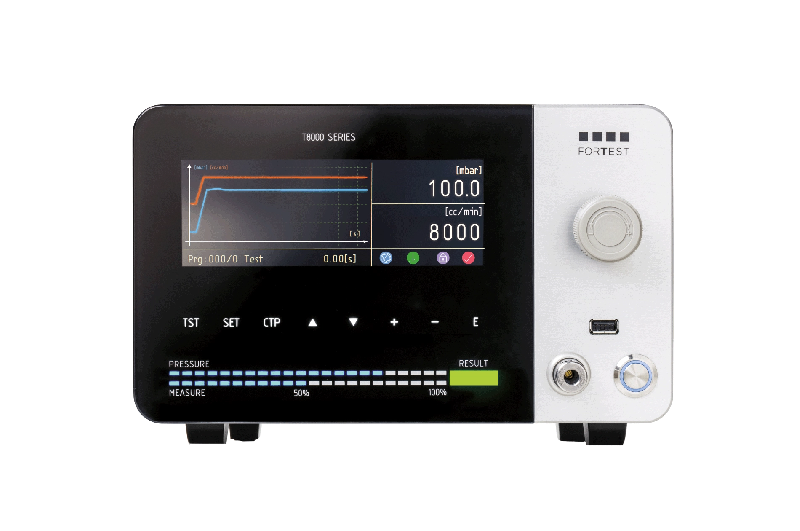

Interface vidéo HMI et écran tactile de 6,2 pouces
L’expérience utilisateur est centrée sur le système vidéo « ForTest HMI », qui transforme l’instrument en une véritable station d’analyse. Le grand écran couleur de 6,2 pouces, protégé par un panneau en verre trempé capacitif, permet d’afficher des graphiques de débit clairs et détaillés. Le clavier numérique intégré et l’interface intuitive facilitent la configuration de 300 programmes de test, ce qui rend l’utilisation rapide même pour les techniciens les moins expérimentés.
Électronique de mesure et blindage de pointe
Pour garantir des mesures stables dans toutes les conditions, le T8730 adopte une section de mesure opto-isolée et une double cage de Faraday. Cette architecture protège les capteurs des interférences électromagnétiques typiques des environnements industriels. La résolution de mesure est extrêmement élevée, permettant de détecter de minimes variations de débit et garantissant une répétabilité de test d’excellence, réduisant au minimum les faux rejets en production.
Intégration 4.0 et traçabilité totale
Conçu pour être le cœur de systèmes automatisés, l’appareil offre une dotation d’interfaces complète : USB (pour la sauvegarde de données et les mises à jour), RS232, RS485 et Can Bus de série. Il est également prévu pour l’intégration de protocoles industriels avancés comme Profinet, EtherNet/IP et EtherCAT. La gestion des données d’essai permet une traçabilité totale, permettant aux entreprises de surveiller constamment la qualité de la production et de s’interfacer avec les systèmes de gestion (MES).
Données techniques
| Modèle | Plage de mesure | Précision | Résolution |
|---|---|---|---|
| 0-0,5 bar | 0-200 cc/min | 1% RDG+0,1%FS | 0,01 cc/min |
| 0,5-6 bar | 0-5000 cc/min | 1% RDG+0,1%FS | 1 cc/min |
| 0-10000 cc/min | 1% RDG+0,1%FS | 1 cc/min | |
| 0-20000 cc/min | 1% RDG+0,1%FS | 1 cc/min | |
| 0-50000 cc/min | 1% RDG+0,1%FS | 10 cc/min | |
| 0-100000 cc/min | 1% RDG+0,5%FS | 100 cc/min | |
| 0-200000 cc/min | 1% RDG+0,5%FS | 500 cc/min |
| Unité de mesure | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min |
|---|---|
| Dimensions | L:270 H:160 l:300 mm |
| Poids | 8 kg |
| Taille de l'écran | 800x280 pixel |
| Plage de température de fonctionnement | 5-40 °C |
| Ports RS232 | 2 |
| Ports RS485 | 1 |
| “Master” USB port | 1 |
| “Slave” USB port | 1 |
| Port Ethernet | Optionnel |
| Signaux E/S | Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 4BCD |
| Auxiliaries Signaux E/S (optional) | 8 output programmable, 4 input programmable, 4BCD |
| Nombre de programmes | 300 |
| Mémoire d'archivage des tests | Advanced |
| Protection par mot de passe | Oui |
| Nom du programme | Oui, 16 characters |
Remarque
La résolution à prendre en compte pour la précision est toujours de 1 Pa.
Référence Normatives: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
La résolution pour le calcul de l'incertitude est de 1 Pa jusqu'à 10 bar.
