Testeur d'étanchéité bi-canal par chute de pression absolue ? compact, deux tests simultanés ? ForTest K7890

Pour ceux qui recherchent une productivité encore plus poussée dans le test d’étanchéité, la solution est un appareil bicanal comme le K7890, qui intègre dans un châssis standard 2 canaux de mesure indépendants, permettant le test simultané de 2 pièces. Il convient à tous les secteurs industriels (automotive, médical, oléohydraulique, électroménager, e-mobility, aéronautique et défense) grâce à la haute configurabilité des options et des échelles de mesure.

• Double productivité
• Dimensions compactes
• Adapté à tous les secteurs
• Écran et clavier tactiles capacitifs

Secteurs d’application

Design Compact et Performance Bi-Canal

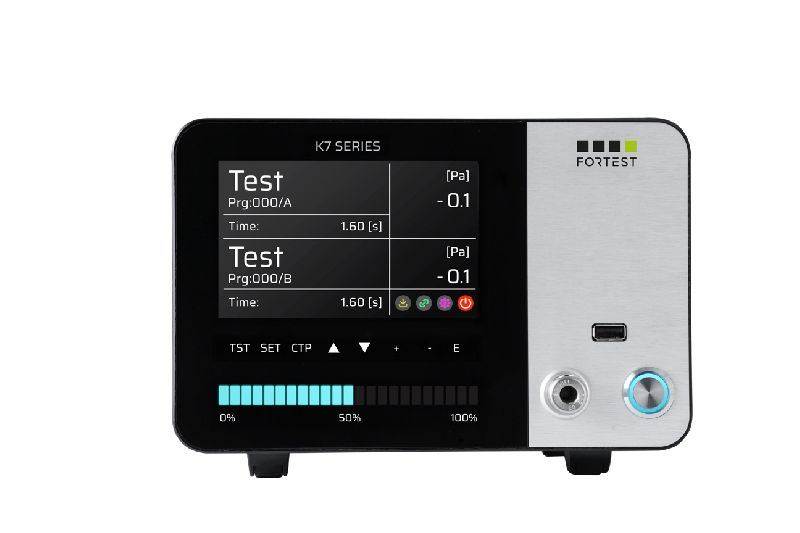

Le K7890 représente la dernière innovation de ForTest dans le domaine du test d’étanchéité. Bien qu’intégrant une technologie bi-canal, l’appareil est intégré dans le même boîtier ultra-compact que le modèle mono-canal K8990, s’établissant comme le dispositif le plus compact de sa catégorie. Cette configuration est idéale pour le contrôle d’étanchéité de paires de phares ou de composants à double chambre, permettant de diviser par deux les temps de test sans renoncer à la flexibilité et à la fiabilité qui caractérisent la série K.

Interface Utilisateur et Robustesse Industrielle
L’expérience d’utilisation est révolutionnée par une IHM de nouvelle génération. Le panneau frontal en verre trempé, conçu pour résister à des cycles continus dans des environnements de production difficiles, abrite un écran TFT couleur de 5,7” avec interface tactile capacitive. Le contrôle est rendu encore plus intuitif grâce à une barre LED dynamique pour le monitoring immédiat des processus et à un clavier rétroéclairé.

Configuration Pneumatique et Précision
Le K7890 offre une polyvalence dans la gestion des pressions, avec des échelles de mesure qui couvrent une plage de –1 à 15 bar. L’appareil est disponible avec deux modalités de régulation : manuelle haute précision ou électronique automatique. L’équipement de série comprend 300 programmes de test configurables, un port USB pour l’enregistrement de données et le raccord Stäubli® dédié au branchement des fuites étalonnées pour la vérification périodique de l’étalonnage.

Connectivité Totale et Intégration 4.0

Sur le plan de la communication, le K7890 n’a pas de limites. Outre les interfaces standard comme Ethernet, RS232, RS485 et USB, l’appareil intègre des modules sans fil Bluetooth et Wi-Fi. Pour une parfaite interopérabilité avec les systèmes PLC, SCADA et MES dans une optique Industrie 4.0, l’appareil est extensible avec les principaux protocoles de terrain, notamment Modbus RTU, Profinet, EtherNet/IP et EtherCAT.

Données techniques

• Modèle 0-1 bar / 1-2 bar / 2-6 bar / 6-10 bar / 10-15 bar
• Précision ΔP 0,5 % lecture + 3 digits
• Plage de mesure ΔP 0-65 mbar / 0-65 mbar / 0-65 mbar / 0-650 mbar / 0-650 mbar
• Résolution ΔP 0,001 mbar / 0,002 mbar / 0,005 mbar / 0,01 mbar / 0,1 mbar
• Précision de pression directe 0,5 % de l'échelle pleine (FS)
• Plage de mesure de pression directe 0-FS
• Résolution de pression directe 0,1 mbar / 0,1 mbar / 0,1 mbar / 1 mbar / 1 mbar
• Précision de mesure des fuites 1 % lecture + 0,03 cc/min
• Plage de mesure des fuites 0 à 10 cc/min
• Résolution de mesure des fuites 0,01 cc/min
• Précision de mesure du volume 1 % lecture + 2 cc/min
• Plage de mesure du volume 0 à 500 cc
• Résolution de mesure du volume 0,1 cc
• Unités de mesure mbar, bar, psi, mmHg, mmH₂O, Pa, hPa, cc/min, cc/h, pression/s
• Dimensions L 220 × H 140 × P 250 mm
• Poids 4 kg
• Taille de l'écran 5,7' – 800 × 480 pixels
• Température de fonctionnement 5 à 40 °C
• Ports RS232 2
• Ports RS485 1
• Port USB maître 1
• Port USB esclave 1
• Port Ethernet Optionnel (ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
• Signaux E/S Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 4BCD
• Entrées/Sorties auxiliaires 8 sorties programmables, 4 entrées programmables, 4BCD
• Nombre de programmes 300
• Mémoire d'archivage des tests Avancée
