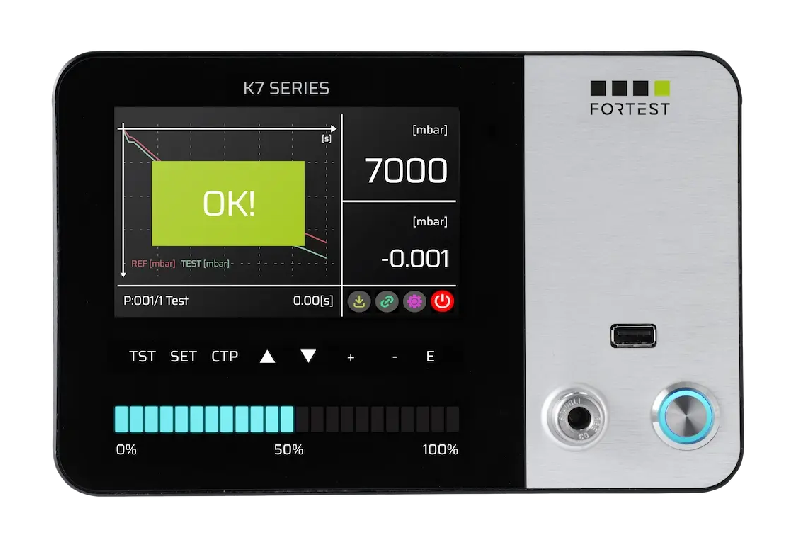

Appareil standard de contrôle d'étanchéité par chute de pression absolue - Haute configurabilité, zéro maintenance, mesure précise - K7990

Le nouveau K7990 est conçu comme un appareil universel pour le test d’étanchéité et trouve son application dans tous les secteurs industriels (automobile, médical, oléohydraulique, électroménager, e-mobilité, aéronautique et défense) grâce à la haute configurabilité des options et des gammes de mesure.

Secteurs d’application

Innovation dans la Chute Absolue
K7990 naît de l’évolution technologique continue et des demandes modernes du marché. Ce nouvel appareil pour le test d’étanchéité à chute absolue est conçu pour offrir des performances de haut niveau dans le contrôle qualité industriel.

Polyvalence et Applications

Hautement configurable, l’appareil s’adapte à chaque secteur d’application. Il peut être utilisé comme unité autonome dans des postes manuels ou intégré dans des automatisations complexes, grâce à des interfaces numériques compatibles avec tous les systèmes actuellement sur le marché.

Interface Utilisateur Évoluée

Le design arbore un panneau en verre trempé haute résistance qui protège un écran tactile capacitif couleur de 5,7”. L’utilisation est rendue intuitive par la barre LED dynamique et le clavier rétroéclairé, idéaux pour un usage intensif en production.

Équipement de série complet

Le pack standard comprend le raccord Stäubli® pour fuites calibrées, port USB pour la sauvegarde des rapports et la mise à jour du firmware, ainsi qu’un régulateur de pression manuel de précision (également disponible en version électronique en option) et 300 programmes de test.

Connectivité et Intégration 4.0

Le K7990 offre une communication totale via Ethernet, RS232, RS485, USB, Bluetooth et Wi-Fi. La flexibilité est garantie par la compatibilité avec les protocoles les plus répandus : Modbus-RTU, Profinet, EtherNet/IP et EtherCAT, assurant le dialogue avec les systèmes PLC et MES.

Données techniques

• Caractéristique 0-1 bar / -1 à 0 bar 1-2 bar 2-6 bar 6-15 bar
• Précision ΔP 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits
• Plage de mesure ΔP 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar
• Résolution ΔP 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar
• Précision de pression directe 0,5 % FS 0,5 % FS 0,5 % FS 0,5 % FS
• Plage de mesure de pression directe 0-FS 0-FS 0-FS 0-FS
• Résolution de pression directe 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar
• Précision de mesure des fuites 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min
• Plage de mesure des fuites 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
• Résolution de mesure des fuites 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
• Précision de mesure du volume 1 % lecture + 2 cc 1 % lecture + 2 cc 1 % lecture + 2 cc 1 % lecture + 2 cc
• Plage de mesure du volume 0-500 cc 0-500 cc 0-500 cc 0-500 cc
• Résolution de mesure du volume 0,1 cc 0,1 cc 0,1 cc 0,1 cc

• Unités de mesure mbar, bar, psi, mmHg, mmH₂O, Pa, hPa, cc/min, cc/h, pression/s
• Dimensions L 220 × H 140 × P 250 mm
• Poids 4 kg
• Taille de l'écran 5,7" – 800 × 480 pixels
• Plage de température de fonctionnement 5 à 40 °C
• Ports RS232 2
• Ports RS485 1
• Port USB maître 1
• Port USB esclave 1
• Port Ethernet Optionnel (protocoles ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
• Signaux E/S Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 4BCD
• Signaux E/S auxiliaires (option) 8 sorties programmables, 4 entrées programmables, 4BCD
• Nombre de programmes 300
