Vérificateur de processus de test d'étanchéité - fuite calibrée certifiée, acier inoxydable fritté, précision ±5% + 0,03 cc/min - T0710

Fuite Calibrée

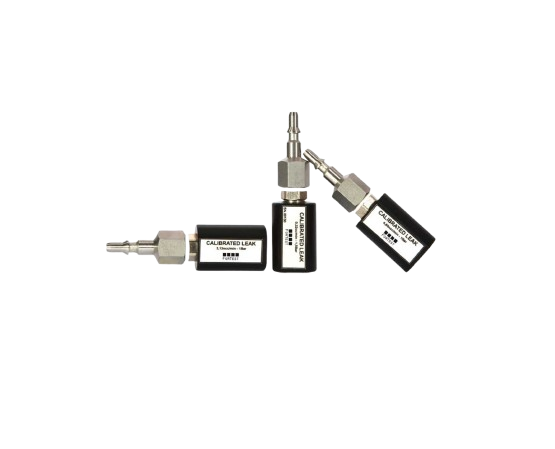

Le T0710 ForTest est une fuite calibrée certifiée conçue pour la vérification et la validation des processus de test d’étanchéité, particulièrement adaptée pour les fuites de faible ampleur. Réalisée en acier inoxydable fritté avec porosité calibrée, elle garantit une stabilité exceptionnelle dans le temps et une résistance à la corrosion. Disponible avec des échelles de fuite de 10 cc/h jusqu’à 200 cc/min et une précision de ±5% plus 0,03 cc/min, le T0710 est personnalisé selon les besoins spécifiques du client. Compatible avec des pressions de -1 à 10 bar et utilisable avec de l’air comprimé, de l’azote ou de l’hydrogène, il est fourni avec un certificat d’étalonnage SIT et un boîtier de protection. Disponible avec raccordement 1/8" BSP, 1/4" BSP ou raccord rapide Stäubli®.
Caractéristiques principales :

• Élément en acier inoxydable fritté pour microdébits avec stabilité à long terme
• Échelles de fuite de 10 cc/h à 200 cc/min avec précision ±5% + 0,03 cc/min
• Certification d’étalonnage avec traçabilité SIT incluse dans la fourniture
• Connectivité multiple : 1/8" BSP, 1/4" BSP ou raccord rapide Stäubli®
• Spécialisation pour les microdébits et faibles fuites

Spécialisation pour les microdébits et faibles fuites
Le T0710 se distingue du T0730 par sa spécialisation dans les mesures de microdébits et fuites de faible importance. Avec des échelles de fuite qui commencent à seulement 10 cc/h (équivalent à environ 0,17 cc/min), cet appareil métrologique est optimisé pour la validation de systèmes de test d’étanchéité à haute sensibilité, employés dans les essais de composants avec des exigences d’étanchéité très strictes. La capacité de simuler des fuites si réduites le rend indispensable dans des secteurs comme l’automobile haut de gamme, le médical, l’hydraulique de précision et l’électronique, où même des fuites minimes peuvent compromettre la fonctionnalité, la sécurité ou la fiabilité du produit final.
Technologie du matériau fritté pour une précision supérieure
Le cœur du T0710 est constitué d’un élément en acier inoxydable fritté, produit par un procédé de métallurgie des poudres qui crée une matrice poreuse aux caractéristiques contrôlées et reproductibles. Le frittage permet d’obtenir une structure de pores interconnectés extrêmement fine et homogène, idéale pour générer des flux laminaires stables même à des valeurs très faibles. Cette technologie offre des avantages significatifs par rapport aux orifices capillaires traditionnels : robustesse mécanique supérieure, insensibilité aux variations de température, résistance au colmatage par les particules fines, et surtout une stabilité dimensionnelle exceptionnelle dans le temps. L’acier inoxydable confère en outre une résistance à la corrosion et une compatibilité avec différents gaz de travail.
Précision et répétabilité dans les microdébits
La précision déclarée du T0710 est de ±5% plus 0,03 cc/min, une valeur particulièrement significative lorsque l’on travaille avec des flux réduits. Pour comprendre l’importance de cette spécification, considérons une fuite calibrée à 1 cc/min : l’incertitude globale sera d’environ 0,08 cc/min, correspondant à 8% de la valeur nominale. Cette précision est fondamentale pour valider correctement les systèmes de test qui doivent discriminer entre composants conformes et non conformes avec des marges de tolérance serrées. La répétabilité de la fuite générée, garantie par la stabilité du matériau fritté, permet d’effectuer des vérifications multiples dans le temps en obtenant toujours des résultats cohérents, exigence essentielle pour démontrer la capabilité des processus de contrôle qualité.
Personnalisation selon les exigences applicatives
Chaque T0710 est produit selon les spécifications du client, en configurant la valeur nominale de la fuite en fonction des besoins réels de l’application. La gamme disponible couvre plus de trois ordres de grandeur, de 10 cc/h (pour les applications ultra-critiques sur de petits volumes) jusqu’à 200 cc/min (pour des composants plus grands ou avec des tolérances moins strictes). Le fond d’échelle de pression peut être sélectionné entre -1 bar pour les applications en dépression et 10 bar pour les tests d’étanchéité sous pression, garantissant que l’étalonnage s’effectue dans les mêmes conditions opérationnelles que les tests réels. Cette personnalisation élimine la nécessité de facteurs de correction ou d’extrapolations, maximisant la précision des vérifications périodiques.
Polyvalence dans les modes de connexion
Le T0710 offre une flexibilité d’installation maximale grâce aux différentes options de connexion disponibles. Le raccord fileté 1/8" BSP mâle est le standard pour les installations fixes sur bancs d’essai, tandis que la variante 1/4" BSP mâle est privilégiée lorsqu’il faut utiliser des tuyauteries de plus grand diamètre ou réduire les pertes de charge. Le raccord rapide Stäubli® mâle, disponible en option, permet des connexions et déconnexions rapides sans outils, idéal pour les vérifications périodiques sur différentes lignes de production ou pour une utilisation comme étalon mobile partagé entre plusieurs postes. Le poids contenu de 28 grammes et les dimensions compactes rendent l’appareil facile à manipuler et transporter.
Applications en pression et vide
Une caractéristique distinctive du T0710 est la capacité d’opérer aussi bien en pression positive jusqu’à 10 bar qu’en dépression jusqu’à -1 bar. Cette versatilité le rend adapté à la validation de différents types de systèmes de test d’étanchéité : méthodes différentielles qui travaillent à basses pressions relatives, tests à chute absolue en pression communément utilisés dans l’automobile et l’hydraulique, et épreuves en vide typiques du secteur de la réfrigération, climatisation et procédés industriels sous vide. La possibilité de sélectionner lors de la commande l’échelle de pression optimale garantit que l’étalonnage soit effectué dans les conditions les plus proches possible de celles opérationnelles, minimisant les incertitudes et maximisant la fiabilité des vérifications.
Compatibilité avec différents gaz
Le T0710 est certifié pour l’utilisation avec air comprimé, azote et hydrogène, les trois gaz les plus couramment employés dans les épreuves d’étanchéité industrielles. L’air comprimé est le fluide le plus répandu pour sa disponibilité et son coût, l’azote est utilisé lorsqu’on veut éviter les oxydations ou contaminations par l’humidité, tandis que l’hydrogène est employé dans les tests avec forming gas ou dans les applications avec détecteurs sniffer à hydrogène. Il est important d’utiliser la fuite calibrée avec le même gaz pour lequel elle a été certifiée, ou d’appliquer les facteurs de correction théoriques appropriés si l’on change de fluide de travail, en tenant compte que de petites différences dans les propriétés physiques des gaz peuvent influencer légèrement le flux à travers le matériau fritté.
Stabilité dans le temps et cycle de vie
Une des caractéristiques les plus appréciées du T0710 est l’exceptionnelle stabilité sur le long terme. Le matériau fritté en acier inox ne subit pas de variations significatives de la structure poreuse même après des années d’utilisation et des milliers de cycles de pressurisation. Contrairement aux systèmes basés sur des membranes élastomériques ou des joints toriques qui peuvent se dégrader, ou des capillaires qui peuvent s’obstruer, la matrice métallique frittée maintient ses caractéristiques inchangées. Cette stabilité réduit drastiquement la nécessité de réétalonnages fréquents, même s’il reste une bonne pratique de vérifier périodiquement (typiquement avec une fréquence annuelle) l’étalonnage, tant pour les exigences réglementaires que pour surveiller d’éventuels endommagements accidentels. La maintenance requise est pratiquement nulle : conservation dans le boîtier de protection quand l’appareil n’est pas utilisé, éviter les contaminations avec des huiles ou des liquides, protection contre les chocs mécaniques.
Importance stratégique dans le contrôle qualité
L’utilisation de fuites calibrées certifiées comme le T0710 représente un investissement stratégique dans la gestion de la qualité d’entreprise. Ces dispositifs ont pour objectif de démontrer de manière objective que les systèmes de test d’étanchéité fonctionnent correctement et sont capables de détecter des fuites en dessous des seuils spécifiés. Cette capacité est essentielle pour respecter les exigences réglementaires, éviter de coûteux rappels de produits pour des défauts d’étanchéité non détectés, et construire la confiance des clients dans la capacité de l’entreprise à fournir des composants fiables. En particulier, le T0710 avec sa spécialisation sur les microdébits est crucial pour les secteurs de haute technologie où les marges de tolérance sont minimales et où même des fuites apparemment négligeables peuvent avoir des conséquences significatives sur la fonctionnalité ou la sécurité du produit final. Le coût relativement contenu de ces échantillons certifiés se rentabilise largement en termes de conformité, prévention des défauts et réputation d’entreprise.
Données techniques
