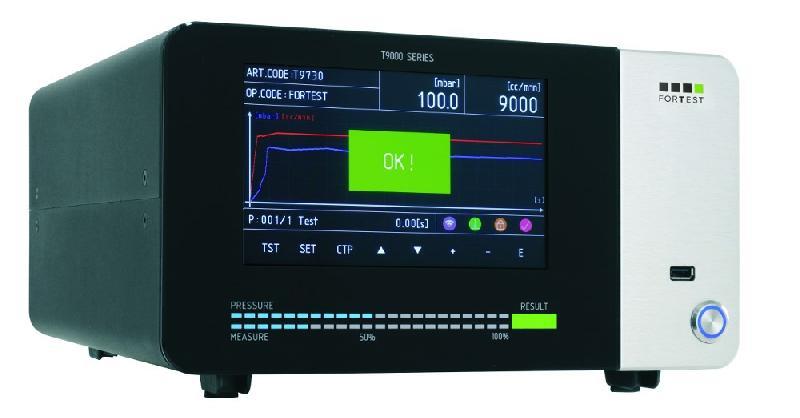

Appareil de test d'étanchéité high-performance T9710 avec capteur de débit et capteur massique

Mesure d'étanchéité avec capteur de débit
L'affichage des fuites en modalité volumétrique (cm3/h ou cm3/min), avec un appareil classique de test d'étanchéité, est lié à la configuration du volume de la pièce testée qui, à travers des algorithmes mathématiques, permet de convertir la chute de pression en chute volumétrique.
Pour se libérer de ce système, nous avons créé le test d'étanchéité par débit T9710 qui, grâce à un capteur massique et à un capteur de pression, affiche les fuites détectées directement en modalité volumétrique, sans nécessité de configurer le volume testé.

Caractéristiques principales :

• Extrême flexibilité en cas de grande variabilité des volumes testés.
• Analyse intuitive de l'évolution du cycle d'essai.

Interface avancée
Nous avons conçu la série T9000 comme l'expression maximale de la technologie dans les systèmes de mesure, en l'équipant d'une interface avancée, utile pour les analyses et les études en phase de prototypage ou pré-série, ainsi que les tests sur ligne de production.
Le grand écran en couleurs de 7'', encastré dans un panneau en verre capacitif, permet l'interaction totale dans les menus internes et dans l'écran principal. Les archives tests smart contiennent des fonctions d'analyses quotidiennes, mensuelles et spécifiques pour chaque programme de test, afin de maîtriser le niveau de qualité de vos produits.

Connectivité sans limites

• Ports USB esclave, RS232, RS485, Can bus et TTY.
• Option : port Ethernet et connecteur 26 pôles avec 4 entrées et 8 sorties programmables.
• Port USB maître pour connecter une clé USB, permettant la mémorisation des essais, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur.
• Connexion automatique à des imprimantes thermiques, lecteurs de codes-barres/datamatrix et marqueuses via le menu interne.

Fonctionnement hybride
Le fonctionnement particulier du T9710 consiste en l'injection continue de l'air d'essai, contrairement à un système classique de test d'étanchéité, et dans la mesure directe du flux de la fuite, pouvant aller de quelques cm3/min à plusieurs centaines, selon l'application.

Ce système permet :

• De mesurer des fuites supérieures à celles d'un système classique de test d'étanchéité.
• De mesurer des fuites bien inférieures aux valeurs d'un test de débit normal (habituellement utilisé pour des fuites de milliers de cm3/min).

La définition de la mesure part de 0,1 cm3/h en fond d'échelle et varie de 50 à 1000 cm3/min, avec une pression maximale de 1 bar.

Section pneumatique sur mesure
Pour éviter les surchauffes dues à de longues durées d'activation du circuit de remplissage, nous avons étudié des vannes pneumatiques particulières à haut débit qui, en plus de ne pas craindre la chaleur, remplissent plus rapidement la pièce testée et permettent aussi au T9710 d'effectuer des tests sur des pièces ayant des volumes importants.
Tout cela en maintenant bien sûr la fiabilité historique de ForTest.
