Micro-test d'étanchéité différentielle pour l'automatisation industrielle - K3060

Micro-test d’étanchéité différentielle
La technologie d’étanchéité différentielle a été miniaturisée et intégrée dans le K3060, lequel est adapté pour être monté sur des lignes automatiques à haute productivité.
Dimensions réduites
Technologie différentielle
Temps cycles réduits
Haute précision de mesure
Secteurs d’application
Design Compact pour l’Automatisation Industrielle
Le K3060 représente la dernière évolution des testeurs d’étanchéité air différentiels miniaturisés destinés à l’automatisation industrielle. Avec des dimensions de 110x110x110 mm, il est conçu pour s’intégrer facilement dans les lignes automatiques, permettant le positionnement à proximité de la pièce en test. Cette configuration réduit le volume parasite, optimisant les temps de cycle.
Performances sur Micro Volumes
Les micro-vannes internes à faible consommation énergétique sont spécifiquement conçues pour le remplissage de petits volumes, jusqu’à un maximum de 50 cc. Cette caractéristique rend l’appareil particulièrement adapté pour des tests ultra rapides sur micro volumes dans des machines automatiques à haute productivité.
Construction et Interface Utilisateur

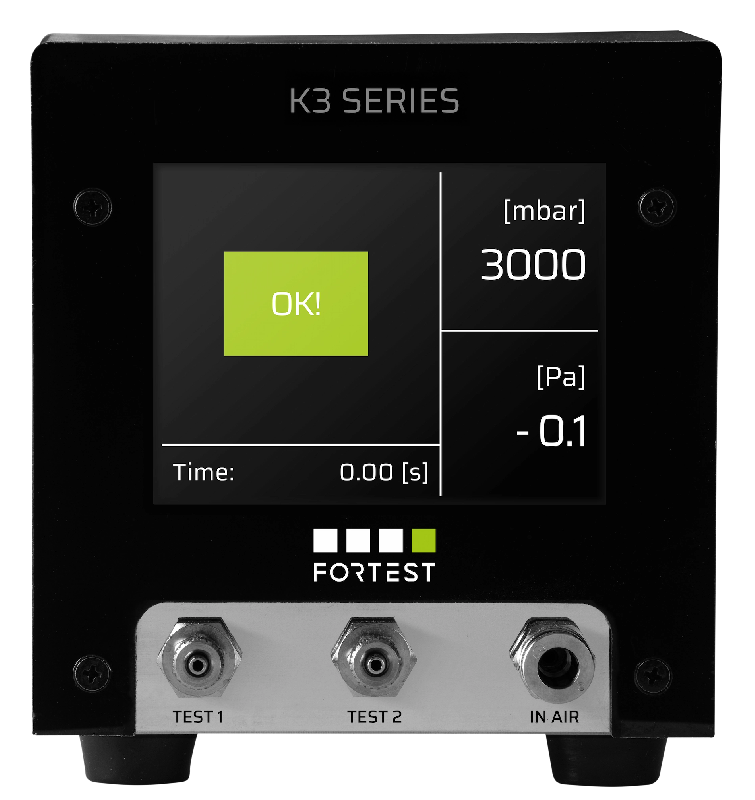

Malgré les dimensions compactes, le châssis en aluminium anodisé et le panneau en plexiglass intègrent un écran couleur de 3,5”. L’interface garantit un suivi immédiat des opérations de test.
Connectivité et Communication
L’appareil est équipé en série de multiples options de connectivité : connecteurs I/O 24Vdc, USB, Ethernet (avec support des protocoles de communication Modbus-RTU ou ForTest) et Bluetooth. La gamme de mesure opérationnelle est comprise entre -1 et 10 bar.
Modalités de Programmation et d’Utilisation
La programmation peut être effectuée au moyen d’un logiciel dédié sur PC (via connexion LAN, USB ou RS232) ou par clé USB. Une modalité stand-alone est également disponible qui utilise un clavier simulé et des signaux numériques I/O pour la commande de Start, Abort cycle, rappel de programmes et gestion des sorties de résultat.
Données techniques

• Modèle 0-1 bar / -1 à 0 bar 1-2 bar 2-6 bar 6-10 bar
• Précision ΔP 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits 0,5 % lecture + 3 digits
• Plage de mesure ΔP 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar
• Résolution ΔP 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar
• Précision de pression directe 0,5 % FS 0,5 % FS 0,5 % FS 0,5 % FS
• Plage de mesure de pression directe 0-FS 0-FS 0-FS 0-FS
• Résolution de pression directe 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar
• Précision de mesure des fuites 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min 1 % lecture + 0,03 cc/min
• Plage de mesure des fuites 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
• Résolution de mesure des fuites 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
• Précision de mesure du volume - - - -
• Plage de mesure du volume - - - -
• Résolution de mesure du volume - - - -

Caractéristiques générales

• Unités de mesure mbar, bar, psi, mmHg, mmH₂O, Pa, hPa, cc/min, cc/h, pression/s
• Dimensions L 110 × H 110 × P 110 mm
• Poids 1 kg
• Taille de l'écran 3,5" – 320 × 240 pixels
• Plage de température de fonctionnement 5 à 40 °C
• Ports RS232 1
• Ports RS485 1
• Port USB maître 1
• Port USB esclave 0
• Port Ethernet Optionnel (protocoles ForTest ou Modbus RTU)
• Signaux E/S Démarrage, Arrêt, Remplissage, Test, Conforme, Rejet, 3BCD
• Signaux E/S auxiliaires (option) Aucun
• Nombre de programmes 100
• Mémoire d'archivage des tests Non
• Protection par mot de passe Non
• Nom du programme Non
