Testeur de débit - Technologie RFO - Plages de débit de 0-10 l/min à 0-100 l/min - T9740

Testeur de débit high level RFQ

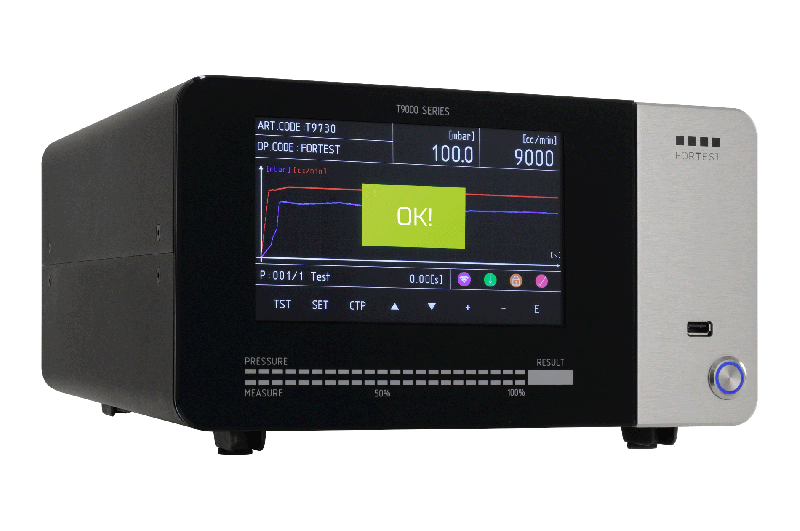

Le T9740 ForTest est un testeur de débit haute performance basé sur la technologie RFO (Restricted Flow Orifice), idéal pour le contrôle qualité de composants nécessitant des mesures de flux précises et répétables. Disponible avec des plages de débit de 0-10 l/min jusqu’à 0-100 l/min et des capteurs de pression différentielle de 0-0,005 bar à 0-0,1 bar, il offre une précision de 1% RDG + 0,1-1% FS. Équipé d’un écran tactile 7” de 800×480 pixels, d’un régulateur électronique de pression intégré et d’une connectivité complète, le T9740 représente la solution optimale pour les applications industrielles qui exigent la conformité aux standards les plus rigoureux et la traçabilité totale des données de production.
Technologie RFO avec régulateur électronique de pression intégré de série

• Plage de débit configurable de 10 l/min jusqu’à 100 l/min
• Capteurs de pression haute résolution de 0,005 bar à 0,1 bar
• Système d’acquisition haute résolution (1M points AD) avec archive de tests avancée

Technologie de mesure RFO

Le T9740 utilise la méthode RFO (Restricted Flow Orifice), une technique éprouvée et fiable pour la mesure du débit à travers des orifices calibrés. Ce système se base sur la corrélation entre la différence de pression à travers un diaphragme étalonné et le débit qui le traverse. Contrairement aux méthodes volumétriques traditionnelles, le système RFO garantit une stabilité et une répétabilité élevées dans le temps, avec une dérive minimale des performances. La présence du régulateur électronique de pression de série assure que les conditions de mesure soient toujours optimales et constantes, éliminant les variations dues aux fluctuations de la pression d’alimentation.
Précision et résolution supérieures

L’appareil est équipé de capteurs de pression différentielle à très haute résolution, disponibles en quatre gammes : 0-0,005 bar, 0-0,01 bar, 0-0,05 bar et 0-0,1 bar, avec une précision de 0,25% ou 0,5% de la pleine échelle selon le modèle. Cette caractéristique permet de détecter même les variations minimales de débit avec une extrême précision. Le système d’acquisition de données haute résolution de 1 million de points AD, fourni de série, garantit une numérisation du signal extrêmement précise, préservant tous les détails des variations de débit pendant la phase de mesure. La résolution de mesure du débit varie de 0,1 l/h pour les gammes les plus petites jusqu’à 5 l/h pour les plus étendues.
Configurations disponibles

Le T9740 offre cinq configurations de débit différentes pour s’adapter à diverses typologies de composants à tester : 0-10 l/min, 0-20 l/min, 0-50 l/min, 0-83,3 l/min et 0-100 l/min. Chaque configuration maintient la précision déclarée d’1% de la valeur lue plus 0,1-1% de l’échelle complète, garantissant des mesures fiables sur toute la plage de travail. La possibilité d’associer des capteurs de pression différentielle avec des plages différentes permet d’optimiser les performances en fonction des caractéristiques spécifiques des composants soumis au test. Cette polyvalence rend le T9740 adapté à de multiples applications industrielles, de la composantique automotive à l’hydraulique de précision.
Automatisation et contrôle de processus

L’interface opérateur comprend un écran tactile couleur de 800×480 pixels qui permet une gestion simple et intuitive de tous les paramètres de test. L’appareil peut mémoriser jusqu’à 300 programmes différents, chacun identifiable par un nom de 16 caractères pour faciliter sa reconnaissance. Le système de protection par mot de passe prévient les modifications non autorisées et garantit l’intégrité des processus de contrôle qualité. Les signaux I/O standard incluent Start, Stop, Filling, Test, Good, Reject et 4BCD pour l’intégration avec les systèmes d’automatisation, tandis qu’un module optionnel ajoute 8 sorties programmables et 4 entrées programmables pour des logiques de contrôle plus complexes.
Équipements de série et options avancées

Le T9740 est livré de série avec régulateur électronique de pression, circuit d’auto-zéro de la pression primaire, lecture de la pression en attente et système d’acquisition haute résolution. Ces caractéristiques, qui sur d’autres modèles sont optionnelles, garantissent d’emblée des performances élevées et une fiabilité opérationnelle. Parmi les options disponibles se distinguent la sortie analogique de fuite, la carte d’expansion I/O à 24 Vdc, la connexion Ethernet/TCP-IP, le Wi-Fi et le kit de commande radio à distance. Les accessoires comprennent des pupitres de commande externes, des lecteurs de codes à barres pour la traçabilité automatique, des imprimantes thermiques, des robinets micrometriques de précision et des logiciels dédiés comme le Data Manager pour l’analyse statistique avancée des résultats.
Connectivité et traçabilité

Le système de connectivité du T9740 est extrêmement complet et flexible. Les ports USB, RS232 et RS485 permettent la communication avec des automates programmables, des ordinateurs de supervision et d’autres dispositifs. Le port Ethernet en option permet l’intégration dans les réseaux d’entreprise pour la surveillance à distance et la collecte centralisée des données de production. La mémoire d’archivage des tests effectués sur USB Mass Storage garantit la traçabilité complète de tous les tests exécutés, exigence fondamentale pour les certifications qualité selon les normes ISO et pour l’implémentation de systèmes Industry 4.0.
Applications typiques

Le T9740 trouve son emploi dans de nombreux secteurs industriels où le contrôle du débit par méthode RFO est requis par les spécifications produit ou par les réglementations sectorielles. Les applications typiques incluent les essais de soupapes proportionnelles et de régulation, systèmes de dosage, régulateurs de pression, composants pour installations de climatisation, dispositifs médicaux pour distribution de gaz et d’oxygène, électrovannes pour électroménager et composants pour le secteur automobile. La précision et la répétabilité de la méthode RFO la rendent particulièrement adaptée lorsqu’il est nécessaire de garantir que le débit d’un composant rentre dans des tolérances serrées, comme requis par les normes de sécurité et par les spécifications de conception les plus exigeantes.
