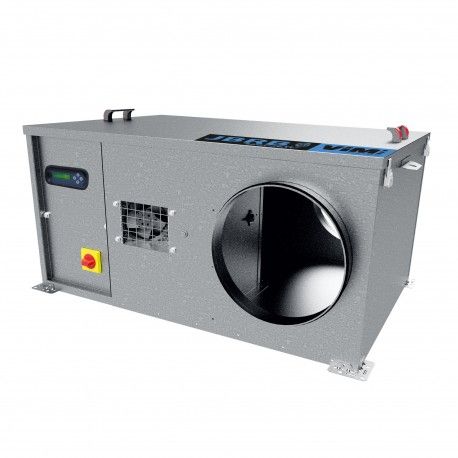

Jbrb ecowatt® pm - caisson de ventilation - ecm < 9 200 m3/him

JBRB ECOWATT® PM - JBRB ECOWATT® PM SIGFOX

Caissons d'extraction C4 régulés
Entraînement direct - Réaction - ECM < 9 200 m3/h

Conforme ErP -UVNR - Moteur EC variable

Fonctionnement pression inversée
Consommation ultra optimisée
Moteur ECM hors du flux d'air
Roue à réaction haute performance
Multiples configurations d'installation
Communicant Modbus ou Sigfox
Conformité Avis technique Hygro
Maintenance facilitée
Monophasé ou triphasé
Application
Extraction d'air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC en habitat collectif et locaux tertiaires10 tailles : 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
Débits de 100 à 9200 m3/h.

JBRB ECOWATT® PM : communicant Modbus.
JBRB ECOWATT® PM SIGFOX : communicant Sigfox.

Configurations disponibles :

• L : en ligne.
• M : modulable, livré avec un bouchon pour 1 ou 2 aspirations à 90°.
• D : double aspiration à 180°.

Version rejet horizontal ou vertical.
Version isolée : isolation acoustique par laine de verre 25 mm (classement au feu M0) dans panneaux double peau.

Construction

• Caisson en tôle d'acier galvanisé équipé de 4 pattes de fixation (taille 04 à 38) ou 2 omégas transervaux (tailles 48 à 92).
• Levage par 2 pattes en acier ou par élingage à travers les omégas.
• Piquage de raccordement avec joints d'étanchéité classe D. Version rejet vertical livrée sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses).
• Accouplement direct.
• INTZ : interrupteur de proximité cadenassable monté/câblé.
• Turbine à réaction haute performance en acier galvanisé.
• Couvercle équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l'intérieur du caisson pour le nettoyage.
• Version rejet horizontal ou vertical.
• Version IS : Isolation acoustique par laine de verre 25 mm M0 dans panneaux double peau.
• Option peinture : option finition peinture polyester RAL 7040, 2 faces, dégraissage + phosphatation au zinc + 60μm peinture.

Motorisation

• Moteur à courant continu (ECM) hors du flux d'air :
  • 04 à 22 : IP44 classe B monophasé 230V, 50Hz.
  • 30, 38, 48, 70, 82 : IP54, classe F, monophasé 230V, 50Hz.
  • 30, 38, 48, 70, 92 : IP 54, classe F, triphasé 400V, 50Hz.
• Protection thermique gérée par électronique et agréé pour un fonctionnement C4.

Régulation - RMEC

• Fonctionnement en pression inversée - courbe montante.
• Paramétrage du régulateur avec des valeurs issues de notre logiciel de dimensionnement OPTAIR VMC et propres à chaque chantier :
  • Débit minimum de l'installation,
  • Pression minimum de l'installation,
  • Débit maximum de l'installation,
  • Pression maximum de l'installation.
• Un algorithme calcule automatiquement la courbe débit-pression montante du caisson adaptée à l'installation.
• Adaptation en permanence de la vitesse du moteur au besoin de l'installation.
• Par défaut la Pression minimum est réglée à la valeur minimale de
• 95 Pa et la valeur de la pression maximale à une valeur de 160 Pa. Coffret de régulation, IP55, monté et câblé d'usine.
• Afficheur LCD rétro-éclairé, avec touches de fonction en façade, télécommande déportée en option.
  • Affichage en clair de la mesure (pression, débit) et de la consigne réglée.
• Signalisation du défaut de ventilation intégré : contact sec disponible sur le bornier du RMEC (pouvoir de coupure sous 230Vac : 3A résistif).

Communication
JBRB ECOWATT® PM

• Communication ModBus RTU de série.

JBRB ECOWATT® PM SIGFOX : voir IoT produits connectés

• Réseau SIGFOX, réseau sans fil cellulaire très bas débit et très longue portée avec une couverture nationale.
• Permet la supervision d'installation de VMC (collectif ou tertiaire).
• Technologie alternative économique aux solutions filaires / 3G pour la surveillance ou la télérelève.
• Carte additionnelle intégrée au RMEC pour remonter des données sur le réseau radio SIGFOX :
  • pression moyenne, mini et maxi de l'installation,
  • débit moyen, mini et maxi de l'installation,
  • signal envoyé en cas de coupure d'alimentation,
  • signal envoyé en cas de retour d'alimentation,
  • alarme sur seuil de pression et débit mini.

.
