Ligne de vie horizontale à câble - UNYC
Obtenir un devis / prix
Prix et détails sur demande

Vendu
par FRENEHARD SAS
En savoir plus
Description
LIGNE DE VIE UNYX
2. FIXATION PAR ANCRAGE CHIMIQUE
Elle est utilisée sur des structures en béton plein. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment pour savoir si la structure est assez résistante. Pour des structures béton creux ou friable, on utilisera une fixation traversante avec contre-plaques
3. FIXATION PAR ANCRAGE CHIMIQUE
Elle est utilisée sur des structures en béton plein. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment pour savoir si la structure est assez résistante. Pour des structures béton creux ou friable, on utilisera une fixation traversante avec contre-plaques.

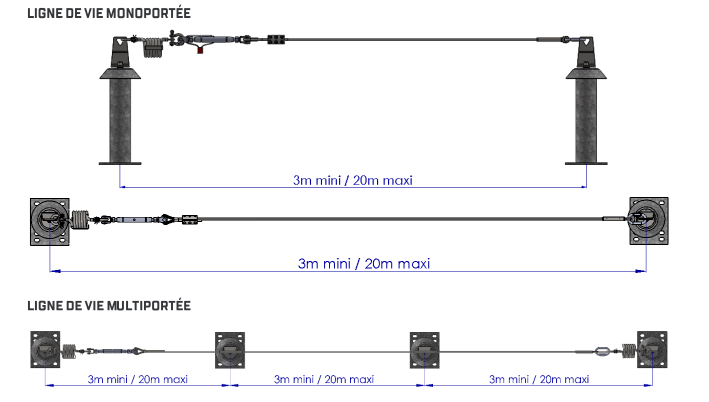

La ligne de vie UNYC horizontale est un dispositif d'ancrage contre les chutes de hauteur. Elle a été soumise à essais conformément à la norme Européenne EN 798 classe C. Les ancres structurelles (ou potelets) terminales et intermédiaires sont conçues pour supporter le double de l'effort qui leur est appliqué. Ces efforts seront déterminés par le fabricant et consignés dans une feuille de calcul, disponible dans la notice de montage ZZNO/4000. L'installateur devra vérifier l'adéquation des efforts engendrés par la ligne de vie avec les efforts acceptés par la structure porteuse.
EMBASE LATÉRALE
Le potelet embase latérale est une interface entre la structure d'accueil et le point d'ancrage. Ce type de potelet s'utilise :

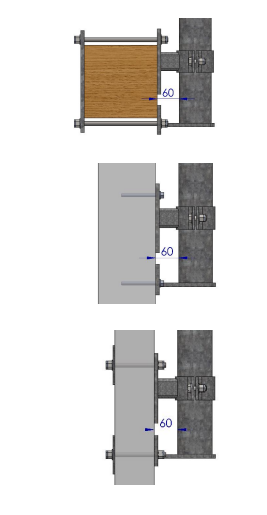

FIXATION DES ANCRES STRUCTURELLES — EMBASE LATÉRALE
Il existe 3 modes de fixation du potelet embase latérale à la structure d'accueil. Celle-ci peut être en bois [fermes, panes, etc], en métal [IPN, IPE, HEA, etc..] ou en béton [dalle, poutre, etc..]
Le potelet embase latérale est une interface entre la structure d'accueil et le point d'ancrage. Ce type de potelet s'utilise :
- Soit comme support du câble de la ligne de vie [tête de potelet d'extrémité, intermédiaire et d'angle],
- Soit comme point d'ancrage individuel [tête du potelet plaquette d'ancrage en inox].
FIXATION DES ANCRES STRUCTURELLES — EMBASE LATÉRALE
Il existe 3 modes de fixation du potelet embase latérale à la structure d'accueil. Celle-ci peut être en bois [fermes, panes, etc], en métal [IPN, IPE, HEA, etc..] ou en béton [dalle, poutre, etc..]
1. FIXATION PAR BRIDAGE
Elle consiste à prendre en sandwich la structure d'accueil avec des brides. Avec des tiges filetées standard de longueur 333 mm, la structure doit avoir une largeur maxi de 240 mm. Si la structure a une largeur comprise entre 240 mm et 550 mm, on apportera une solution adéquate avec des tiges filetées de 666 mm.
Si la structure d'accueil est trop fragile, H peut être nécessaire de la renforcer au niveau du potelet. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment.
Elle consiste à prendre en sandwich la structure d'accueil avec des brides. Avec des tiges filetées standard de longueur 333 mm, la structure doit avoir une largeur maxi de 240 mm. Si la structure a une largeur comprise entre 240 mm et 550 mm, on apportera une solution adéquate avec des tiges filetées de 666 mm.
Si la structure d'accueil est trop fragile, H peut être nécessaire de la renforcer au niveau du potelet. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment.
2. FIXATION PAR ANCRAGE CHIMIQUE
Elle est utilisée sur des structures en béton plein. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment pour savoir si la structure est assez résistante. Pour des structures béton creux ou friable, on utilisera une fixation traversante avec contre-plaques
3. FIXATION PAR CONTRE-PLAQUES
Elle consiste à traverser la structure pour se reprendre avec 4 contre-plaques. Elle s'utilise sur des structures dont la hauteur de section trop important ne permet pas un bridage, dont l'épaisseur ne permet pas un ancrage chimique, et sur les structures en béton creux ou en matière friable [pisé, torchis...].
Elle consiste à traverser la structure pour se reprendre avec 4 contre-plaques. Elle s'utilise sur des structures dont la hauteur de section trop important ne permet pas un bridage, dont l'épaisseur ne permet pas un ancrage chimique, et sur les structures en béton creux ou en matière friable [pisé, torchis...].
EMBASE PLATE
Le potelet embase plate s'utilise :
Le potelet embase plate s'utilise :
- Soit comme support du câble de la ligne de vie [tête de potelet d'extrémité, intermédiaire et d'angle).
- Soit comme point d'ancrage individuel (tête du potelet plaquette d'ancrage en inox).

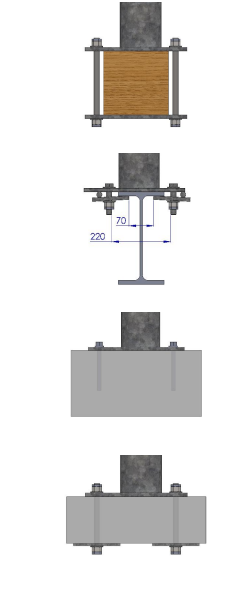

FIXATION DES ANCRES STRUCTURELLES - EMBASE PLATE
Il existe 4 modes de fixation du potelet embase plate à la structure d'accueil. Celle-ci peut être en bois [fermes, panes...), en métal [IPN, IPE, HEA...] ou en béton [dalle, poutre...) :
Il existe 4 modes de fixation du potelet embase plate à la structure d'accueil. Celle-ci peut être en bois [fermes, panes...), en métal [IPN, IPE, HEA...] ou en béton [dalle, poutre...) :
1. FIXATION PAR BRIDAGE
Elle consiste à prendre en sandwich la structure d'accueil avec des brides. La structure doit avoir une largeur maxi de 240 mm pour se fixer avec des tiges filetées de 333 mm. Si la structure a une largeur comprise entre 240 mm et 550 mm, on apportera une solution adéquate avec des tiges filetées de 666 mm.
Si la structure d'accueil est trop fragile, il peut être nécessaire de la renforcer au niveau du potelet. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment.
Elle consiste à prendre en sandwich la structure d'accueil avec des brides. La structure doit avoir une largeur maxi de 240 mm pour se fixer avec des tiges filetées de 333 mm. Si la structure a une largeur comprise entre 240 mm et 550 mm, on apportera une solution adéquate avec des tiges filetées de 666 mm.
Si la structure d'accueil est trop fragile, il peut être nécessaire de la renforcer au niveau du potelet. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment.
2. FIXATION PAR CRAPAUTAGE
Elle permet de fixer les potelets à embase standard ou large sur un profil métallique de type IPE, en venant serrer par pincement l'aile supérieure de la structure métallique avec des crapauds. Se rapporter à la notice de montage pour les dimensions mini et maxi de du crapaud.
Elle permet de fixer les potelets à embase standard ou large sur un profil métallique de type IPE, en venant serrer par pincement l'aile supérieure de la structure métallique avec des crapauds. Se rapporter à la notice de montage pour les dimensions mini et maxi de du crapaud.
3. FIXATION PAR ANCRAGE CHIMIQUE
Elle est utilisée sur des structures en béton plein. Se rapprocher du Bureau d'Etudes Structure de l'ouvrage ou se reporter au DOE du bâtiment pour savoir si la structure est assez résistante. Pour des structures béton creux ou friable, on utilisera une fixation traversante avec contre-plaques.
4-FIXATION PAR CONTRE-PLAQUE
Elle consiste à traverser la structure pour se reprendre avec 4 contre-plaques. Elle s'utilise sur des structures dont l'épaisseur ne permet pas un ancrage chimique, et sur les structures en béton creux.
La structure doit avoir une épaisseur maxi de 240 mm pour se fixer avec des tiges filetées de 333 mm. Si la structure a une épaisseur comprise entre 240 mm et 550 mm, on apportera une solution adéquate avec des tiges filetées de 666 mm.
Elle consiste à traverser la structure pour se reprendre avec 4 contre-plaques. Elle s'utilise sur des structures dont l'épaisseur ne permet pas un ancrage chimique, et sur les structures en béton creux.
La structure doit avoir une épaisseur maxi de 240 mm pour se fixer avec des tiges filetées de 333 mm. Si la structure a une épaisseur comprise entre 240 mm et 550 mm, on apportera une solution adéquate avec des tiges filetées de 666 mm.
