Machine de traction mécanique avec acquisition de données - 5 et 20kn

Machine de caractérisation des matériaux
Appareil d'essais mécaniques de matériaux (5 et 20kN) avec acquisition de données
Caractéristiques techniques

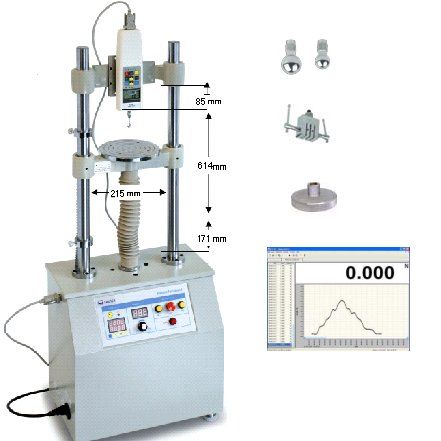

Machine bi-colonne avec déplacement motorisé en mode manuel ou automatique
Force d'essai jusqu'à 20kN et course d'essais brute maximale de 614mm
Acquisitions Force/Temps (20Hz) et Force/Déplacement (6Hz) sur PC
Activités pédagogiques
Essais de traction, compression et dureté Brinell en version de base
Essais de flexion, cisaillement, embouteillage et ressorts en option
Comparaison de matériaux, de conceptions de pièces
Points forts
Machine simple et robuste adaptée pour une utilisation en formation
Précision de l'acquisition de données de 10N (Pour dynamomètre 20kN) et 0.1N (Pour dynamomètre 500N)
Références
EM00/EM05: Machine de caractérisation de matériaux 20kN/5kN incluant: bâti bi-colonne motorisé avec rehausse, dispositif d'acquisition de force (20kN/5kN) et déplacement avec logiciel PC, accessoires pour essais de compression (20kN - Plateaux 60mm), essais de traction (5kN) et essais de dureté type Brinell (Bille 5mm - 2.5 à 7.5kN), échantillons de matériaux pour tests de traction, compression et dureté (Boucles de sacs à dos, Film étirable 2 épaisseurs, Cartons, Dragonnes…)
EM01: Capteur de force 500N à relier au dispositif d'acquisition, pour essais sur matériaux fragiles
EP00: Éprouvettes d'essais de dureté
EM02: Loupe de mesure pour empreinte Brinell
EM10: Outillage de test de flexion 3 points, jusqu'à 20kN, dimensions entre appuis réglable de 4 à 150mm
EP10/EP11: Éprouvettes d'essai de flexion
EM20: Outillage de test de traction, jusqu'à 20kN, ouverture 35mm, pour tous produits, et éprouvettes plates normalisées
EM22: Outillage de test de traction auto-serrant, jusqu'à 5kN, ouverture 5mm, pour tous produits
EM23: Outillage de test de traction, jusqu'à 20kN, ouverture 35mm (Hors inserts), pour tous produits, avec inserts pour éprouvettes normalisées plates et cylindriques
EM24: Outillage de test de traction d'éprouvettes, jusqu'à 20kN, pour test d'éprouvettes normalisées plates et cylindriques seulement
EP20/EP21: Éprouvettes plates/cylindriques d'essais de traction
EM30: Outillage de test de cisaillement, jusqu'à 20kN
EP30: Éprouvettes d'essais de cisaillement
EM40: Outillage de test d'emboutissage, diamètre 8mm, jusqu'à 20kN
EP40: Éprouvettes d'essais d'emboutissage
